Cavo solare di CC del singolo centro
, cavo solare di 12awg PV
, Cavo 4mm2 di CC del pannello solare
Singolo cavo solare TUV 12awg 4mm2 di corrente continua di PV del centro
Cavo solare TUV 12awg PV, cavo solare 4mm2 a conduttore singolo, cavo solare DC Power
Questo cavo è adatto a tutte le condizioni atmosferiche, comprese le temperature fredde e calde.
Con irradiazione del cavo fotovoltaico a 150 ℃ come materiali isolanti, il ritardante di fiamma senza alogeni è senza alogeni, resina di polietilene modificata non tossica thin hengjing come materia prima principale, aggiungere senza alogeni, non tossico, ritardante di fiamma, stabilizzatore di calore, eliminare l'agente fumogeno, conservante, come fertilizzante, non contiene alogeni, metalli pesanti, fosforo.
1. Valutazione: Tensione: 600/1000V Temperatura: -40°C-- 90°C
2. Descrizione:
(1) Conduttore: rame stagnato ricotto
(2) Isolamento: 90°C XLPE, nero
(3) Guaina: 90°C XLPE, nero o rosso
4. Applicazione: Progettato specificamente per collegare i componenti del sistema fotovoltaico all'interno e all'esterno di edifici e apparecchiature con elevati requisiti meccanici e condizioni meteorologiche estreme. Per installazioni permanenti.
5. Caratteristiche generali: Cavo realizzato con isolamento e rivestimento reticolato a fascio di elettroni; alta resistenza al calore, al freddo, all'olio, all'abrasione, all'ozono, ai raggi UV e agli agenti atmosferici; con reazione migliorata in caso di incendio. Basso fumo, senza alogeni, senza fiamma, ritardante di fiamma; flessibile, facile da spellare, ingombro molto ridotto, estremamente, estremamente robusto meccanicamente, durata molto lunga.
| Tipo |
Sezione |
Design del trefolo |
Diametro del conduttore |
Resistenza del conduttore |
Diametro esterno |
Tensione nominale |
Corrente nominale |
| H1Z2Z2-K 1x2.5mm2 |
2.5mm2 |
36x φ0.285mm |
2.0mm |
8.21 Ω/km |
5.0mm |
1500VDC |
50A |
| H1Z2Z2-K 1x4mm2 |
4mm2 |
56x φ0.285mm |
2.6mm |
5.09 Ω/km |
5.5mm |
1500VDC |
70A |
| H1Z2Z2-K 1x6mm2 |
6mm2 |
84x φ0.285mm |
3.3mm |
3.52 Ω/km |
6.1mm |
1500VDC |
95A |
| H1Z2Z2-K 1x10mm2 |
10mm2 |
80x φ0.4mm |
4.4mm |
1.95 Ω/km |
7.2mm |
1500VDC |
98A |
| H1Z2Z2-K 1x16mm2 |
16mm2 |
120x φ0.4mm |
5.2mm |
1.24 Ω/km |
8.2mm |
1500VDC |
132A
|
Applicazione:
Applicato ai pannelli solari per la generazione di energia e ai relativi componenti del cablaggio, collegamento, particolarmente adatto per esterni. Resistenza alla luce solare, anti-invecchiamento, Utilizzo di materiali ignifughi senza fumo e senza alogeni, di grado superiore, più sicurezza.
| Nome |
Cavo PV |
| Descrizione del prodotto |
Ampiamente utilizzato in installazioni solari interne ed esterne, installazione elettrica, interni ed esterni, aree a rischio di esplosione, fabbriche, industrie industriali e agricole. |
| Caratteristiche del prodotto |
Basso fumo senza alogeni, buon freddo, resistente ai raggi ultravioletti, all'ozono e agli agenti atmosferici. |
| Ritardante di fiamma, resistenza al taglio e alla penetrazione. |
| Livello di protezione del cavo livello Ⅱ. |
| Con irradiazione del cavo fotovoltaico a 150 ℃ come materiali isolanti, il ritardante di fiamma senza alogeni è senza alogeni, resina di polietilene modificata non tossica thin hengjing come materia prima principale, aggiungere senza alogeni, non tossico, ritardante di fiamma, stabilizzatore di calore, eliminare l'agente fumogeno, conservante, come fertilizzante, non contiene alogeni, metalli pesanti, fosforo. |
| È conforme a ROHS e la resistenza di isolamento è piccola dopo l'immersione. |
| Elettrico |
1. La resistenza cc: il cavo finito a 20 ℃ la resistenza cc del nucleo del filo conduttore non è superiore a 5,09 Ω/km |
| 2. La resistenza di isolamento: la resistenza di isolamento del cavo finito a 20 ℃ non deve essere inferiore a 1014 Ω. Cm, la resistenza di isolamento del cavo finito a 90 ℃ non è inferiore a 1011 Ω. Cm |
| 3. La resistenza superficiale della guaina: la resistenza della superficie della guaina del cavo finito non deve essere inferiore a 109 Ω. |

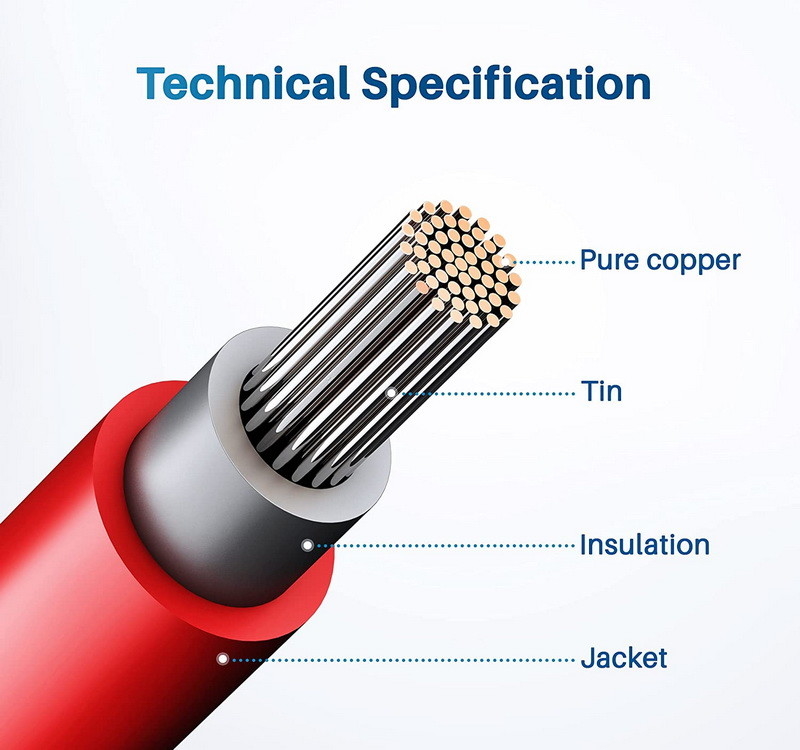

| Struttura del cavo |
Conduttore: filo di rame stagnato 2.5, 4,6,10,16 mm2 PV1 - F |
| 25,16 e 10, 6,4,2.5 mm2 filo PV |
| Isolamento: > 0,5 mm di spessore con materiale a basso fumo e alogeni e soddisfa il limite specificato dal cliente. |
| Guaina: spessore del materiale senza fumo e senza alogeni > 0,5 mm. |
| Parametri dettagliati |
Temperatura ambiente: - 40 ℃ ~ + 90 ℃ |
| La temperatura più alta del conduttore: 120 ℃ (consentire 5 s in temperatura di cortocircuito 200 ℃) |
| Tensione limitata: AC0.6/1kv dc1.8kv. |
(Produciamo anche conduttori singoli da 2,5 mm2, 6 mm2, 10 mm2 e 16 mm2, oltre a doppi conduttori,
si prega di consultarmi direttamente se necessario)
Immagine del cavo solare DC Power 12AWG
FAQ:
1. Quando posso ottenere il preventivo?
Entro 24 ore dalla ricezione della richiesta, se sei molto urgente di ottenere il prezzo, chiamaci per fornire le specifiche complete sul cavo. Il prezzo verrà calcolato a breve.
2. Quanto tempo per la consegna?
Di solito entro 3-4 giorni lavorativi dopo il pagamento, principalmente in base alla quantità.
3. Quali sono i tuoi termini di pagamento?
Accettiamo T/T (bonifico bancario), L/C
4. Accetti l'ordine personalizzato?
Sì, lo facciamo.
5. Offrite OEM e ODM?
Sì. OEM e ODM sono disponibili.
