Raddoppi il cavo isolato di CC per 1500V incagliato rame temprato in scatola Pv solare
Cavo solare fotovoltaico a doppio isolamento da 1500 V, con conduttore in rame stagnato, a trefoli, 4mm2 XLPE
Specifiche
Isolamento a doppia parete, reticolato a fascio di elettroni
Eccellente resistenza ai raggi UV, all'acqua, all'ozono, ai fluidi; sale. Resistenza generale agli agenti atmosferici
Eccellente resistenza all'abrasione
Senza alogeni, ignifugo, a bassa tossicità
Eccellente flessibilità e prestazioni di spellatura
Elevata capacità di trasporto di corrente
Approvato TUV
| Tipo |
Sezione |
Design del conduttore |
Diametro del conduttore |
Resistenza del conduttore |
Diametro esterno |
Tensione nominale |
Corrente nominale |
| H1Z2Z2-K 1x2.5mm2 |
2.5mm2 |
36x φ0.285mm |
2.0mm |
8.21 Ω/km |
5.4mm |
1500VDC |
50A |
| H1Z2Z2-K 1x4mm2 |
4mm2 |
56x φ0.285mm |
2.6mm |
5.09 Ω/km |
5.9mm |
1500VDC |
70A |
| H1Z2Z2-K 1x6mm2 |
6mm2 |
78x φ0.285mm |
3.3mm |
3.52 Ω/km |
6.7mm |
1500VDC |
95A |
| H1Z2Z2-K 1x10mm2 |
10mm2 |
80x φ0.4mm |
4.4mm |
1.95 Ω/km |
7.4mm |
1500VDC |
98A |
| H1Z2Z2-K 1x16mm2 |
16mm2 |
120x φ0.4mm |
5.2mm |
1.24 Ω/km |
9.2mm |
1500VDC |
132A
|
Applicazione:
Applicato ai pannelli solari per la generazione di energia e ai componenti correlati del cablaggio, del collegamento, particolarmente adatto per esterni. Resistenza alla luce solare, anti-invecchiamento, Utilizzo di materiali ignifughi senza fumo e senza alogeni, di grado superiore, più sicurezza.
| Nome |
Cavo fotovoltaico |
| Descrizione del prodotto |
Ampiamente utilizzato in installazioni solari interne ed esterne, installazioni elettriche, interne ed esterne, aree a rischio di esplosione, fabbriche, industrie industriali e agricole. |
| Caratteristiche del prodotto |
Basso fumo senza alogeni, buon freddo, resistente ai raggi ultravioletti, all'ozono e agli agenti atmosferici. |
| Ritardante di fiamma, resistenza al taglio e resistenza alla penetrazione. |
| Livello di protezione del cavo livello Ⅱ. |
| Con 150 ℃ di radiazione del cavo fotovoltaico come materiali isolanti, il ritardante di fiamma senza alogeni è senza alogeni, resina hengjing sottile di polietilene modificata non tossica come materia prima principale, aggiungere senza alogeni, non tossico, ritardante di fiamma, stabilizzatore di calore, eliminare l'agente fumogeno, conservante, come fertilizzante, non contiene alogeni, metalli pesanti, fosforo. |
| È conforme a ROHS e la resistenza di isolamento è piccola dopo l'immersione. |
| Elettrico |
1. La resistenza CC: il cavo finito a 20 ℃, la resistenza CC del nucleo del filo conduttore non è superiore a 5,09 Ω/km |
| 2. La resistenza di isolamento: la resistenza di isolamento del cavo finito a 20 ℃ non deve essere inferiore a 1014 Ω. Cm, la resistenza di isolamento del cavo finito a 90 ℃ non è inferiore a 1011 Ω. Cm |
| 3. La resistenza superficiale della guaina: la resistenza della superficie della guaina del cavo finito non deve essere inferiore a 109 Ω. |
| Struttura del cavo |
Conduttore: filo di rame stagnato 2.5, 4,6,10,16 mm2 PV1 - F |
| 25,16 e 10, 6,4,2.5 mm2 filo PV |
| Isolamento: > 0,5 mm di spessore con materiale a basso fumo e senza alogeni e soddisfa il limite specificato dal cliente. |
| Guaina: spessore del materiale senza fumo e senza alogeni > 0,5 mm. |
| Parametri dettagliati |
Temperatura ambiente: - 40 ℃ ~ + 90 ℃ |
| La temperatura più alta del conduttore: 120 ℃ (consentire 5 s in temperatura di cortocircuito 200 ℃) |
| Tensione limitata: AC0.6/1kv dc1.8kv. |
(Produciamo anche mononucleo da 2,5 mm2, 6 mm2, 10 mm2 e 16 mm2, oltre a doppi nuclei,
si prega di consultarmi direttamente se necessario)
Imballaggio e spedizione:
Informazioni sull'imballaggio e la spedizione del prodotto:
Il nostro prodotto DC Solar Cable è accuratamente imballato per garantire la sua consegna sicura. Ogni cavo è arrotolato ordinatamente e posto in una robusta scatola di cartone per evitare danni durante il trasporto.
Informazioni sulla spedizione:
Offriamo spedizioni veloci e affidabili per tutti gli ordini del nostro DC Solar Cable. Il tuo ordine verrà elaborato e spedito entro 1-2 giorni lavorativi. Una volta spedito, riceverai un numero di tracciamento per monitorare lo stato della tua consegna.
FAQ:
D: Qual è il numero di modello del DC Solar Cable?
R: Il numero di modello è H1Z2Z2-K.
D: Dove viene prodotto il DC Solar Cable?
R: Il prodotto è fabbricato in Cina.
D: Quali certificazioni ha il DC Solar Cable?
R: Il DC Solar Cable è certificato da TUV, CE, ISO9001, CQC, CPR e BCA.
D: Qual è la quantità minima d'ordine per il DC Solar Cable?
R: La quantità minima d'ordine è 500.
D: Quali sono i dettagli dell'imballaggio per il DC Solar Cable?
R: Il DC Solar Cable è confezionato in rotoli da 100 m ciascuno.

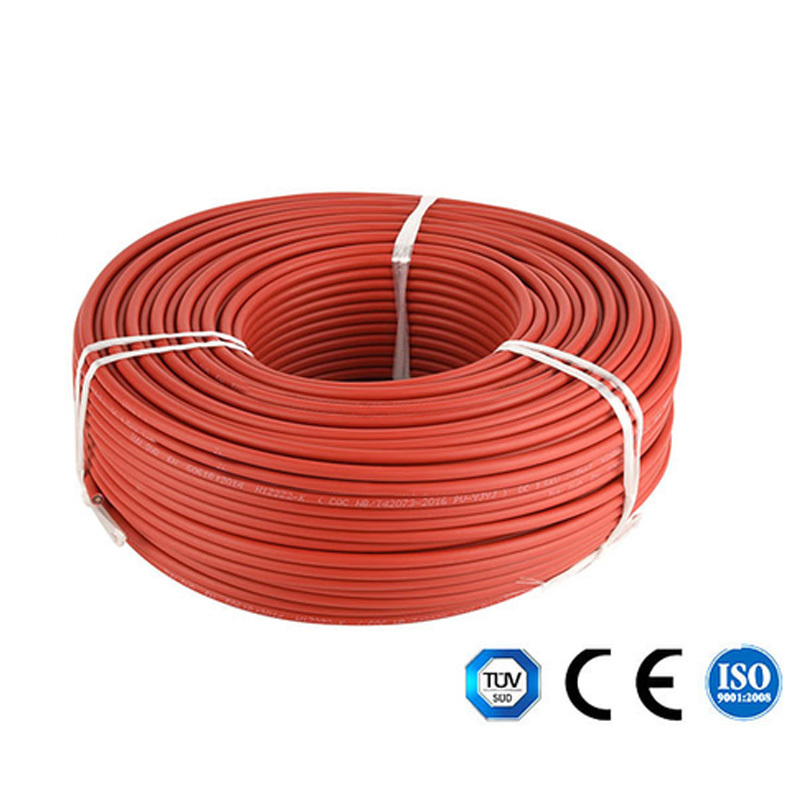

Immagine del cavo fotovoltaico solare da 4 mm
