Cavo solare Pv1 F rosso/nero 4mm per il rivestimento fotovoltaico del sistema XLPE
Cavo elettrico resistente filo 4 mm pv1f Cavo solare per impianti fotovoltaici
Descrizione
1.Volta' nominale: 600/1000V Temperatura: -40°C-- 90°C
2Descrizione:
(1)Conduttore: rame raffinato
(2) Isolamento: 90°C XLPE, nero
(3) Giacca: 90°C XLPE, nera o rossa
3.Marcatura:TüV 2 PfG 1169 PV1-F 1×2,5 mm2
4Applicazione: progettato specificamente per il collegamento di componenti di sistemi fotovoltaici all' interno e all' esterno di edifici e attrezzature con elevati requisiti meccanici e condizioni meteorologiche estreme.Per impianti permanenti.
5Caratteristiche generali: Cavo di isolamento e rivestimento a fascio di elettroni; elevata resistenza al calore, al freddo, all'olio, all'abrasione, all'ozono, ai raggi UV e alle intemperie;con una migliore reazione in caso di incendio . basso consumo di fumo, privo di alogeni, privo di fiamma, ritardante di fiamma; flessibile, facile da togliere, richiede poco spazio, estremamente robusta dal punto di vista meccanico, vita molto lunga.
Dati tecnici
| Dimensione |
Sezione trasversale |
Struttura del conduttore |
Diametro esterno |
Max. DC |
Classificato |
Classificato |
| Resistenza a 20°C |
Voltaggio |
Corrente |
| mm2 |
mm |
mm |
Ω/km |
V DC |
A |
| 1 x 2,5 mm2 |
2.5 mm2 |
49 x 0.285 |
5.2 |
8.06 |
1000/1500 |
30A |
| 1 x 4,0 mm2 |
4.0 mm2 |
56 x 0.285 |
5.9 |
4.97 |
1000/1500 |
50A |
| 1 x 6,0 mm2 |
6.0 mm2 |
84 x 0.285 |
6.5 |
3.52 |
1000/1500 |
70A |
| 1 x 10,0 mm2 |
10.0 mm2 |
80 x 0.40 |
8.5 |
2.12 |
1000/1500 |
95A |
Applicazione:
Applicato ai pannelli solari per la generazione di energia e ai relativi componenti del cablaggio, della connessione, particolarmente adatto all'aperto.Utilizzo dei materiali ignifughi a basso tenore di fumo e privi di alogeni, più elevato grado, più sicurezza.
| Nome |
Cavo fotovoltaico |
| Descrizione del prodotto |
Ampiamente utilizzato in installazioni solari interne ed esterne, installazioni elettriche, aree interne ed esterne soggette a esplosioni, fabbriche, industrie industriali e agricole. |
| Caratteristiche del prodotto |
Basso fumo senza alogeni, buon freddo, ultravioletto, resistente all'ozono e alle intemperie. |
| Ritardante di fiamma, resistenza al taglio e resistenza alla penetrazione. |
| livello II di protezione dei cavi. |
| Con radiazioni di cavi fotovoltaici a 150 °C come materiali isolanti, il ritardatore di fiamma senza alogeni è costituito principalmente da resina di polietilene sottile hengjing modificata non tossica e priva di alogeni,aggiungere senza alogeni, non tossico, ritardante di fiamma, stabilizzatore termico, elimina l'agente di fumo, conservante, come fertilizzante, non contiene alogeni, metalli pesanti, fosforo. |
| E' conforme alla ROHS, e la resistenza dell'isolamento e' piccola dopo l'immersione. |
| Altri dispositivi |
1- la resistenza a corrente continua: il cavo finito a 20 °C di filo conduttore, la resistenza a corrente continua del nucleo non è superiore a 5,09 Ω/km |
| 2La resistenza di isolamento: la resistenza di isolamento finale del cavo a 20 °C non deve essere inferiore a 1014 Ω. |
| 3- Resistenza della superficie della guaina: la resistenza della superficie della guaina del cavo finito deve essere non inferiore a 109 Ω. |
| Struttura del cavo |
Conduttore: filo di rame in scatola 2.5, 4,6,10,16 mm2 PV1 - F |
| 25, 16 e 10, 6,4,2.5 mm2 di filo fotovoltaico |
| Isolamento: > 0,5 mm di spessore con materiale a basso contenuto di fumo e di alogeni, e soddisfa il limite specificato dal cliente. |
| Involucro: spessore del materiale senza fumo e alogeni > 0,5 mm. |
| Parametri dettagliati |
Temperatura ambiente: - 40 °C ~ + 90 °C |
| Temperatura massima del conduttore: 120 °C (permettere 5 s a 200 °C in cortocircuito) |
| Tensione limitata: AC0,6/1kv dc1,8kv. |
(Produciamo anche un singolo nucleo di 2,5 mm2, 6 mm2, 10 mm2 e 16 mm2, nonché doppi nuclei,
se necessario, si prega di consultarmi direttamente)

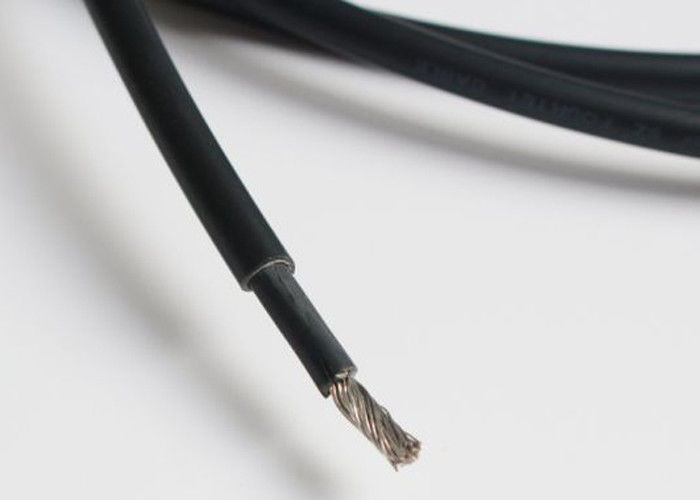

Immagine del cavo solare da 4 mm
