1800V il doppio solare XLPE del cavo PV1-F 1169 10mm2 TUV di CC PV ha inscatolato il rame
Il doppio solare XLPE di CC TUV del cavo 1800V di PV1-F 1169 10mm2 PV ha inscatolato di rame
Descrizione di prodotto
Impianti solari di questo cavo di PV con i sistemi fotovoltaici solari nelle comunicazioni e le industrie della televisione di radiodiffusione, industrie di meteorologia ed elettriche, sunch di industrie del trasporto come ferrovie, industrie elettriche di applicance della famiglia e centrali elettriche solari. Inoltre, il cavo fotovoltaico inoltre è utilizzato in deserto o zone costiere mentre è progettato con alle grandi differenze della temperatura del supporto fra il giorno e notte ed umidità.
Dati tecnici
| Tipo |
Incrocio |
Filo |
Conduttore |
Conduttore |
Esterno |
Stimato |
Stimato |
Peso |
| sezione |
progettazione |
diametro |
resistenza |
diametro |
tensione |
corrente |
| millimetro di ² |
Ø di No.x (millimetro) |
millimetro |
Ω /km |
millimetro |
VAC/DC |
|
Kg/km |
| ² di PV-1*1.5 millimetro |
1,5 |
30x ø 0,25 |
1,6 |
13,5 |
4,8 |
1000/1800 |
30 |
35 |
| ² di PV-1*2.5 millimetro |
2,5 |
50x ø 0,25 |
2,0 |
8,21 |
5,3 |
1000/1800 |
41 |
50 |
| ² di PV-1*4.0 millimetro |
4,0 |
56x ø 0,3 |
2,6 |
5,09 |
6,1 |
1000/1800 |
55 |
70 |
| ² di PV-1*6.0 millimetro |
6,0 |
84x ø 0,3 |
3,3 |
3,39 |
7,1 |
1000/1800 |
70 |
95 |
| ² di PV-1*10.0 millimetro |
10,0 |
80x ø 0,4 |
4,4 |
1,95 |
8,5 |
1000/1800 |
98 |
155 |
| ² di PV-1*16 millimetro |
16,0 |
120x ø 0,4 |
5,2 |
1,24 |
10,2 |
1000/1800 |
132 |
230 |
| ² di PV-1*25 millimetro |
25,0 |
196x ø 0,40 |
7,4 |
0,795 |
12,0 |
1000/1800 |
176 |
341 |
| ² di PV-1*35 millimetro |
35,0 |
276x ø 0,40 |
9,00 |
0,565 |
14,0 |
1000/1800 |
218 |
467 |
Applicazione:
Applicato ai pannelli solari per la produzione di energia e le componenti riferite dei collegamenti, collegamento, particolarmente adatto ad all'aperto. Resistenza a luce solare, antinvecchiamento, facendo uso dei materiali ignifugi senza alogeno del fumo basso, più alto grado, più sicurezza.
| Nome |
Cavo di PV |
| La descrizione di prodotto |
Ampiamente usato nelle installazioni solari dell'interno ed all'aperto, nelle industrie industriali ed agricole dell'interno ed all'aperto, esplosione-inclini elettriche dell'installazione, di aree, delle fabbriche. |
| Caratteristiche di prodotto |
Fumo basso senza alogeno, buon freddo, ultravioletto, ozono - resistente e tempo - resistente. |
| Ignifugo, tagliando resistenza e resistenza di penetrazione. |
| Livello del livello di protezioneⅡ del cavo. |
| Con radiazione fotovoltaica del cavo di 150 ℃ come materiali di isolamento, ignifugo libero dell'alogeno è resina hengjing sottile modificata senza alogeno e non tossica del polietilene come la materia prima principale, aggiunge senza alogeno, non tossico, ignifugo, stabilizzante termico, elimina l'agente di fumo, preservativo, quale fertilizzante, non contiene l'alogeno, i metalli pesanti, fosforo. |
| Si conforma a ROHS e la resistenza di isolamento è piccola dopo l'immersione. |
| Elettrico |
1. La resistenza di CC: il cavo finito alla resistenza conduttiva di CC del centro del cavo di 20 ℃ non è maggior di 5,09 Ω/km |
| 2. La resistenza di isolamento: la resistenza di isolamento finita di cavo a ℃ 20 non dovrebbe più di meno di 1014 Ω. cm, la resistenza di isolamento finita del cavo a ℃ 90 non sono di meno di 1011 Ω. cm |
| 3. La resistività superficiale della guaina: la resistenza della superficie finita del conduttore dovrebbe essere non di meno di 109 Ω. |
| Struttura del cavo |
Conduttore: filo di rame in scatola 2,5, 4,6,10,16 mm2 PV1 - F |
| 25,16 e 10, un cavo di 6,4,2.5 mm2 PV |
| Isolamento: > 0.5mm spessi con il materiale basso dell'alogeno e del fumo ed incontrare il limite specificato del cliente. |
| Guaina: spessore materiale libero basso dell'alogeno e del fumo > 0.5mm. |
| Parametri dettagliati |
Temperatura ambiente: - 40 ℃ ~ + ℃ 90 |
| Il più alta temperatura del conduttore: ℃ 120 (permetta 5 s nel ℃ della temperatura 200 del cortocircuito) |
| Tensione limitata: AC0.6/1kv dc1.8kv. |
(Inoltre produciamo il singolo centro di 2.5mm2, 4mm2, 6mm2 e 16mm2 come pure i centri doppi,
consultimi prego direttamente se necessario)

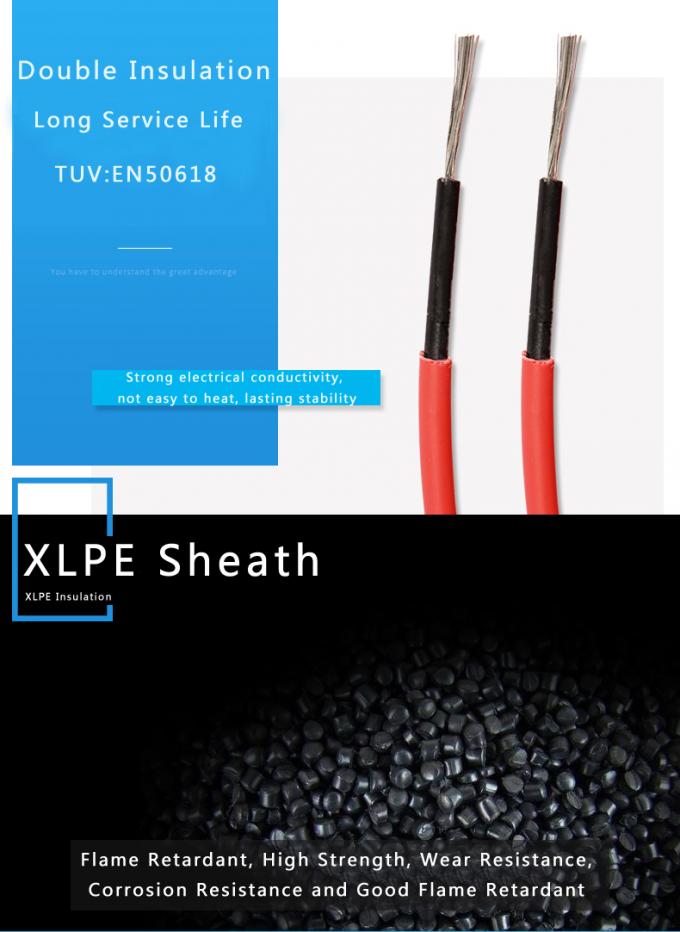

Immagine del cavo solare di 10mm2 pv
FAQ:
1. Quando posso ottenere la citazione?
In 24 ore di ottenere l'indagine, se siete molto urgente ottenere il prezzo, chiamici prego per dare le specifiche complete circa il cavo. il prezzo sarà calcolato presto.
2. Quanto tempo circa la consegna?
Solitamente entro 3-4 giorni lavorativi dopo il pagamento, pricipalmente secondo la quantità.
3. Che cosa è i vostri termini di pagamento?
Accettiamo T/T (trasferimento bancario), L/C
4. Accettate l'ordine su misura?
Sì, facciamo.
5. Offrite l'OEM & il ODM?
Sì. L'OEM & il ODM sono disponibili.
