Il cavo fotovoltaico solare in scatola 6mm2 TUV del conduttore di rame ha approvato
Conduttore di rame in scatola XLPE Giacca isolante Cable solare 6mm2 TUV Approvato
Descrizione del prodotto
Cavo di isolamento e rivestimento di fascio di elettroni; elevata resistenza al calore, al freddo, all'olio, all'abrasione, all'ozono, ai raggi UV e alle intemperie; migliore reazione in caso di incendio.senza alogeni, ignifughi, ignifughi; flessibili, facili da togliere, molto poco spazio, estremamente, estremamente robusta meccanicamente, vita molto lunga.
Dati tecnici
--Temperatura nominale: da -40°C a 90°C
--AWG del conduttore: da 12 a 2000 AWG
- Materiale conduttore: rame in scatola rigidamente ricoperto, secondo le norme ASTM B-33 e EN 60228
-- Separatore: nastro di carta
- Materiale isolante: XLPE, senza alogeni, termofertile, poliolefina specificamente progettata per la massima flessibilità
- Materiale della giacca: PVC resistente alla luce solare nero, a basso livello di fumo, non alogenato, ignifugo, resistente all'olio, all'abrasione, alle sostanze chimiche e alla luce solare
--Min. raggio di piegatura: 8x diametro
| Numero di codice del prodotto |
Dimensione ((mm2) |
Disegno del conduttore. |
Diametro di isolamento. |
Nominal Jacket dia. |
Peso netto/1000 m ((kg) |
| PV1-F 1x1,5 mm2 |
1.5 |
30/0.25 |
3.1 |
4.5 |
39 |
| PV1-F 1x2,5 mm2 |
2.5 |
49/0.25 |
3.6 |
4.9 |
48 |
| PV1-F 1x4 mm2 |
4 |
56/0.285 |
4.1 |
5.1 |
68 |
| PV1-F 1x6 mm2 |
6 |
84/0.285 |
4.7 |
6.1 |
88 |
| PV1-F 1x10 mm2 |
10 |
80/0.40 |
5.6 |
7.2 |
132 |
| PV1-F 1x16 mm2 |
16 |
126/0.40 |
7.55 |
10.2 |
205 |
Applicazione:
Applicato ai pannelli solari per la generazione di energia e ai relativi componenti del cablaggio, della connessione, particolarmente adatto all'aperto.Utilizzo dei materiali ignifughi a basso tenore di fumo e privi di alogeni, più elevato grado, più sicurezza.
| Nome |
Cavo fotovoltaico |
| Descrizione del prodotto |
Ampiamente utilizzato in installazioni solari interne ed esterne, installazioni elettriche, aree interne ed esterne soggette a esplosioni, fabbriche, industrie industriali e agricole. |
| Caratteristiche del prodotto |
Basso fumo senza alogeni, buon freddo, ultravioletto, resistente all'ozono e alle intemperie. |
| Ritardante di fiamma, resistenza al taglio e resistenza alla penetrazione. |
| livello II di protezione dei cavi. |
| Con radiazioni di cavi fotovoltaici a 150 °C come materiali isolanti, il ritardatore di fiamma senza alogeni è costituito principalmente da resina di polietilene sottile hengjing modificata non tossica e priva di alogeni,aggiungere senza alogeni, non tossico, ritardante di fiamma, stabilizzatore termico, elimina l'agente di fumo, conservante, come fertilizzante, non contiene alogeni, metalli pesanti, fosforo. |
| E' conforme alla ROHS, e la resistenza dell'isolamento e' piccola dopo l'immersione. |
| Altri dispositivi |
1- la resistenza a corrente continua: il cavo finito a 20 °C di filo conduttore, la resistenza a corrente continua del nucleo non è superiore a 5,09 Ω/km |
| 2La resistenza di isolamento: la resistenza di isolamento finale del cavo a 20 °C non deve essere inferiore a 1014 Ω. |
| 3- Resistenza della superficie della guaina: la resistenza della superficie della guaina del cavo finito deve essere non inferiore a 109 Ω. |
| Struttura del cavo |
Conduttore: filo di rame in scatola 2.5, 4,6,10,16 mm2 PV1 - F |
| 25, 16 e 10, 6,4,2.5 mm2 di filo fotovoltaico |
| Isolamento: > 0,5 mm di spessore con materiale a basso contenuto di fumo e di alogeni, e soddisfa il limite specificato dal cliente. |
| Involucro: spessore del materiale senza fumo e alogeni > 0,5 mm. |
| Parametri dettagliati |
Temperatura ambiente: - 40 °C ~ + 90 °C |
| Temperatura massima del conduttore: 120 °C (permettere 5 s a 200 °C in cortocircuito) |
| Tensione limitata: AC0,6/1kv dc1,8kv. |
(Produciamo anche un singolo nucleo di 2,5 mm2, 4 mm2, 10 mm2 e 16 mm2, nonché doppi nuclei,
se necessario, si prega di consultarmi direttamente)

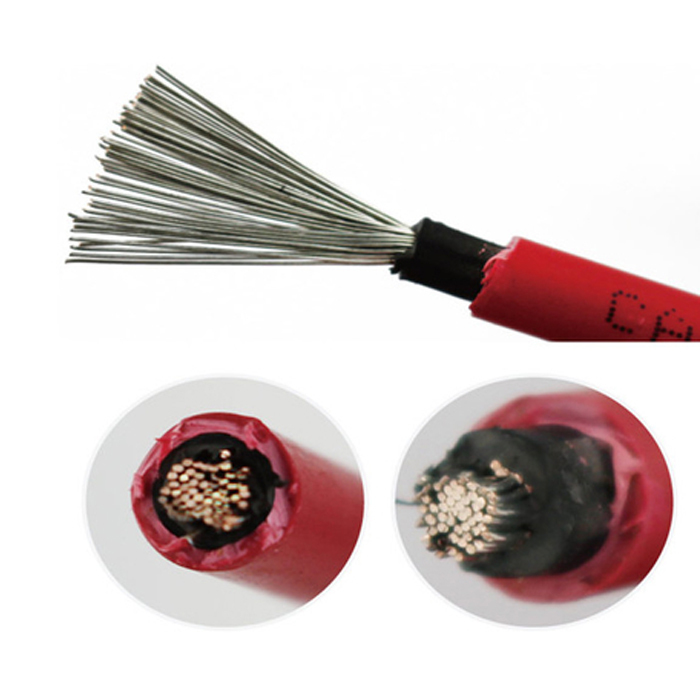

Immagine del cavo solare di 6 mm2
