Dettagli del prodotto
Luogo di origine: La CINA
Certificazione: TUV/CE/ISO9001
Numero di modello: PV1-F 1x4mm2
Termini di trasporto & di pagamento
Quantità di ordine minimo: 100m
Prezzo: negotiable
Imballaggi particolari: 250m/roll 100m/roll 500m per cartone
Tempi di consegna: 3-10days
Termini di pagamento: L/C, T/T
Capacità di alimentazione: 70000m al giorno
Nome del prodotto: |
Cavo solare 4mm2 di CC |
Voltaggio: |
600/1000V CA 1800V CC |
STRUTTURA: |
56/0.3 mm |
Colore: |
nero o rosso |
Diametro esterno del cavo: |
6.1mm |
imballaggio: |
250 m/roll 100 m/roll |
Nome del prodotto: |
Cavo solare 4mm2 di CC |
Voltaggio: |
600/1000V CA 1800V CC |
STRUTTURA: |
56/0.3 mm |
Colore: |
nero o rosso |
Diametro esterno del cavo: |
6.1mm |
imballaggio: |
250 m/roll 100 m/roll |
Cavo solare a corrente continua 55A resistenza all' ozono UV TUV testato isolante XLPE Sistema solare
Specifica
Il prodotto è fabbricato secondo la 2 PfG 1169/08.2007I nostri prodotti sono certificati TUV.
Le proprietà elettriche e dimensionali di questo prodotto sono misurate dal dipartimento tecnico e di garanzia della qualità del laboratorio JiangNan Cables.Performance del cavo rispetto alla resistenza del conduttore, la qualità della costruzione (manualità), la consistenza dimensionale e altri parametri sono verificati secondo le norme pubblicate e approvati.
Dimensione | Sezione trasversale | Struttura del conduttore | Diametro esterno | Max. DC | Classificato | Classificato |
Resistenza a 20°C | Voltaggio | Corrente | ||||
mm2 | mm | mm | Ω/km | V DC | A | |
1 x 2,5 mm2 | 2.5 mm2 | 49 x 0.25 | 4.9 | 8.06 | 1000/1500 | 30A |
1 x 4,0 mm2 | 4.0 mm2 | 56 x 0.285 | 5.1 | 4.97 | 1000/1500 | 50A |
1 x 6,0 mm2 | 6.0 mm2 | 84 x 0.30 | 6.1 | 3.52 | 1000/1500 | 70A |
1 x 10,0 mm2 | 10.0 mm2 | 80 x 0.40 | 7.2 | 2.12 | 1000/1500 | 95A |
Applicazione:
Applicato ai pannelli solari per la generazione di energia e ai relativi componenti del cablaggio, della connessione, particolarmente adatto all'aperto.Utilizzo dei materiali ignifughi a basso tenore di fumo e privi di alogeni, più elevato grado, più sicurezza.
Nome | Cavo fotovoltaico |
Descrizione del prodotto | Ampiamente utilizzato in installazioni solari interne ed esterne, installazioni elettriche, aree interne ed esterne soggette a esplosioni, fabbriche, industrie industriali e agricole. |
Caratteristiche del prodotto | Basso fumo senza alogeni, buon freddo, ultravioletto, resistente all'ozono e alle intemperie. |
Ritardante di fiamma, resistenza al taglio e resistenza alla penetrazione. | |
livello II di protezione dei cavi. | |
Con radiazioni di cavi fotovoltaici a 150 °C come materiali isolanti, il ritardatore di fiamma senza alogeni è costituito principalmente da resina di polietilene sottile hengjing modificata non tossica e priva di alogeni,aggiungere senza alogeni, non tossico, ritardante di fiamma, stabilizzatore termico, elimina l'agente di fumo, conservante, come fertilizzante, non contiene alogeni, metalli pesanti, fosforo. | |
E' conforme alla ROHS, e la resistenza dell'isolamento e' piccola dopo l'immersione. | |
Altri dispositivi | 1- la resistenza a corrente continua: il cavo finito a 20 °C di filo conduttore, la resistenza a corrente continua del nucleo non è superiore a 5,09 Ω/km |
2La resistenza di isolamento: la resistenza di isolamento finale del cavo a 20 °C non deve essere inferiore a 1014 Ω. | |
3- Resistenza della superficie della guaina: la resistenza della superficie della guaina del cavo finito deve essere non inferiore a 109 Ω. | |
Struttura del cavo | Conduttore: filo di rame in scatola 2.5, 4,6,10,16 mm2 PV1 - F |
25, 16 e 10, 6,4,2.5 mm2 di filo fotovoltaico | |
Isolamento: > 0,5 mm di spessore con materiale a basso contenuto di fumo e di alogeni, e soddisfa il limite specificato dal cliente. | |
Involucro: spessore del materiale senza fumo e alogeni > 0,5 mm. | |
Parametri dettagliati | Temperatura ambiente: - 40 °C ~ + 90 °C |
Temperatura massima del conduttore: 120 °C (permettere 5 s a 200 °C in cortocircuito) | |
Tensione limitata: AC0,6/1kv dc1,8kv. |
(Produciamo anche un singolo nucleo di 2,5 mm2, 6 mm2, 10 mm2 e 16 mm2, nonché doppi nuclei,
se necessario, si prega di consultarmi direttamente)

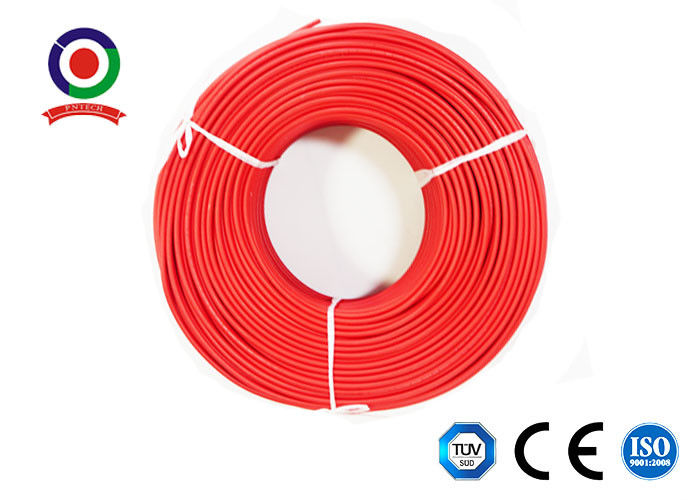

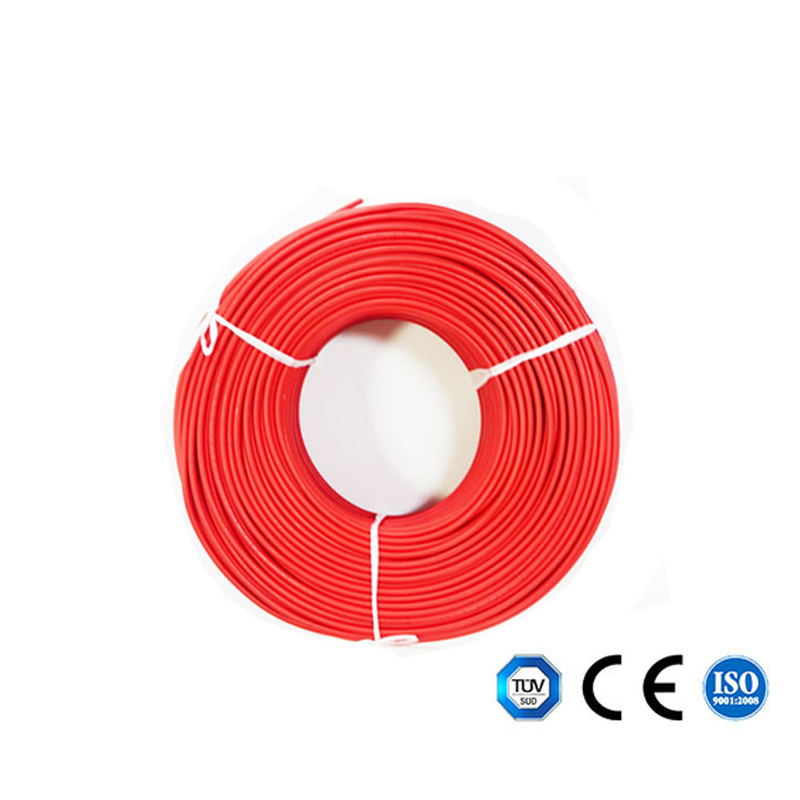

Immagine del cavo solare a corrente continua 4 mm2
