Dettagli del prodotto
Luogo di origine: La CINA
Certificazione: ISO9001/TUV/CE
Numero di modello: H1Z2Z2-K 1x6mm2
Termini di trasporto & di pagamento
Quantità di ordine minimo: 200m
Prezzo: negotiable
Imballaggi particolari: 200m/roll, 400m/carton
Tempi di consegna: 3-10days
Termini di pagamento: L/C, T/T
Capacità di alimentazione: 70000m al giorno
Nome del prodotto: |
Cavo solare fotovoltaico a corrente continua 6 mm2 |
Voltaggio CA: |
600/1000V |
Codice SA: |
8544492100 |
Colore: |
nero o rosso |
Peso: |
95kg/km |
imballaggio: |
200M/ROLL |
Nome del prodotto: |
Cavo solare fotovoltaico a corrente continua 6 mm2 |
Voltaggio CA: |
600/1000V |
Codice SA: |
8544492100 |
Colore: |
nero o rosso |
Peso: |
95kg/km |
imballaggio: |
200M/ROLL |
6mm2 1000V AC TUV 2pfg1169 Cablo solare fotovoltaico a corrente continua a doppio isolamento certificato XLPE
Specifica
Conduttore: rame in scatola, secondo VDE0295/IEC60228, classe 5
Isolamento: poliolefina copolimero a fascio di elettroni con legame incrociato TUV 2PfG/1169
Involucro: poliolefina copolimero transversale a fascio elettronico TUV 2PfG/1169
Tensione nominale: AC 600/1000V DC 1000/1800V
Caratteristica: ritardante della fiamma resistente al calore, resistente ai raggi UV/ozono/idrolisi/clima
Colore della guaina:Nero o su richiesta del cliente
Temperatura nominale:45°c fino a +125°c -40°F fino a +257°F
Temperatura ambiente: 25 anni (TUV) -40°C fino a +90°C -40°F fino a +194°F
Max.Temperatura del cortocircuito:280°c+,536°F
Radio di piegatura:installazione fissa> 4X Occasionalmente spostata> 5X
Dimensione | Sezione trasversale | Struttura del conduttore | Diametro esterno | Max. DC | Classificato | Classificato |
Resistenza a 20°C | Voltaggio | Corrente | ||||
mm2 | mm | mm | Ω/km | V DC | A | |
1 x 2,5 mm2 | 2.5 mm2 | 49 x 0.25 | 5.4 | 8.06 | 1000/1500 | 30A |
1 x 4,0 mm2 | 4.0 mm2 | 56 x 0.285 | 6.1 | 4.97 | 1000/1500 | 50A |
1 x 6,0 mm2 | 6.0 mm2 | 84 x 0.30 | 7.1 | 3.52 | 1000/1500 | 70A |
1 x 10,0 mm2 | 10.0 mm2 | 80 x 0.40 | 8.5 | 2.12 | 1000/1500 | 95A |
Applicazione:
con un'intensità di potenza di potenza superiore a 50 W
all'esterno di edifici e attrezzature con elevati requisiti meccanici e condizioni meteorologiche estreme
condizioni.Per gli impianti permanenti.
Nome | Cavo fotovoltaico |
Descrizione del prodotto | Ampiamente utilizzato in installazioni solari interne ed esterne, installazioni elettriche, aree interne ed esterne soggette a esplosioni, fabbriche, industrie industriali e agricole. |
Caratteristiche del prodotto | Basso fumo senza alogeni, buon freddo, ultravioletto, resistente all'ozono e alle intemperie. |
Ritardante di fiamma, resistenza al taglio e resistenza alla penetrazione. | |
livello II di protezione dei cavi. | |
Con radiazioni di cavi fotovoltaici a 150 °C come materiali isolanti, il ritardatore di fiamma senza alogeni è costituito principalmente da resina di polietilene sottile hengjing modificata non tossica e priva di alogeni,aggiungere senza alogeni, non tossico, ritardante di fiamma, stabilizzatore termico, elimina l'agente di fumo, conservante, come fertilizzante, non contiene alogeni, metalli pesanti, fosforo. | |
E' conforme alla ROHS, e la resistenza dell'isolamento e' piccola dopo l'immersione. | |
Altri dispositivi | 1- la resistenza a corrente continua: il cavo finito a 20 °C di filo conduttore, la resistenza a corrente continua del nucleo non è superiore a 5,09 Ω/km |
2La resistenza di isolamento: la resistenza di isolamento finale del cavo a 20 °C non deve essere inferiore a 1014 Ω. | |
3- Resistenza della superficie della guaina: la resistenza della superficie della guaina del cavo finito deve essere non inferiore a 109 Ω. | |

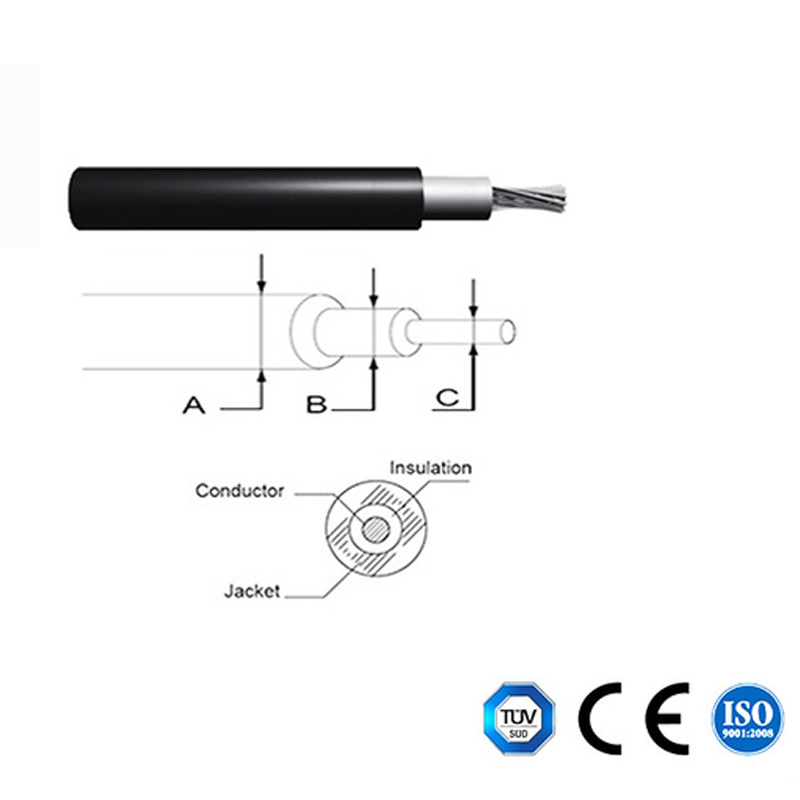

Struttura del cavo | Conduttore: filo di rame in scatola 2.5, 4,6,10,16 mm2 PV1 - F |
25, 16 e 10, 6,4,2.5 mm2 di filo fotovoltaico | |
Isolamento: > 0,5 mm di spessore con materiale a basso contenuto di fumo e di alogeni, e soddisfa il limite specificato dal cliente. | |
Involucro: spessore del materiale senza fumo e alogeni > 0,5 mm. | |
Parametri dettagliati | Temperatura ambiente: - 40 °C ~ + 90 °C |
Temperatura massima del conduttore: 120 °C (permettere 5 s a 200 °C in cortocircuito) | |
Tensione limitata: AC0,6/1kv dc1,8kv. |
(Produciamo anche un singolo nucleo di 2,5 mm2, 6 mm2, 10 mm2 e 16 mm2, nonché doppi nuclei,
se necessario, si prega di consultarmi direttamente)
Immagine del cavo solare fotovoltaico CC di 6 mm2
