cavo solare di CC
, cavo di CC di pv
Cavo solare di PV di resistenza UV, emissione di fumo bassa del cavo di CC di PV del ² di 16mm
Cavo fotovoltaico solare da 16mm2 a doppia isolazione resistente ai raggi UV TUV EN50618 per sistema solare
Prestazioni di resistenza al fuoco: IEC 60332-1
Bassa emissione di fumo: EN/IEC 61034-2
Senza alogeni secondo EN 50525-1, Allegato B
Bassa corrosività dei gas secondo EN 50267-2-2, IEC 60754-2
Tipo
Caratteristiche tecniche del cavo fotovoltaico CC per energia solare:
Tensione di esercizio: CA: 600/1000 V CC: 900/1800 V
Tensione massima: 1,8 kV
Tensione di prova: 6,5 kV CA
Temperatura di esercizio: -40-90 °C
Raggio di curvatura:
Fisso: 4 x diametro esterno
Flessibile: 5 x diametro esterno
Temperatura massima del conduttore: 120 °C
Temperatura massima del conduttore in cortocircuito: 250°C
Resistenza di isolamento: 10 MΩ x km
16mm2Applicazione del cavo fotovoltaico CC per energia solare
Questi cavi sono progettati per collegare componenti di sistemi fotovoltaici all'interno e all'esterno
di edifici e apparecchiature con elevati requisiti meccanici e condizioni meteorologiche estreme.
Standard del cavo fotovoltaico CC per energia solare
DIN EN 50618
Prestazioni di resistenza al fuoco: IEC 60332-1
Bassa emissione di fumo: EN/IEC 61034-2
Senza alogeni secondo EN 50525-1, Allegato B
Bassa corrosività dei gas secondo EN 50267-2-2, IEC 60754-2
Tipo
| Sezione |
Design del trefolo |
Diametro del conduttore |
Resistenza del conduttore |
Diametro esterno |
Tensione nominale |
Corrente nominale |
H1Z2Z2-K 1x16mm2 |
| 16mm2 |
120x φ0.4mm |
5.2mm |
1.24 Ω/km |
9.2mm |
1500VDC |
132A |
Caratteristiche: |
1) I materiali reticolati con fascio di elettroni non si fondono né scorrono, anche ad alte temperature, alta resistenza al calore, al freddo, all'abrasione, ai raggi UV, all'ozono e all'idrolisi.
2) Questi cavi forniscono i mezzi per l'interconnessione tra i pannelli fotovoltaici (PV) e dai pannelli all'inverter.
3) Funzionano a tensione CC e garantiscono una lunga durata in condizioni esposte.
Nome
| Cavo fotovoltaico |
|
| Ampiamente utilizzato in installazioni solari interne ed esterne, installazioni elettriche, interni ed esterni, aree a rischio di esplosione, fabbriche, industrie industriali e agricole. |
Caratteristiche del prodotto |
| Basso fumo senza alogeni, buon freddo, resistente ai raggi ultravioletti, all'ozono e agli agenti atmosferici. |
Ritardante di fiamma, resistenza al taglio e alla penetrazione. |
| Livello di protezione del cavo livello Ⅱ. |
| Con 150 ℃ di radiazione del cavo fotovoltaico come materiali isolanti, il ritardante di fiamma senza alogeni è senza alogeni, resina di polietilene modificata non tossica hengjing come materia prima principale, aggiungere senza alogeni, non tossico, ritardante di fiamma, stabilizzatore di calore, eliminare l'agente fumogeno, conservante, come fertilizzante, non contiene alogeni, metalli pesanti, fosforo. |
| È conforme a ROHS e la resistenza di isolamento è piccola dopo l'immersione. |
| Elettrico |
| 1. La resistenza CC: il cavo finito a 20 ℃, la resistenza CC del nucleo del filo conduttore non è superiore a 5,09 Ω/km |
2. La resistenza di isolamento: la resistenza di isolamento del cavo finito a 20 ℃ non deve essere inferiore a 1014 Ω. Cm, la resistenza di isolamento del cavo finito a 90 ℃ non è inferiore a 1011 Ω. Cm |
| 3. La resistenza superficiale della guaina: la resistenza della superficie della guaina del cavo finito non deve essere inferiore a 109 Ω. |
| Struttura del cavo |
| Conduttore: filo di rame stagnato 2,5, 4, 6, 10, 16 mm ^ 2 PV1 - F |
18, 16 e 14, 12, 10, 8, 6, 4, 2 mm ^ 2 filo PV |
| Isolamento: > 0,5 mm di spessore con materiale a basso fumo e senza alogeni e soddisfa il limite specificato dal cliente. |
| Guaina: spessore del materiale senza fumo e senza alogeni > 0,5 mm. |
| Parametri dettagliati |
| Temperatura ambiente: - 40 ℃ ~ + 90 ℃ |
La temperatura più alta del conduttore: 120 ℃ (consentire 5 s in temperatura di cortocircuito 200 ℃) |
| Tensione limitata: AC0.6/1kv dc1.8kv. |
| FAQ: |
1. Quando posso ottenere il preventivo?
Entro 24 ore dalla ricezione della richiesta, se sei molto urgente di ottenere il prezzo, per favore
chiamaci per fornire specifiche complete sul cavo. Il prezzo verrà calcolato a breve.
2. Quanto tempo per la consegna?
Di solito entro 3-4 giorni lavorativi dopo il pagamento, principalmente in base alla quantità.
3. Quali sono i tuoi termini di pagamento?
Accettiamo T/T (bonifico bancario), L/C
4. Accetti l'ordine personalizzato?
Sì, lo facciamo.
5. Offrite OEM e ODM?
Sì. OEM e ODM sono disponibili.

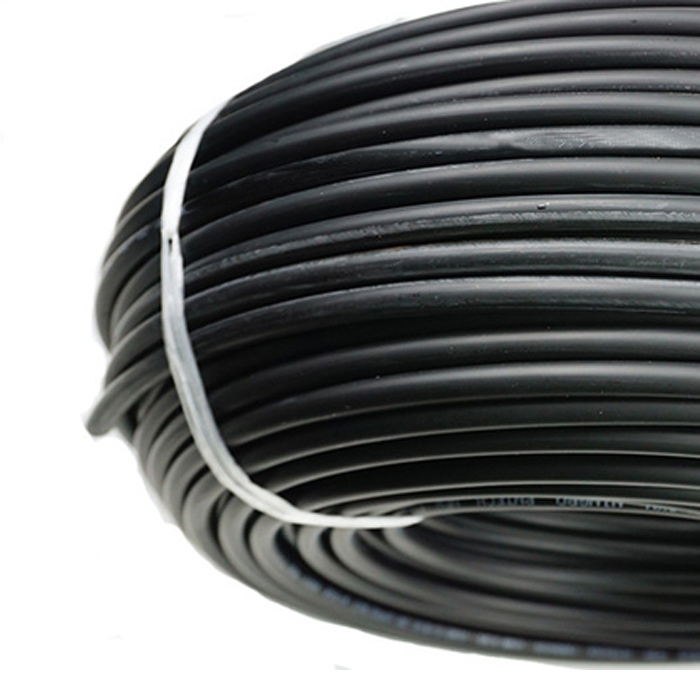

Immagine di 16mm² Solar
Cavo fotovoltaico
