Dettagli del prodotto
Luogo di origine: La CINA
Marca: Pntech
Certificazione: TUV/CE/ISO9001
Numero di modello: PV1-F 1x10mm2
Termini di trasporto & di pagamento
Quantità di ordine minimo: 100m / rotolo
Prezzo: negotiable
Imballaggi particolari: 100m per rotolo 200m per dimensione 42x42x22cm del cartone
Tempi di consegna: 3-7days
Termini di pagamento: L/C, T/T
Capacità di alimentazione: 70000m al giorno
Nome di prodotto: |
cavo solare 10mm2 di pv |
Tipo: |
Alta tensione |
Materiale del conduttore: |
Rame in scatola incagliato |
Cavo OD: |
8.5mm |
Struttura: |
80/0.4mm |
Tensione nominale: |
CA Uo/U0.6~1.0KV, DC1.8KV |
Nome di prodotto: |
cavo solare 10mm2 di pv |
Tipo: |
Alta tensione |
Materiale del conduttore: |
Rame in scatola incagliato |
Cavo OD: |
8.5mm |
Struttura: |
80/0.4mm |
Tensione nominale: |
CA Uo/U0.6~1.0KV, DC1.8KV |
il nero 10mm2 di durata della vita 25years ha inscatolato il cavo solare di rame di PV per la centrale elettrica solare
PV1-F ha inscatolato il cavo solare di rame 10mm2 di PV
Specificamente progettato per i componenti di sistema fotovoltaici di collegamento dentro e
fuori di costruzione e di attrezzatura con gli alti requisiti meccanici ed il tempo estremo
circostanze. Per le installazioni permanenti.
| Tipo | Incrocio | Filo | Conduttore | Conduttore | Esterno | Stimato | Stimato | Peso |
| sezione | progettazione | diametro | resistenza | diametro | tensione | corrente | ||
| millimetro di ² | Ø di No.x (millimetro) | millimetro | Ω /km | millimetro | VAC/DC | Kg/km | ||
| ² di PV-1*1.5 millimetro | 1,5 | 30x ø 0,25 | 1,6 | 13,5 | 4,8 | 1000/1800 | 30 | 35 |
| ² di PV-1*2.5 millimetro | 2,5 | 50x ø 0,25 | 2,0 | 8,21 | 5,3 | 1000/1800 | 41 | 50 |
| ² di PV-1*4.0 millimetro | 4,0 | 56x ø 0,3 | 2,6 | 5,09 | 6,1 | 1000/1800 | 55 | 70 |
| ² di PV-1*6.0 millimetro | 6,0 | 84x ø 0,3 | 3,3 | 3,39 | 7,1 | 1000/1800 | 70 | 95 |
| ² di PV-1*10.0 millimetro | 10,0 | 80x ø 0,4 | 4,4 | 1,95 | 8,5 | 1000/1800 | 98 | 155 |
| ² di PV-1*16 millimetro | 16,0 | 120x ø 0,4 | 5,2 | 1,24 | 10,2 | 1000/1800 | 132 | 230 |
| ² di PV-1*25 millimetro | 25,0 | 196x ø 0,40 | 7,4 | 0,795 | 12,0 | 1000/1800 | 176 | 341 |
| ² di PV-1*35 millimetro | 35,0 | 276x ø 0,40 | 9,00 | 0,565 | 14,0 | 1000/1800 | 218 | 467 |
Descrizione resistente al fuoco dei cavi:
A. Application: Il doppio isolamento, incrocio del fascio di elettroni ha collegato i cavi per la centrale elettrica photovotaic.
Costruzione: Rame in scatola, conciliante toVDE0295/IEC60228, Class5
B. proprietà di materiale/norme:
1. Prestazione resistente al fuoco: IEC60332-1.
2. Emissione di fumo: IEC61034; EN50268-2
3. Carico basso del fuoco: DIN51900
4. Approvazioni: TUV2PfG 1169/08.2007 PV1-F.
5. Norme di applicazione: UNE211 23; UNE20.460-5-52, UTE C 32-502
Applicazione:
Applicato ai pannelli solari per la produzione di energia e le componenti riferite dei collegamenti, collegamento, particolarmente adatto ad all'aperto. Resistenza a luce solare, antinvecchiamento, facendo uso dei materiali ignifugi senza alogeno del fumo basso, più alto grado, più sicurezza.
| Nome | Cavo di PV |
| La descrizione di prodotto | Ampiamente usato nelle installazioni solari dell'interno ed all'aperto, nelle industrie industriali ed agricole dell'interno ed all'aperto, esplosione-inclini elettriche dell'installazione, di aree, delle fabbriche. |
| Caratteristiche di prodotto | Fumo basso senza alogeno, buon freddo, ultravioletto, ozono - resistente e tempo - resistente. |
| Ignifugo, tagliando resistenza e resistenza di penetrazione. | |
| Livello del livello di protezioneⅡ del cavo. | |
| Con radiazione fotovoltaica del cavo di 150 ℃ come materiali di isolamento, ignifugo libero dell'alogeno è resina hengjing sottile modificata senza alogeno e non tossica del polietilene come la materia prima principale, aggiunge senza alogeno, non tossico, ignifugo, stabilizzante termico, elimina l'agente di fumo, preservativo, quale fertilizzante, non contiene l'alogeno, i metalli pesanti, fosforo. | |
| Si conforma a ROHS e la resistenza di isolamento è piccola dopo l'immersione. | |
| Elettrico | 1. La resistenza di CC: il cavo finito alla resistenza conduttiva di CC del centro del cavo di 20 ℃ non è maggior di 5,09 Ω/km |
| 2. La resistenza di isolamento: la resistenza di isolamento finita di cavo a ℃ 20 non dovrebbe più di meno di 1014 Ω. cm, la resistenza di isolamento finita del cavo a ℃ 90 non sono di meno di 1011 Ω. cm | |
| 3. La resistività superficiale della guaina: la resistenza della superficie finita del conduttore dovrebbe essere non di meno di 109 Ω. | |
| Struttura del cavo | Conduttore: filo di rame in scatola 2,5, 4, 6, 10, 16 millimetri di ^ 2 PV1 - F |
| 25, 16 e 10, 6, 4, 2 millimetri di ^ un cavo da 2 PV | |
| Isolamento: > 0.5mm spessi con il materiale basso dell'alogeno e del fumo ed incontrare il limite specificato del cliente. | |
| Guaina: spessore materiale libero basso dell'alogeno e del fumo > 0.5mm. | |
| Parametri dettagliati | Temperatura ambiente: - 40 ℃ ~ + ℃ 90 |
| Il più alta temperatura del conduttore: ℃ 120 (permetta 5 s nel ℃ della temperatura 200 del cortocircuito) | |
| Tensione limitata: AC0.6/1kv dc1.8kv. |
(Inoltre produciamo il singolo centro di 2.5mm2, 4mm2, 6mm2 e 16mm2 come pure i centri doppi,
consultimi prego direttamente se necessario)

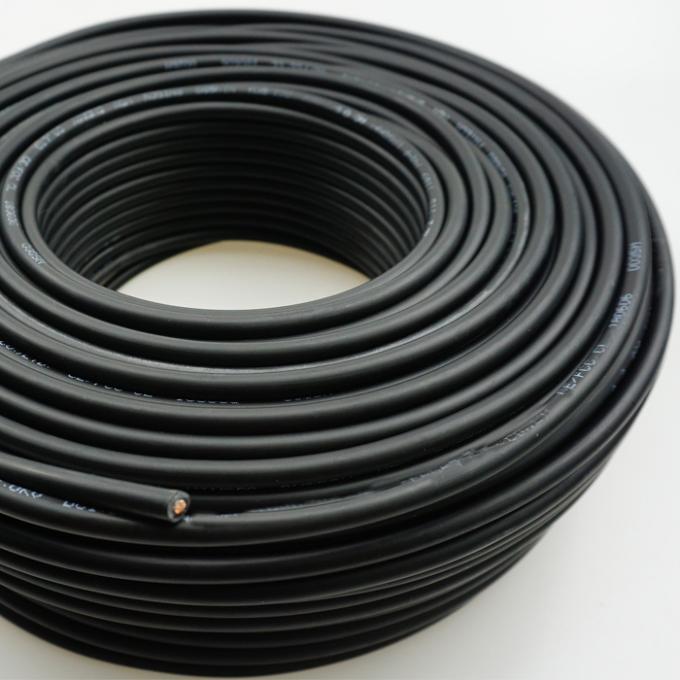

Immagini del cavo solare di 10mm2 PV
FAQ:
1. Quando posso ottenere la citazione?
Entro 24 ore di ottenere l'indagine, se siete molto urgente ottenere il prezzo, per favore
chiamici per dare le specifiche complete circa il cavo. il prezzo sarà calcolato presto.
2. Quanto tempo circa la consegna?
Solitamente entro 3-4 giorni lavorativi dopo il pagamento, pricipalmente secondo la quantità.
3. Che cosa è i vostri termini di pagamento?
Accettiamo T/T (trasferimento bancario), L/C
4. Accettate l'ordine su misura?
Sì, facciamo.
5. Offrite l'OEM & il ODM?
Sì. L'OEM & il ODM sono disponibili.
