Dettagli del prodotto
Luogo di origine: La CINA
Certificazione: TUV/CE/ISO9001
Numero di modello: PV1-F 1x4mm2
Termini di trasporto & di pagamento
Quantità di ordine minimo: 250m / rotolo
Prezzo: negotiable
Imballaggi particolari: 250m per rotolo 500m per dimensione 42x42x22cm del cartone
Tempi di consegna: 3-7days
Termini di pagamento: L/C, T/T
Capacità di alimentazione: 70000m al giorno
Nome prodotto: |
Cavo solare 4 mm2 |
Applicazione: |
Centrale elettrica |
Materiale del conduttore: |
Rame in scatola incagliato |
Cavo OD: |
6,0 mm |
Struttura: |
56/0.3 mm |
Tensione nominale: |
AC UO/U0.6 ~ 1.0KV, DC1.8KV |
Nome prodotto: |
Cavo solare 4 mm2 |
Applicazione: |
Centrale elettrica |
Materiale del conduttore: |
Rame in scatola incagliato |
Cavo OD: |
6,0 mm |
Struttura: |
56/0.3 mm |
Tensione nominale: |
AC UO/U0.6 ~ 1.0KV, DC1.8KV |

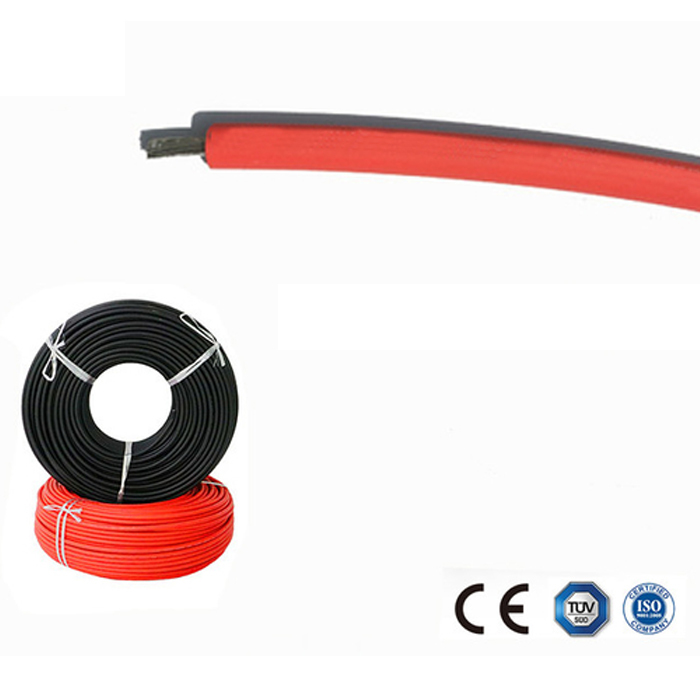

XLPE doppio isolamento pv1-f cavo solare pv 4mm2 resistenza UV per centrale elettrica
Cavo fotovoltaico in rame in scatola PV1-F 4 mm2
Conduttore: rame in scatola, secondo VDE0295/IEC60228, classe 5
Isolamento: poliolefina copolimero a fascio di elettroni con legame incrociato TUV 2PfG/1169
Involucro: poliolefina copolimero transversale a fascio elettronico TUV 2PfG/1169
Tensione nominale: AC 600/1000V DC 1000/1800V
Caratteristica: ritardante della fiamma resistente al calore, resistente ai raggi UV/ozono/idrolisi/clima
Colore della guaina:Nero o su richiesta del cliente
Temperatura nominale:45°c fino a +125°c -40°F fino a +257°F
Temperatura ambiente: 25 anni (TUV) -40°C fino a +90°C -40°F fino a +194°F
Max.Temperatura del cortocircuito:280°c+,536°F
Radio di piegatura:installazione fissa> 4X Occasionalmente spostata> 5X
Tipo | Croce | Stringhe | Conduttore | Conduttore | Altri | Classificato | Classificato | Peso |
sezione | progettazione | diametro | resistenza | diametro | tensione | corrente | ||
mm2 | No.x ø (mm) | mm | Ω /km | mm | VAC/DC | A | Kg/km | |
PV-1*1,5 mm2 | 1.5 | 30x ø 0.25 | 1.6 | 13.5 | 4.5 | 1000/1800 | 30 | 35 |
PV-1*2,5 mm2 | 2.5 | 50x ø 0.25 | 2.0 | 8.21 | 4.9 | 1000/1800 | 41 | 50 |
PV-1*4,0 mm2 | 4.0 | 56x ø 0.3 | 2.6 | 5.09 | 5.1 | 1000/1800 | 55 | 70 |
PV-1*6,0 mm2 | 6.0 | 84x ø 0.3 | 3.3 | 3.39 | 6.1 | 1000/1800 | 70 | 95 |
PV-1*10,0 mm2 | 10.0 | 80x ø 0.4 | 4.4 | 1.95 | 7.2 | 1000/1800 | 98 | 155 |
PV-1*16 mm2 | 16.0 | 120x ø 0.4 | 5.2 | 1.24 | 10.2 | 1000/1800 | 132 | 230 |
PV-1*25 mm2 | 25.0 | 196 x ø 0.40 | 7.4 | 0.795 | 12.0 | 1000/1800 | 176 | 341 |
PV-1*35 mm2 | 35.0 | 276 x ø 0.40 | 9.00 | 0.565 | 14.0 | 1000/1800 | 218 | 467 |
Cavi ignifughi Descrizione:
A. Applicazione: doppio isolamento, cavi a fascio di elettroni per centrali fotovoltaiche.
Classe 5 - Classificazione dei prodotti di cui all'allegato II
B. Proprietà/norme del materiale:
1. prestazioni di resistenza al fuoco:IEC60332-1.
2. Emissioni di fumo:IEC61034; EN50268-2
3. basso carico di fuoco:DIN51900
4. approvazioni:TUV2PfG 1169/08.2007 PV1-F.
5- Norme di applicazione:UNE211 23;UNE20.460-5-52, UTE C 32-502
Applicazione:
Applicato ai pannelli solari per la generazione di energia e ai relativi componenti del cablaggio, della connessione, particolarmente adatto all'aria aperta.Utilizzo dei materiali ignifughi a basso tenore di fumo e privi di alogeni, più alto grado, più sicurezza.
Nome | Cavo fotovoltaico |
Descrizione del prodotto | Ampiamente utilizzato in installazioni solari interne ed esterne, installazioni elettriche, aree interne ed esterne soggette a esplosioni, fabbriche, industrie industriali e agricole. |
Caratteristiche del prodotto | Basso fumo senza alogeni, buon freddo, ultravioletto, resistente all'ozono e alle intemperie. |
Ritardante di fiamma, resistenza al taglio e resistenza alla penetrazione. | |
livello II di protezione dei cavi. | |
Con radiazioni di cavi fotovoltaici a 150 °C come materiali isolanti, il ritardatore di fiamma senza alogeni è costituito principalmente da resina di polietilene sottile hengjing modificata non tossica e priva di alogeni,aggiungere senza alogeni, non tossico, ritardante di fiamma, stabilizzatore termico, elimina l'agente di fumo, conservante, come fertilizzante, non contiene alogeni, metalli pesanti, fosforo. | |
E' conforme alla ROHS, e la resistenza dell'isolamento e' piccola dopo l'immersione. | |
Altri dispositivi | 1- la resistenza a corrente continua: il cavo finito a 20 °C di filo conduttore, la resistenza a corrente continua del nucleo non è superiore a 5,09 Ω/km |
2La resistenza di isolamento: la resistenza di isolamento finale del cavo a 20 °C non deve essere inferiore a 1014 Ω. | |
3- Resistenza della superficie della guaina: la resistenza della superficie della guaina del cavo finito deve essere non inferiore a 109 Ω. | |
Struttura del cavo | Conduttore: filo di rame in scatola 2.5, 4, 6, 10, 16 mm ^ 2 PV1 - F |
25, 16 e 10, 6, 4, 2 mm ^ 2 fili fotovoltaici | |
Isolamento: > 0,5 mm di spessore con materiale a basso contenuto di fumo e di alogeni, e soddisfa il limite specificato dal cliente. | |
Involucro: spessore del materiale senza fumo e alogeni > 0,5 mm. | |
Parametri dettagliati | Temperatura ambiente: - 40 °C ~ + 90 °C |
Temperatura massima del conduttore: 120 °C (permettere 5 s a 200 °C in cortocircuito) | |
Tensione limitata: AC0,6/1kv dc1,8kv. |
(Produciamo anche un singolo nucleo di 2,5 mm2, 6 mm2 10 mm2 e 16 mm2, nonché doppi nuclei,
se necessario, si prega di consultarmi direttamente)
Imballaggio del prodotto:
Il cavo solare fotovoltaico è accuratamente confezionato in una scatola di cartone durevole per garantire un trasporto sicuro.La scatola è contrassegnata con informazioni sul prodotto e istruzioni di gestione per una facile identificazione.
Spedizione:
Gli ordini del cavo solare fotovoltaico vengono spediti utilizzando un servizio di corriere affidabile per garantire la consegna tempestiva.I clienti riceveranno un numero di tracciamento per monitorare lo stato della loro spedizione e possono aspettarsi che il loro ordine arrivi entro il termine specificato.
1.Qual è il numero di modello del cavo solare fotovoltaico?
Il numero di modello del cavo fotovoltaico è PV1-F
2.Dove viene prodotto il cavo fotovoltaico?
Il cavo solare fotovoltaico è prodotto in Cina.
3.Quali sono le certificazioni del cavo solare fotovoltaico?
Il cavo fotovoltaico è certificato da TUV, CE, ISO9001, CQC, CPR e BCA.
4.Qual è la quantità minima di ordine per il cavo solare fotovoltaico?
La quantità minima di ordine per il cavo solare fotovoltaico è di 500 unità.
5.Come è confezionato il cavo solare fotovoltaico?
Il cavo solare fotovoltaico è confezionato in rotoli di 100 metri ciascuno.
