Cavo solare di PV del doppio isolamento, cavo solare resistente freddo TUV di CC di 4mm approvato
Cavo solare CC isolato in XLPE TUV approvato 2PfG 1169 PV1-F 1x4mm2, rame stagnato
Cavo solare CC PV1-F in rame stagnato da 4 mm2
1. Costruzione: rame stagnato, isolamento XLPE, guaina esterna XLPE.
2. Tensione di prova: 6500 V, 5 min; tensione nominale: 1000/1800 V CC.
3. Senza alogeni e a basso fumo, standard Rohs.
4. Resistenza ai raggi UV.
5. Temperatura nominale: da -40°C a 125°C, resistenza al freddo.
6. Certificazione TUV, TUV2Pfg1169.
7. Cavo di alimentazione per sistema fotovoltaico.
| Tipo |
Sezione |
Design del conduttore |
Diametro del conduttore |
Resistenza del conduttore |
Diametro esterno |
Tensione nominale |
Corrente nominale |
| PV-1x4mm2 |
4.0mm2 |
56x φ0.3mm |
2.6mm |
5.09 Ω/km |
5.1mm |
1800VDC |
70A |
Descrizione dei cavi resistenti al fuoco:
A. Applicazione: cavi a doppio isolamento, reticolati a fascio di elettroni per centrali fotovoltaiche.
Costruzione: rame stagnato, secondo VDE0295/IEC60228, Classe 5
B. Proprietà/standard dei materiali:
1. Prestazioni ignifughe: IEC60332-1.
2. Emissione di fumo: IEC61034; EN50268-2
3. Basso carico di fuoco: DIN51900
4. Approvazioni: TUV2PfG 1169/08.2007 PV1-F.
5. Standard di applicazione: UNE211 23; UNE20.460-5-52, UTE C 32-502
Applicazione:
Applicato ai pannelli solari per la generazione di energia e ai componenti correlati del cablaggio, del collegamento, particolarmente adatto per esterni. Resistenza alla luce solare, anti-invecchiamento, utilizzando materiali ignifughi senza alogeni a basso fumo, di grado superiore, più sicurezza.
| Nome |
Cavo PV |
| Descrizione del prodotto |
Ampiamente utilizzato in installazioni solari interne ed esterne, installazioni elettriche, aree interne ed esterne, aree a rischio di esplosione, fabbriche, industrie industriali e agricole. |
| Caratteristiche del prodotto |
Basso fumo senza alogeni, buon freddo, resistente ai raggi ultravioletti, all'ozono e agli agenti atmosferici. |
| Ritardante di fiamma, resistenza al taglio e alla penetrazione. |
| Livello di protezione del cavo livello Ⅱ. |
| Con 150 ℃ di radiazione del cavo fotovoltaico come materiali isolanti, il ritardante di fiamma senza alogeni è senza alogeni, resina di polietilene modificata non tossica thin hengjing come materia prima principale, aggiungere senza alogeni, non tossico, ritardante di fiamma, stabilizzatore di calore, eliminare l'agente fumogeno, conservante, come fertilizzante, non contiene alogeni, metalli pesanti, fosforo. |
| È conforme a ROHS e la resistenza di isolamento è piccola dopo l'immersione. |
| Elettrico |
1. La resistenza CC: il cavo finito a 20 ℃, la resistenza CC del nucleo del filo conduttore non è superiore a 5,09 Ω/km |
| 2. La resistenza di isolamento: la resistenza di isolamento del cavo finito a 20 ℃ non deve essere inferiore a 1014 Ω. Cm, la resistenza di isolamento del cavo finito a 90 ℃ non è inferiore a 1011 Ω. Cm |
| 3. La resistenza superficiale della guaina: la resistenza della superficie della guaina del cavo finito non deve essere inferiore a 109 Ω. |
| Struttura del cavo |
Conduttore: filo di rame stagnato 2.5, 4, 6, 10, 16 mm ^ 2 PV1 - F |
| 25, 16 e 10, 6, 4, 2 mm ^ 2 filo PV |
| Isolamento: > 0,5 mm di spessore con materiale a basso fumo e senza alogeni e soddisfa il limite specificato dal cliente. |
| Guaina: spessore del materiale senza fumo e senza alogeni > 0,5 mm. |
| Parametri dettagliati |
Temperatura ambiente: - 40 ℃ ~ + 90 ℃ |
| La temperatura più alta del conduttore: 120 ℃ (consentire 5 s in temperatura di cortocircuito 200 ℃) |
| Tensione limitata: AC0.6/1kv dc1.8kv. |
(Produciamo anche mononucleo da 2,5 mm2, 6 mm2 10 mm2 e 16 mm2, oltre a doppi nuclei,
per favore, consultami direttamente se necessario)

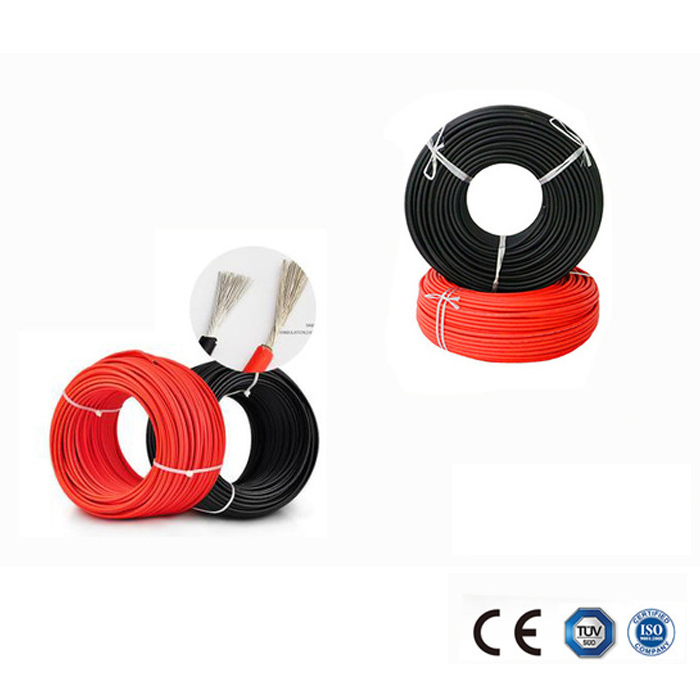

Immagini del cavo solare CC da 4 mm2
