Resistenza di ingombro basso solare 4mm resistente del cavo dell'ozono alta contro calore
TUV EN50618 Cable solare fotovoltaico elettrico a singolo nucleo da 4 mm XLPE isolante resistenza UV
Caratteristiche generali:
Cavo di isolamento e rivestimento di fascio di elettroni; elevata resistenza al calore, al freddo, all'olio, all'abrasione, all'ozono,
UV e condizioni meteorologiche; con una migliore reazione in caso di incendio.
ritardante della fiamma; flessibile, facile da togliere, richiede molto poco spazio, estremamente, estremamente
meccanicamente robusta, vita molto lunga.
Edilizia
1. tensione: 600/1000V temperatura: -40°C-- 90°C
2Descrizione:
(1) Conduttore: rame raffinato
(2) Isolamento: 90°C XLPE, nero
(3) Giacca: 90 ° C XLPE, nera o rossa
3. Marcatura:
TÜV SÜD EN 50618:2014 H1Z2Z2-K 1x4,0mm2 DC 1,5 KV NINGBO NEW ENERGY CO.,LTD
| Nome: cavo solare monocore |
Conduttore: filo di rame stagnato |
| Norma esecutiva: EN 50618. |
Isolamento: poliolefine a legame incrociato ad irraggiamento a basso livello di fumo, priva di alogeni |
| Modello: H1Z2Z2-K |
Giubbotto: poliolefina a legame incrociato con irradiazione a basso fumo, priva di alogeni |
| Specificità del cavo:2.5/4/6/10/16/25/35mm2 |
Tensione nominale:1500V |
| Temperatura ambiente: -40°C - 90°C |
Tensione di prova:6.5KV |
| Temperatura del cavo: -40-120oC |
Resistenza alle intemperie: blocco UV |
| Temperatura del cortocircuito: 250oC |
Durata di vita: > 25 anni |
| Radio di piegatura: >4×Ø(Ø<8mm) >6×Ø(Ø≥8mm) |
Colore: Nero, Rosso |
Applicazioni
2000V per il cablaggio di interconnessione di sistemi fotovoltaici a terra e non a terra, a singolo conduttore, resistente alla luce solare, a temperatura nominale 90°C bagnato o 105°C secco, come descritto al punto 690.31(A) e altre parti applicabili del codice nazionale dell'elettricità (NEC), NFPA 70
Opzioni:
Strisce colorate di identificazione di fase disponibili su richiesta
Multiplexing disponibile su richiesta
Caratteristiche:
90 °C di umidità e di secchezza
Resistenza alle deformazioni ad alte temperature
eccellente resistenza all'umidità,
Proprietà elettriche stabili in un ampio intervallo di temperature
Eccellente resistenza ai tagli da frantumazione e compressione
Resistente alla maggior parte degli oli e delle sostanze chimiche
resistente ai raggi UV/sole
Risponde alla prova di piegatura a freddo a -40°C
| Nome del prodotto |
Cavo solare standard TUV |
| Modello NO. |
H1Z2Z2-K 1x 4 mm2 |
| Voltaggio |
Cavo ad alta tensione |
| Materiale isolante |
XLPE |
| Forma del materiale |
Filato rotondo |
| Certificazione |
ROSH, CE, TUV |
| Norme |
Per il prodotto: |
| Cori |
1 nucleo |
| Pacco di trasporto |
Tamburo di ferro-legno, tamburo di ferro |
| Applicazione |
Edilizia, sotterranea, industriale, centrale elettrica |
| Materiale della guaina |
XLPE |
| Materiale del nucleo del filo |
Rame in scatola |
| Sezione trasversale |
4 mm2 |
| Nome |
Cavo fotovoltaico |
| Descrizione del prodotto |
Ampiamente utilizzato in installazioni solari interne ed esterne, installazioni elettriche, aree interne ed esterne soggette a esplosioni, fabbriche, industrie industriali e agricole. |
| Caratteristiche del prodotto |
Basso fumo senza alogeni, buon freddo, ultravioletto, resistente all'ozono e alle intemperie. |
| Ritardante di fiamma, resistenza al taglio e resistenza alla penetrazione. |
| livello II di protezione dei cavi. |
| Con radiazioni di cavi fotovoltaici a 150 °C come materiali isolanti, il ritardatore di fiamma senza alogeni è costituito principalmente da resina di polietilene sottile hengjing modificata non tossica e priva di alogeni,aggiungere senza alogeni, non tossico, ritardante di fiamma, stabilizzatore termico, elimina l'agente di fumo, conservante, come fertilizzante, non contiene alogeni, metalli pesanti, fosforo. |
| E' conforme alla ROHS, e la resistenza dell'isolamento e' piccola dopo l'immersione. |
| Altri dispositivi |
1- la resistenza a corrente continua: il cavo finito a 20 °C di filo conduttore, la resistenza a corrente continua del nucleo non è superiore a 5,09 Ω/km |
| 2La resistenza di isolamento: la resistenza di isolamento finale del cavo a 20 °C non deve essere inferiore a 1014 Ω. |
| 3- Resistenza della superficie della guaina: la resistenza della superficie della guaina del cavo finito deve essere non inferiore a 109 Ω. |
| Struttura del cavo |
Conduttore: filo di rame in scatola 2.5, 4, 6, 10, 16 mm ^ 2 PV1 - F |
| 25, 16 e 10, 6, 4, 2 mm ^ 2 fili fotovoltaici |
| Isolamento: > 0,5 mm di spessore con materiale a basso contenuto di fumo e di alogeni, e soddisfa il limite specificato dal cliente. |
| Involucro: spessore del materiale senza fumo e alogeni > 0,5 mm. |
| Parametri dettagliati |
Temperatura ambiente: - 40 °C ~ + 90 °C |
| Temperatura massima del conduttore: 120 °C (permettere 5 s a 200 °C in cortocircuito) |
| Tensione limitata: AC0,6/1kv dc1,8kv. |
(Produciamo anche un singolo nucleo di 2,5 mm2, 6 mm2, 10 mm2 e 16 mm2, nonché doppi nuclei,
se necessario, si prega di consultarmi direttamente)

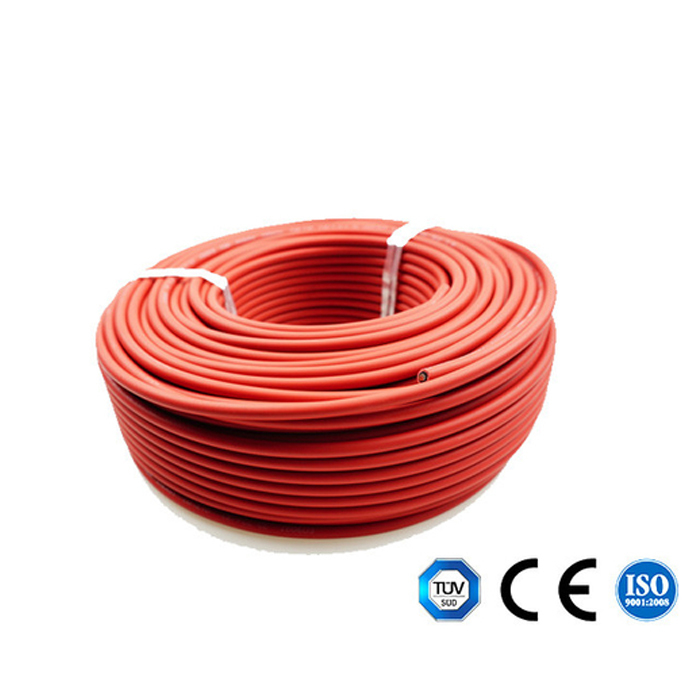

Immagini di un cavo solare fotovoltaico da 4 mm2
