Dettagli del prodotto
Luogo di origine: La CINA
Marca: Pntech
Certificazione: TUV/CE/CQC/ISO9001
Numero di modello: PV1-F 1x10mm2
Termini di trasporto & di pagamento
Quantità di ordine minimo: 100m
Prezzo: Negotiation
Imballaggi particolari: 100m/roll, due rotoli per cartone, dimensione del cartone: 42*42*22cm inoltre imballano secondo i re
Tempi di consegna: 3-15days
Termini di pagamento: L/C, T/T, Western Union
Capacità di alimentazione: 70000 metri al giorno
Nome di prodotto: |
cavo solare di CC del ² di 10mm |
Materiale di isolamento: |
XLPE |
CONDUTTORE: |
RAME IN SCATOLA |
Costruzione: |
80/0.4mm |
Spessore: |
0.8mm |
Resistenza:: |
1,95 Ω/km (MASSIMO a 20℃) |
Cavo OD: |
8.5mm |
Colore: |
Il nero o rosso |
Nome di prodotto: |
cavo solare di CC del ² di 10mm |
Materiale di isolamento: |
XLPE |
CONDUTTORE: |
RAME IN SCATOLA |
Costruzione: |
80/0.4mm |
Spessore: |
0.8mm |
Resistenza:: |
1,95 Ω/km (MASSIMO a 20℃) |
Cavo OD: |
8.5mm |
Colore: |
Il nero o rosso |
Il cavo solare di CC del singolo centro del CE 10mm2 PV di TUV ha inscatolato il doppio isolamento di rame di XLPE
Il vantaggio del cavo solare di CC 10mm2
1. rame senza ossigeno di grande purezza 99,9%: rame bianco alta qualità, elevata purezza,
conduttività elettrica antinvecchiamento e alta, capacità di carico corrente con poche perdite e forte, livello
la resistenza della corrosione e può adattarsi all'ambiente duro all'aperto.
2, eccentricità bassa: l'uniformità di spessore, efficacemente previene l'incendio corrente di ripartizione,
per assicurare sicurezza.
3. doppia protezione: Il cavo fotovoltaico solare adotta l'isolamento ed il doppio del rivestimento
struttura di protezione per prolungare il tempo di impiego del cavo.
4, polimeri ad alto rendimento: L'isolamento ed il rivestimento tutto usano in condizioni ambientali
materiali uniti con legami atomici incrociati ignifugi senza alogeno della poliolefina del basso fumo amichevole, con
resistente all'uso, ad alta temperatura, olio, ozono, proprietà ignifughe UV e alte.
5, forte flessibilità: il cavo ha una pressione, piegando, la forte durezza.
6, tempo di impiego lungo: uso all'aperto normale, life> di servizio 25 anni
7, attrezzatura avanzata: La società ha avanzato la produzione straniera, ricerca scientifica
attrezzature, passate alla certificazione del sistema di gestione della qualità ISO9001-2000, IATF16949:
certificazione 2016 del sistema di gestione della qualità.
Carattere fotovoltaico di CableTechnical di energia solare di CC del cavo di PV:
Tensione di funzionamento: CA: CC 600/1000V: 1800V
Tensione di Maxium: 1.8KV
Tensione di prova: CA 6.5kV
Temperatura di lavoro: - 40-90 º C
Radiu di piegamento:
Fisso: un diametro esterno di 4 x
Flesso: un diametro esterno di 5 x
Temperatura di Max. Conductor: 120º C
Temperatura massima del conduttore di cortocircuito: 250°C
Resistenza di isolamento: 10 MΩ x chilometro
| No della sezione trasversale di Cores×Nominal | No di arenamento | Diametro nominale del conduttore | Spessore nominale dell'isolamento | Spessore nominale della guaina | Diamater globale nominale | Peso nominale |
| No.×mm2 | - | millimetro | millimetro | millimetro | millimetro | kg/km |
| 1×1.5 | 30/0.25 | 1,58 | 0,7 | 0,8 | 4,8 | 40 |
| 1×2.5 | 50/0.25 | 2,04 | 0,7 | 0,8 | 5,5 | 50 |
| 1×4.0 | 56/0.30 | 2,59 | 0,7 | 0,8 | 6,1 | 70 |
| 1×6.0 | 84/0.30 | 3,17 | 0,7 | 0,8 | 7,0 | 80 |
| 1×10 | 80/0.40 | 4,07 | 0,7 | 0,8 | 8,5 | 130 |
| 1×16 | 120/0.40 | 5,22 | 0,7 | 0,9 | 10,2 | 200 |
| 1×25 | 199/0.40 | 6,51 | 0,9 | 1 | 12,5 | 290 |
| 1×35 | 279/0.40 | 7,71 | 0,9 | 1,1 | 14 | 400 |
| 1×50 | 396/0.40 | 9 | 1 | 1,2 | 16,3 | 550 |
| 1×70 | 360/0.50 | 10,8 | 1,1 | 1,2 | 18,7 | 750 |
| 1×95 | 475/0.50 | 12,6 | 1,1 | 1,3 | 20,8 | 970 |
| 1×120 | 608/0.50 | 14,2 | 1,2 | 1,3 | 22,8 | 1220 |
| 1×150 | 756/0.50 | 15,8 | 1,4 | 1,4 | 25,5 | 1510 |
| 1×185 | 925/0.50 | 17,4 | 1,6 | 1,6 | 28,5 | 1850 |
| 1×240 | 1221/0.50 | 20,4 | 1,7 | 1,7 | 32,1 | 2400 |
Caratteristiche:
1) I materiali uniti con legami atomici incrociati fascio di elettroni non si fondono o non scorrono, neppure alla resistenza ad alta temperatura e alta contro il calore, al freddo, all'abrasione, a resistente UV, ad ozono e ad idrolisi.
2) questi cavi forniscono i mezzi per collegare fra i pannelli fotovoltaici (PV) e dai pannelli all'invertitore.
3) funzionano a tensione di CC e forniscono la lunga vita nelle circostanze esposte.
| Nome | Cavo di PV |
| La descrizione di prodotto | Ampiamente usato nelle installazioni solari dell'interno ed all'aperto, nelle industrie industriali ed agricole dell'interno ed all'aperto, esplosione-inclini elettriche dell'installazione, di aree, delle fabbriche. |
| Caratteristiche di prodotto | Fumo basso senza alogeno, buon freddo, ultravioletto, ozono - resistente e tempo - resistente. |
| Ignifugo, tagliando resistenza e resistenza di penetrazione. | |
| Livello del Ⅱ del livello di protezione del cavo. | |
| Con radiazione fotovoltaica del cavo di 150 ℃ come materiali di isolamento, ignifugo libero dell'alogeno è polietilene modificato senza alogeno e non tossico che hengjing leggermente la resina poichè la materia prima principale, aggiunge senza alogeno, non tossico, ignifugo, stabilizzante termico, elimina l'agente di fumo, preservativo, quale fertilizzante, non contiene l'alogeno, i metalli pesanti, fosforo. | |
| Si conforma a ROHS e la resistenza di isolamento è piccola dopo l'immersione. | |
| Elettrico | 1. La resistenza di CC: il cavo finito alla resistenza conduttiva di CC del centro del cavo di 20 ℃ non è maggior di 5,09 Ω/km |
| 2. La resistenza di isolamento: la resistenza di isolamento finita di cavo a ℃ 20 non dovrebbe più di meno di 1014 Ω. cm, la resistenza di isolamento finita del cavo a ℃ 90 non sono di meno di 1011 Ω. cm | |
| 3. La resistività superficiale della guaina: la resistenza della superficie finita del conduttore dovrebbe essere non di meno di 109 Ω. | |
| Struttura del cavo | Conduttore: filo di rame in scatola 2,5, 4, 6, 10, 16 millimetri di ^ 2 PV1 - F |
| 18, 16 e 14, 12, 10, 8, 6, 4, 2 millimetri di ^ un cavo da 2 PV | |
| Isolamento: > 0.5mm densamente con il materiale basso dell'alogeno e del fumo ed incontrano il limite specificato del cliente. | |
| Guaina: spessore materiale libero basso dell'alogeno e del fumo > 0.5mm. | |
| Parametri dettagliati | Temperatura ambiente: - 40 ℃ ~ + ℃ 90 |
| Il più alta temperatura del conduttore: ℃ 120 (permetta 5 s nel ℃ della temperatura 200 del cortocircuito) | |
| Tensione limitata: AC0.6/1kv dc1.8kv. |
FAQ:
1. Quando posso ottenere la citazione?
Entro 24 ore di ottenere l'indagine, se siete molto urgente ottenere il prezzo, per favore
chiamici per dare le specifiche complete circa il cavo. il prezzo sarà calcolato presto.
2. Quanto tempo circa la consegna?
Solitamente entro 3-4 giorni lavorativi dopo il pagamento, pricipalmente secondo la quantità.
3. Che cosa è i vostri termini di pagamento?
Accettiamo T/T (trasferimento bancario), L/C
4. Accettate l'ordine su misura?
Sì, facciamo.
5. Offrite l'OEM & il ODM?
Sì. L'OEM & il ODM sono disponibili.

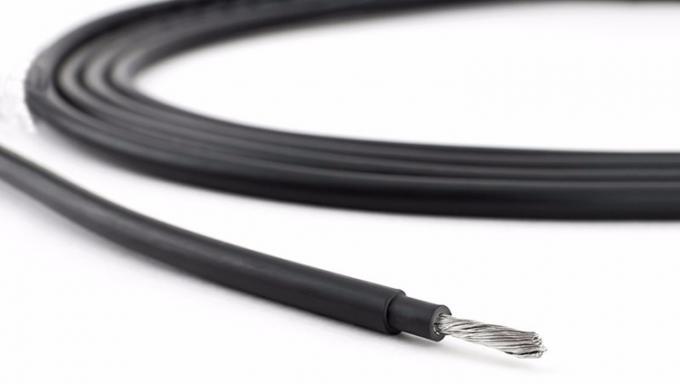

Un'immagine del cavo solare fotovoltaico di CC di PV del ² di 10mm
