Dettagli del prodotto
Luogo di origine: La CINA
Certificazione: ISO9001/TUV/CE
Numero di modello: H1z2z2-K/PV1-F 1x4mm2
Termini di trasporto & di pagamento
Quantità di ordine minimo: 100m
Prezzo: negotiable
Imballaggi particolari: 100m/roll, 250m/roll, 500m per cartone
Tempi di consegna: 3-10DAYS
Termini di pagamento: L/C, T/T
Capacità di alimentazione: 70000m al giorno
Nome del prodotto: |
Cavo solare 4 mm2 |
Voltaggio di corrente continua: |
1800 V |
Conduttore: |
Rame in scatola |
Diametro esterno del cavo: |
5.85 mm |
Packing: |
100m/roll |
Intervallo di temperatura: |
-40°C+90°C |
Nome del prodotto: |
Cavo solare 4 mm2 |
Voltaggio di corrente continua: |
1800 V |
Conduttore: |
Rame in scatola |
Diametro esterno del cavo: |
5.85 mm |
Packing: |
100m/roll |
Intervallo di temperatura: |
-40°C+90°C |
H1z2z2-K/PV1-F Cavo Solare Fotovoltaico 4mm2 TUV 2 Pfg 1169/08.2007 0.6/1kv AC
Descrizione del prodotto
Cavo solare standard europeo armonizzato (H1Z2Z2-K) aggiornato, destinato all'interconnessione all'interno di impianti fotovoltaici
come i pannelli solari. Adatto per installazioni fisse, interne ed esterne, all'interno di condotti o sistemi, ma non per applicazioni di interramento diretto. Il nostro cavo solare è resistente all'ozono secondo BS EN 50396, resistente ai raggi UV secondo HD 605/A1 ed è testato per la durata secondo EN 60216. Per installazioni in cui incendi, emissioni di fumo e fumi tossici creano un potenziale rischio per la vita e le apparecchiature.
Dati tecnici
Conduttore: rame stagnato a trefoli
Fare riferimento a IEC 60228 classe 5
Isolamento interno: XLPE
Guaina esterna: XLPE
Colore: Nero e Rosso
Numero codice prodotto | Dimensione (mm2) | Diametro conduttore N/mm | Diametro isolamento (mm) | Diametro nominale della guaina (mm) | Peso netto/1000 metri (kg) |
PV1-F 1x1.5mm2 | 1.5 | 30/0.25 | 3.1 | 4.5 | 39 |
PV1-F 1x2.5mm2 | 2.5 | 49/0.25 | 3.6 | 4.9 | 48 |
PV1-F 1x4mm2 | 4 | 56/0.285 | 4.1 | 5.1 | 68 |
PV1-F 1x6mm2 | 6 | 84/0.285 | 4.7 | 6.1 | 88 |
PV1-F 1x10mm2 | 10 | 80/0.40 | 5.6 | 7.2 | 132 |
PV1-F 1x16mm2 | 16 | 126/0.40 | 7.55 | 8.2 | 205 |
Applicazione:
Applicato ai pannelli solari per la generazione di energia e ai componenti correlati del cablaggio, collegamento, particolarmente adatto per esterni. Resistenza alla luce solare, anti-invecchiamento, Utilizzo di materiali ignifughi a basso fumo e senza alogeni, grado superiore, maggiore sicurezza.
Nome | Cavo PV |
La descrizione del prodotto | Ampiamente utilizzato in installazioni solari interne ed esterne, installazione elettrica, interna ed esterna, aree a rischio di esplosione, fabbriche, industrie industriali e agricole. |
Caratteristiche del prodotto | Basso fumo senza alogeni, buon freddo, resistente ai raggi ultravioletti, all'ozono e agli agenti atmosferici. |
Ritardante di fiamma, resistenza al taglio e alla penetrazione. | |
Livello di protezione del cavo livello Ⅱ. | |
Con 150 ℃ radiazione del cavo fotovoltaico come materiali isolanti, il ritardante di fiamma senza alogeni è senza alogeni, resina di polietilene modificata non tossica thin hengjing come materia prima principale, aggiungere senza alogeni, non tossico, ritardante di fiamma, stabilizzatore di calore, eliminare l'agente fumogeno, conservante, come fertilizzante, non contiene alogeni, metalli pesanti, fosforo. | |
È conforme a ROHS e la resistenza di isolamento è piccola dopo l'immersione. | |
Elettrico | 1. La resistenza CC: il cavo finito a 20 ℃ la resistenza CC del nucleo del filo conduttore non è superiore a 5.09 Ω/km |
2. La resistenza di isolamento: la resistenza di isolamento finita del cavo a 20 ℃ non deve essere inferiore a 1014 Ω. Cm, la resistenza di isolamento del cavo finito a 90 ℃ non è inferiore a 1011 Ω. Cm | |
3. La resistenza superficiale della guaina: la resistenza della superficie della guaina del cavo finito non deve essere inferiore a 109 Ω. | |
Struttura del cavo | Conduttore: filo di rame stagnato 2.5, 4,6,10,16 mm2 PV1 - F |
25,16 e 10, 6,4,2.5 mm2 filo PV | |
Isolamento: > 0.5 mm di spessore con materiale a basso fumo e senza alogeni e soddisfa il limite specificato dal cliente. | |
Guaina: spessore del materiale a basso fumo e senza alogeni > 0.5 mm. | |
Parametri dettagliati | Temperatura ambiente: - 40 ℃ ~ + 90 ℃ |
La temperatura più alta del conduttore: 120 ℃ (consentire 5 s in temperatura di cortocircuito 200 ℃) | |
Tensione limitata: AC0.6/1kv dc1.8kv. |
(Produciamo anche monoconduzione da 2.5mm2, 6mm2, 10mm2 e 16mm2, così come a doppio conduttore,
si prega di consultarmi direttamente se necessario)

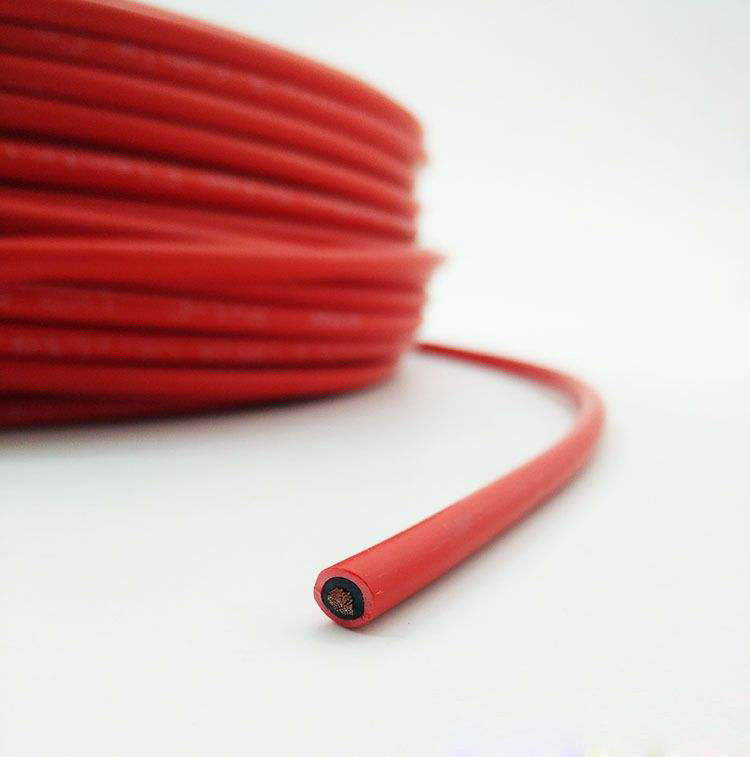

Immagine del cavo solare 4mm2
FAQ:
1. Quando posso ottenere il preventivo?
Entro 24 ore dalla ricezione della richiesta, se sei molto urgente di ottenere il prezzo, per favore
chiamaci per fornire specifiche complete sul cavo. il prezzo verrà calcolato a breve.
2. Quanto tempo per la consegna?
Di solito entro 3-4 giorni lavorativi dopo il pagamento, principalmente in base alla quantità.
3. Quali sono i tuoi termini di pagamento?
Accettiamo T/T (bonifico bancario), L/C
4. Accetti l'ordine personalizzato?
Sì, lo facciamo.
5. Offrite OEM e ODM?
Sì. OEM e ODM sono disponibili.
