Cavo solare del singolo centro di CC 6mm2 dei cavi elettrici 1500V
Cavo solare 6mm2 del singolo centro resistente del tempo di tensione di CC dei cavi elettrici 1500V
L'offerta di energia di PNTECH vario TÜV ha approvato i cavi solari, destinati al collegamento di vari elementi nei sistemi fotovoltaici.
Il cavo è ozono-resistente secondo EN50618, UV-resistente secondo il 605:2008 di UNE-HD (HD605/A1), provato a durevolezza secondo en 60216 e destinato per durare 25 anni.
H1Z2Z2-K 1x6mm2 è un singolo palo, doppio filo di rame in scatola ² insultato di 6mm di lunghezza di 100m.
Dati tecnici:
Isolamento: Composto unito con legami atomici incrociati libero dell'alogeno
Conduttore: Rame in scatola flessibile della classe 5
Capacità corrente: 70A
Colore: Nero
Valutazione di tensione: CC CA 600/1000V & 900/1500V
Tensione di prova: CA 6.5kV secondo en 50618
Costruzione
1. Conduttore: Rame in scatola, secondo la classe 5. del VDE 0295.
2. Isolamento: Il fascio di elettroni del copolimero della poliolefina ha unito con legami atomici incrociati.
3. Guaina esterna: Il fascio di elettroni del copolimero della poliolefina ha unito con legami atomici incrociati.
4. Colore della guaina: Nero/rosso/blu o secondo la richiesta del cliente.
Specificazione:
1. Valutazione: Tensione: temperatura 600/1000V: - 40°C-- 90°C
2. Descrizione:
(1) conduttore: Tinned ha temprato il rame
(2) isolamento: 90°C XLPO, nero
(3) rivestimento: 90°C XLPO, nero o rosso
(4) conduttore: 84/0.3mm
(5) cavo OD: 6.6mm
3. Marcatura: Marcatura:
Dc 1,5 CHILOVOLT NINGBO PNTECH NEW ENERGY CO., SRL di 50618:2014 H1Z2Z2-K 1x6,0mm2 dell'EN di TÜV SÜD
| Nome di prodotto |
Cavo solare standard di TUV |
| Modello NO. |
H1Z2Z2-K 1x 6mm2 |
| Tensione |
Cavo ad alta tensione |
| Materiale di isolamento |
XLPO |
| Forma materiale |
Cavo rotondo |
| Certificazione |
ROSH, CE, TUV |
| Norme |
TUV EN50618 |
| I centri |
Il 1 centro |
| Pacchetto di trasporto |
Tamburo Ferro-di legno, tamburo del ferro |
| Applicazione |
Costruzione, sotterraneo, industriale, centrale elettrica |
| Materiale della guaina |
XLPO |
| Materiale del centro del cavo |
Rame in scatola |
| Sezione trasversale |
6mm2 |
Applicazione:
Specificamente progettato per i componenti di sistema fotovoltaici di collegamento dentro e
fuori di costruzione e di attrezzatura con gli alti requisiti meccanici ed il tempo estremo
circostanze. Per le installazioni permanenti.
Caratteristiche generali:
Il cavo fatto del fascio di elettroni ha unito con legami atomici incrociati l'isolamento ed il rivestimento; alta resistenza contro calore, freddo, olio, abrasione, ozono,
UV e tempo; con reazione migliore nel caso di fuoco. fumo basso, alogeno libero, fiamma libera,
ignifugo; flessibile, facile spogliare, ingombro molto basso, estremamente, estremamente
vita meccanicamente robusta e molto lunga.
Il doppio isolamento, incrocio del fascio di elettroni ha collegato i cavi per la centrale elettrica photovotaic.
| Nome |
Cavo di PV |
| La descrizione di prodotto |
Ampiamente usato nelle installazioni solari dell'interno ed all'aperto, nelle industrie industriali ed agricole dell'interno ed all'aperto, esplosione-inclini elettriche dell'installazione, di aree, delle fabbriche. |
| Caratteristiche di prodotto |
Fumo basso senza alogeno, buon freddo, ultravioletto, ozono - resistente e tempo - resistente. |
| Ignifugo, tagliando resistenza e resistenza di penetrazione. |
| Livello del livello di protezioneⅡ del cavo. |
| Con radiazione fotovoltaica del cavo di 150 ℃ come materiali di isolamento, ignifugo libero dell'alogeno è resina hengjing sottile modificata senza alogeno e non tossica del polietilene come la materia prima principale, aggiunge senza alogeno, non tossico, ignifugo, stabilizzante termico, elimina l'agente di fumo, preservativo, quale fertilizzante, non contiene l'alogeno, i metalli pesanti, fosforo. |
| Si conforma a ROHS e la resistenza di isolamento è piccola dopo l'immersione. |
| Elettrico |
1. La resistenza di CC: il cavo finito alla resistenza conduttiva di CC del centro del cavo di 20 ℃ non è maggior di 5,09 Ω/km |
| 2. La resistenza di isolamento: la resistenza di isolamento finita di cavo a ℃ 20 non dovrebbe più di meno di 1014 Ω. cm, la resistenza di isolamento finita del cavo a ℃ 90 non sono di meno di 1011 Ω. cm |
| 3. La resistività superficiale della guaina: la resistenza della superficie finita del conduttore dovrebbe essere non di meno di 109 Ω. |
| Struttura del cavo |
Conduttore: filo di rame in scatola 2,5, 4, 6, 10, 16 millimetri di ^ 2 PV1 - F |
| 25, 16 e 10, 6, 4, 2 millimetri di ^ un cavo da 2 PV |
| Isolamento: > 0.5mm spessi con il materiale basso dell'alogeno e del fumo ed incontrare il limite specificato del cliente. |
| Guaina: spessore materiale libero basso dell'alogeno e del fumo > 0.5mm. |
| Parametri dettagliati |
Temperatura ambiente: - 40 ℃ ~ + ℃ 90 |
| Il più alta temperatura del conduttore: ℃ 120 (permetta 5 s nel ℃ della temperatura 200 del cortocircuito) |
| Tensione limitata: AC0.6/1kv dc1.8kv. |
(Inoltre produciamo il singolo centro di 2.5mm2, 4mm2, 10mm2 e 16mm2 come pure i centri doppi,
consultimi prego direttamente se necessario)
Vantaggi eccezionali:
isolamento della parete 1.Dual. Fascio di elettroni unito con legami atomici incrociati
resistenza 2.Excellent a U.V, a petrolio, a grassi, ad ossigeno e ad ozono
resistenza all'abrasione 3.Excellent
4.Halogen libero, bassa tossicità ignifuga e
flessibilità 5.Excellent e prestazione di spogliatura
6. capacità preoccupantesi a corrente forte
7.TUV ha approvato

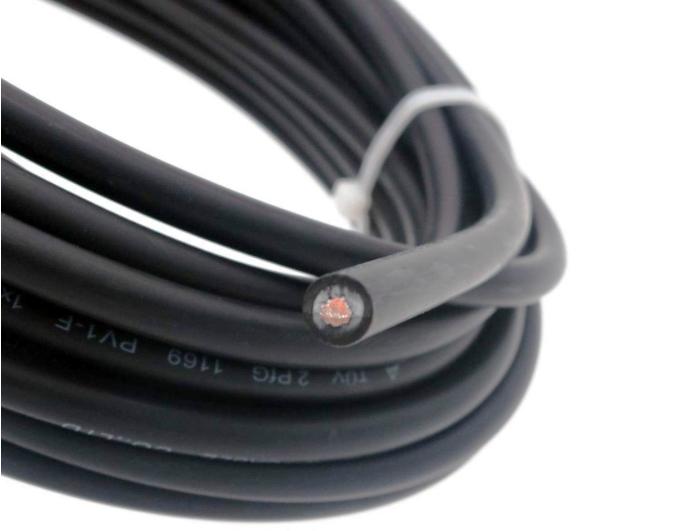

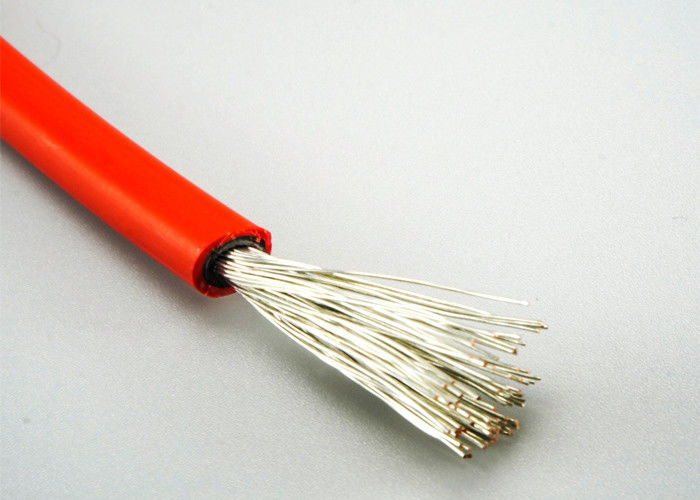

Immagini del cavo solare 6mm2 del singolo centro
