Dettagli del prodotto
Luogo di origine: La Cina
Marca: Pntech
Certificazione: TUV/CE/CQC/ISO9001
Numero di modello: PV1-F 2x4mm2
Termini di trasporto & di pagamento
Quantità di ordine minimo: 100m
Prezzo: negotiable
Imballaggi particolari: 100m/roll, due rotoli per cartone, dimensione del cartone: 42*42*22cm inoltre imballano secondo i re
Tempi di consegna: 3-15days
Termini di pagamento: L/C, T/T
Capacità di alimentazione: 70000 metri al giorno
Nome di prodotto: |
cavo gemellato di energia solare del centro di 4mm |
Materiale della guaina: |
XLPO |
Conduttore: |
RAME IN SCATOLA |
Imballaggio: |
100m/roll |
Resistenza:: |
5,09 Ω/km (MASSIMO a 20℃) |
Cavo OD: |
12.5 / 6.0mm |
Colore: |
Nero |
Nome di prodotto: |
cavo gemellato di energia solare del centro di 4mm |
Materiale della guaina: |
XLPO |
Conduttore: |
RAME IN SCATOLA |
Imballaggio: |
100m/roll |
Resistenza:: |
5,09 Ω/km (MASSIMO a 20℃) |
Cavo OD: |
12.5 / 6.0mm |
Colore: |
Nero |
Il TUV ha approvato il cavo solare in scatola di PV di 1800VDC PV1-F 2x4mm2 del centro di rame del gemello
&Parameters di descrizione di prodotto del cavo solare del centro gemellato
Il cavo gemellato del centro è comunemente usato per le applicazioni dei collegamenti del rimorchio compreso il cablaggio la batteria del caravan, il potere auxilary e dei regolatori elettrici del freno.
Il cavo fotovoltaico è un genere di sistema fotovoltaico del sistema (sistema di PV): il cavo speciale sul sistema fotovoltaico o sul sistema a energia solare ha le caratteristiche di resistenza agli'agenti atmosferici, della resistenza ad alta temperatura, della resistenza di attrito, ecc. ed ha un tempo di impiego ultra lungo. I materiali isolanti ed i materiali ad alto rendimento della guaina uniti con legami atomici incrociati tramite radiazione ad alta energia dell'acceleratore di elettrone.
| Oggetto | Description&Characteristics |
| Nome di prodotto | cavo solare PV1-F del centro gemellato |
| Conduttore Material | Il rame in scatola incagliato flessibile completamente temprato, classifica 5 per VDE 0295/IEC60228 |
| Materiale di isolamento | Basso fumo, poliolefina unita con legami atomici incrociati Zero-alogeno |
| Materiale della guaina | Basso fumo, poliolefina unita con legami atomici incrociati Zero-alogeno |
| Tensione nominale | CA UO/U=600/1000V, CC 1000/1800V |
| Valutazione di temperatura | -40 ℃ a 90℃ |
| Dimensione | 2Cx2.5mm2; 2Cx4mm2, 2Cx6mm2; 2Cx10mm2… |
| Raggio di piegamento | Min.4×D (diametro globale del cavo) |
· Isolamento doppio della parete. Fascio di elettroni unito con legami atomici incrociati
· Resistenza eccellente a U.V, a petrolio, a grassi, ad ossigeno e ad ozono
· Resistenza all'abrasione eccellente
· Alogeno libero, bassa tossicità ignifuga e
· Flessibilità eccellente e prestazione di spogliatura
· Capacità preoccupantesi a corrente forte
· Il TUV ha approvato
| Costruzione | Conduttore Construction | Spessore dell'isolamento | Spessore della guaina | Ø esterno | Massimo di resistenza. | Capacità preoccupantesi corrente | Peso approssimativo |
| ² del n×mm | n/m | millimetro | millimetro | millimetro | Ω/Km | Kg/Km | |
| 2×1.5 | 30/0.25 | 0,7 | 0,8 | 9.5±0.2 | 13,3 | 30 | 7,2 |
| 2×2.5 | 50/0.25 | 0,7 | 0,8 | 11±0.2 | 7,98 | 41 | 9,4 |
| 2×4.0 | 56/0.285 | 0,7 | 0,8 | 12.5±0.2 | 4,75 | 55 | 14,2 |
| 2×6.0 | 84/0.285 | 0,8 | 0,9 | 14.5±0.2 | 3,39 | 70 | 20 |
| 2×10.0 | 142/0.40 | 0,9 | 1,1 | 17.6±0.2 | 1,95 | 98 | 29 |
| 2×16.0 | 228/0.40 | 1,1 | 1,1 | 19.8±0.2 | 1,24 | 132 | 43 |
Applicazione
Questi cavi sono progettati per il collegamento dei componenti di sistema fotovoltaici dentro e fuori
delle costruzioni e delle attrezzature con gli alti requisiti meccanici ed il tempo estremo
circostanze.
Norme
EN 50618 DI BACCANO
Prestazione di resistenza al fuoco: IEC 60332-1
Emissione di fumo bassa: EN/IEC 61034-2
Alogeno libero secondo en 50525-1, annesso B
Corrosività bassa dei gas secondo en 50267-2-2, IEC 60754-2
Caratteristiche:
1) Il fascio di elettroni ha unito con legami atomici incrociati i materiali non si fonde o non scorre, anche alla resistenza ad alta temperatura e alta contro il calore, al freddo, all'abrasione, a resistente UV, ad ozono e ad idrolisi.
2) questi cavi forniscono i mezzi per collegare fra i pannelli fotovoltaici (PV) e dai pannelli all'invertitore.
3) funzionano a tensione di CC e forniscono la lunga vita nelle circostanze esposte.
| Nome | Cavo di PV |
| La descrizione di prodotto | Ampiamente usato nelle installazioni solari dell'interno ed all'aperto, nelle industrie industriali ed agricole dell'interno ed all'aperto, esplosione-inclini elettriche dell'installazione, di aree, delle fabbriche. |
| Caratteristiche di prodotto | Fumo basso senza alogeno, buon freddo, ultravioletto, ozono - resistente e tempo - resistente. |
| Ignifugo, tagliando resistenza e resistenza di penetrazione. | |
| Livello del livello di protezioneⅡ del cavo. | |
| Con radiazione fotovoltaica del cavo di 150 ℃ come materiali di isolamento, ignifugo libero dell'alogeno è resina hengjing sottile modificata senza alogeno e non tossica del polietilene come la materia prima principale, aggiunge senza alogeno, non tossico, ignifugo, stabilizzante termico, elimina l'agente di fumo, preservativo, quale fertilizzante, non contiene l'alogeno, i metalli pesanti, fosforo. | |
| Si conforma a ROHS e la resistenza di isolamento è piccola dopo l'immersione. | |
| Elettrico | 1. La resistenza di CC: il cavo finito alla resistenza conduttiva di CC del centro del cavo di 20 ℃ non è maggior di 5,09 Ω/km |
| 2. La resistenza di isolamento: la resistenza di isolamento finita di cavo a ℃ 20 non dovrebbe più di meno di 1014 Ω. cm, la resistenza di isolamento finita del cavo a ℃ 90 non sono di meno di 1011 Ω. cm | |
| 3. La resistività superficiale della guaina: la resistenza della superficie finita del conduttore dovrebbe essere non di meno di 109 Ω. | |
| Struttura del cavo | Conduttore: filo di rame in scatola 2,5, 4, 6, 10, 16 millimetri di ^ 2 PV1 - F |
| 18, 16 e 14, 12, 10, 8, 6, 4, 2 millimetri di ^ un cavo da 2 PV | |
| Isolamento: > 0.5mm spessi con il materiale basso dell'alogeno e del fumo ed incontrare il limite specificato del cliente. | |
| Guaina: spessore materiale libero basso dell'alogeno e del fumo > 0.5mm. | |
| Parametri dettagliati | Temperatura ambiente: - 40 ℃ ~ + ℃ 90 |
| Il più alta temperatura del conduttore: ℃ 120 (permetta 5 s nel ℃ della temperatura 200 del cortocircuito) | |
| Tensione limitata: AC0.6/1kv dc1.8kv. |
FAQ:
1. Quando posso ottenere la citazione?
Entro 24 ore di ottenere l'indagine, se siete molto urgente ottenere il prezzo, per favore
chiamici per dare le specifiche complete circa il cavo. il prezzo sarà calcolato presto.
2. Quanto tempo circa la consegna?
Solitamente entro 3-4 giorni lavorativi dopo il pagamento, pricipalmente secondo la quantità.
3. Che cosa è i vostri termini di pagamento?
Accettiamo T/T (trasferimento bancario), L/C
4. Accettate l'ordine su misura?
Sì, facciamo.
5. Offrite l'OEM & il ODM?
Sì. L'OEM & il ODM sono disponibili.

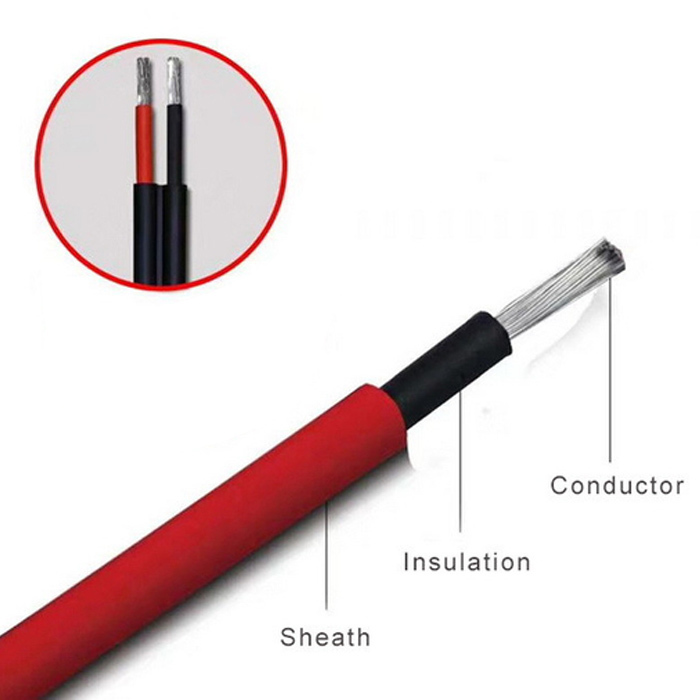

Immagine del cavo solare di pv del centro gemellato del ² di PV1-F 2x4mm
