Dettagli del prodotto
Luogo di origine: La CINA
Certificazione: TUV/CE/ISO9001
Numero di modello: DC-00
Termini di trasporto & di pagamento
Quantità di ordine minimo: 1set
Prezzo: negotiable
Imballaggi particolari: 100sets/polybag 500sets/carton 39x39x22cm
Tempi di consegna: 3-10days
Termini di pagamento: L/C, T/T
Capacità di alimentazione: 5000pairs al giorno
Nome del prodotto: |
cavo di estensione del pannello solare |
Imballaggio: |
PP BAG |
Tipo di cavo solare: |
4 mm |
Corrente valutata:: |
30a |
Resistenza a contatto: |
≤5mΩ |
Colore: |
Nero/rosso |
Nome del prodotto: |
cavo di estensione del pannello solare |
Imballaggio: |
PP BAG |
Tipo di cavo solare: |
4 mm |
Corrente valutata:: |
30a |
Resistenza a contatto: |
≤5mΩ |
Colore: |
Nero/rosso |
20 m 4 mm2 cavo di connessione professionale modulo solare a controllo di carica solare
56/.285 (4.0 mm2) Rame rinfrescato in scatole
XLPE isolato.
630/1000Vdc Cable SOLAR rivestito con XLPO
Rame senza ossigeno, conforme RoHS XLPO
Tipo | Croce | Stringhe | Conduttore | Conduttore | Altri | Classificato | Classificato | Peso |
sezione | progettazione | diametro | resistenza | diametro | tensione | corrente | ||
mm2 | No.x ø (mm) | mm | Ω /km | mm | VAC/DC | A | Kg/km | |
PV-1*1,5 mm2 | 1.5 | 30x ø 0.25 | 1.6 | 13.5 | 4.5 | 1000/1800 | 30 | 35 |
PV-1*2,5 mm2 | 2.5 | 50x ø 0.25 | 2.0 | 8.21 | 4.9 | 1000/1800 | 41 | 50 |
PV-1*4,0 mm2 | 4.0 | 56x ø 0.3 | 2.6 | 5.09 | 5.1 | 1000/1800 | 55 | 70 |
PV-1*6,0 mm2 | 6.0 | 84x ø 0.3 | 3.3 | 3.39 | 6.1 | 1000/1800 | 70 | 95 |
Collegamento
tensione nominale: | 1000 V |
Corrente nominale: | 22A ((2.5mm2), 30A ((4mm2,6mm2) |
tensione di prova: | 6KV ((50Hz) |
Grado di protezione: | IP67/IP2X |
Materiale isolante: | PC/PA/PPO/TPE |
Materiale di contatto: | di rame placcato argento |
Temperatura di funzionamento: | -40°C~+90°C |
Classe di sicurezza: | 2 |
Classe di fiamma: | UL94-V0 |
Resistenza al contatto dei connettori della spina: | ≤ 5mΩ |
Forza di inserimento: | ≤ 50N |
Ritirare la forza: | ≥ 50N |
Cavo adatto: | 2.5mm2/4mm2/6mm2 ((AWG14/12/10) |
Sistema di chiusura: | Prendila. |
Numero del prodotto. | DC-DC |
Voltaggio nominale | TUV 1000V DC |
Corrente nominale | 30A |
Sezioni trasversali di cavi adeguate | 2.5mm2 ~ 10.0mm2 / 14AWG ~ 8AWG |
Dimensione del terminale | Φ4,0 mm |
Tensione di prova | DC 8KV 1 minuto |
Grado di inquinamento | 2 |
Classe di protezione | Classe II |
Materiale terminale | Acciaio inossidabile |
Resistenza al contatto | ≤ 5mΩ |
Materiali isolanti | PPC |
Classificazione IP | IP67 ((IEC 60529) |
Forza di trazione | ≥ 50N |
Forza di inserimento | ≤ 50N |
Temperatura di prova | -40°C ~ +85°C |
Classe di fiamma | UL94V - 0 |
Istruzioni di assemblaggio
Durante l' auto-assemblaggio,se vengono utilizzati pezzi e utensili diversi da quelli indicati o se le istruzioni per la preparazione e il montaggio descritte non sono rispettate, non possono essere garantite né la sicurezza né la conformità ai dati tecnici..
Per la protezione da scosse elettriche, i connettori fotovoltaici devono essere isolati dall'alimentazione elettrica durante l'assemblaggio o lo smontaggio
Il prodotto finale deve essere protetto da scosse elettriche
Disconnessione sotto carico:Le connessioni di spina fotovoltaica non devono essere scollegate durante il carico. Possono essere posizionate in stato di non carico spegnendo il convertitore CC/AC o rompendo l'interruttore del circuito CA.È consentito il collegamento e il distacco sotto tensione
I connettori scollegati devono essere protetti da sporco e acqua con tappi di tenuta.
Le parti collegate sono impermeabili IP67
Vantaggi:
• Assemblaggio semplice, rapido, sicuro ed efficace
• Sviluppare in modo indipendente,progettare in modo innovativo,avere diritti di proprietà intellettuale indipendenti,adattarsi direttamente al connettore
• Alta resistenza meccanica
• Trasporto di corrente e tensione elevate: 30A,1000VDC
• Bassa resistenza alla transizione
• Progettazione innovativa sigillata, impermeabile e resistente alla polvere: IP68
• Materiale plastico eccellente, UL 94-V0,ampia gamma di temperature: -40°C a 90°C, resistente alle intemperie e ai raggi UV per un'applicazione all'aperto a lungo termine
• Approvato dal TUV

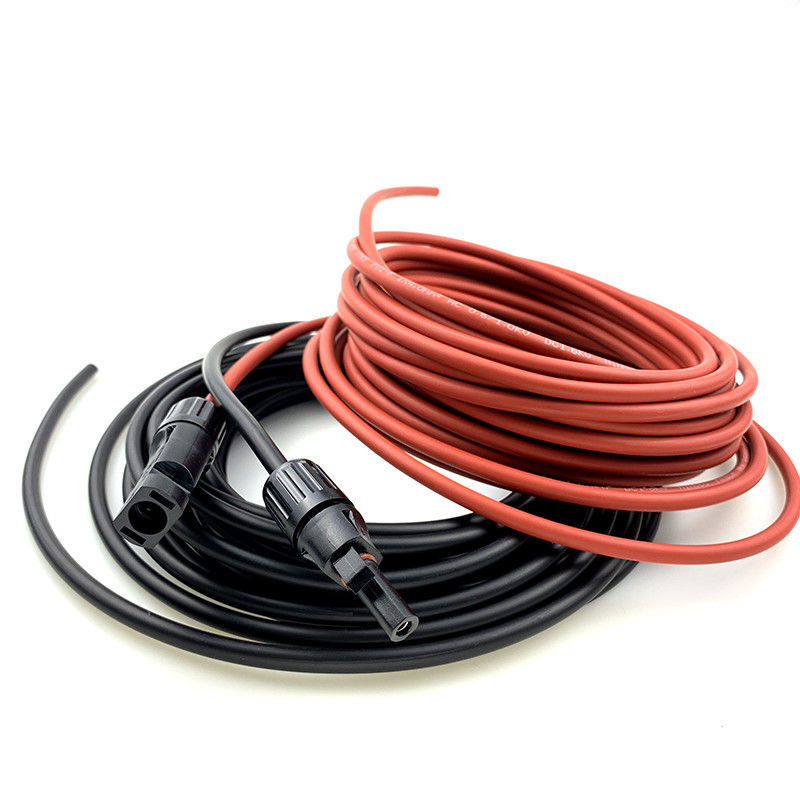

Immagine del cavo di estensione del pannello solare da 4 mm
FAQ:
1Quando posso avere il preventivo?
Entro 24 ore dalla ricezione dell'inchiesta, se è molto urgente per ottenere il prezzo, si prega di chiamare per dare specifiche complete sul cavo. Il prezzo sarà calcolato presto.
2Quanto ci vuole alla consegna?
Di solito entro 3-4 giorni lavorativi dopo il pagamento, principalmente in base alla quantità.
3Quali sono i termini di pagamento?
Accettiamo T/T (trasferimento bancario), L/C
4Accettate l'ordine personalizzato?
- Sì, è vero.
5Offrite OEM e ODM?
Sì. OEM e ODM sono disponibili.
