H1Z2Z2-K 1x4mm2 Cavo elettrico a corrente continua Cavo solare Cavo fotovoltaico 100m / roll Packing
Cavo elettrico 4mm2 Cavo solare CC Cavo solare fotovoltaico Cavo fotovoltaico CE
Specifiche
Cavo fotovoltaico PV Cavo solare CC Caratteristiche tecniche:
Tensione di esercizio: CA: 600/1000 V CC: 900/1800 V
Tensione massima: 1,8 kV
Tensione di prova: 6,5 kV CA
Temperatura di esercizio: -40-90 o C
Raggio di curvatura:
Fisso: 4 x diametro esterno
Flessibile: 5 x diametro esterno
Temperatura massima del conduttore: 120 o C
Temperatura massima del conduttore in cortocircuito: 250°C
Resistenza di isolamento: 10 MΩ x km
| Sezione |
AWG |
Resistenza massima del conduttore a 20ºC |
Resistenza di isolamento massima a 20ºC |
Resistenza di isolamento massima a 90ºC |
Capacità di trasporto di corrente |
| Cavo singolo libero in aria |
Cavo singolo su superfici |
2 cavi caricati adiacenti su superfici |
| mm2 |
- |
Ω |
MΩ.km |
MΩ.km |
A |
A |
A |
| 1.5 |
16 |
13.7 |
859 |
0.859 |
30 |
29 |
24 |
| 2.5 |
14 |
8.21 |
691 |
0.691 |
41 |
39 |
33 |
| 4 |
12 |
5.09 |
579 |
0.579 |
55 |
52 |
44 |
Applicazione:
Applicato ai pannelli solari per la generazione di energia e ai componenti correlati del cablaggio, collegamento, particolarmente adatto per esterni. Resistenza alla luce solare, anti-invecchiamento, Utilizzo di materiali ignifughi a basso fumo senza alogeni, di grado superiore, più sicurezza.
| Nome |
Cavo PV |
| Descrizione del prodotto |
Ampiamente utilizzato in installazioni solari interne ed esterne, installazioni elettriche, interni ed esterni, aree a rischio di esplosione, fabbriche, industrie industriali e agricole. |
| Caratteristiche del prodotto |
Basso fumo senza alogeni, buon freddo, resistente ai raggi ultravioletti, all'ozono e agli agenti atmosferici. |
| Ritardante di fiamma, resistenza al taglio e alla penetrazione. |
| Livello di protezione del cavo livello Ⅱ. |
| Con 150 ℃ cavo fotovoltaico a radiazione come materiali isolanti, il ritardante di fiamma senza alogeni è senza alogeni, resina di polietilene modificata non tossica a basso fumo hengjing come materia prima principale, aggiungere senza alogeni, non tossico, ritardante di fiamma, stabilizzatore di calore, eliminare l'agente fumogeno, conservante, come fertilizzante, non contiene alogeni, metalli pesanti, fosforo. |
| È conforme a ROHS e la resistenza di isolamento è piccola dopo l'immersione. |
| Elettrico |
1. La resistenza CC: il cavo finito a 20 ℃ la resistenza CC del nucleo del filo conduttore non è superiore a 5,09 Ω/km |
| 2. La resistenza di isolamento: la resistenza di isolamento del cavo finito a 20 ℃ non deve essere inferiore a 1014 Ω. Cm, la resistenza di isolamento del cavo finito a 90 ℃ non è inferiore a 1011 Ω. Cm |
| 3. La resistenza superficiale della guaina: la resistenza della superficie della guaina del cavo finito non deve essere inferiore a 109 Ω. |

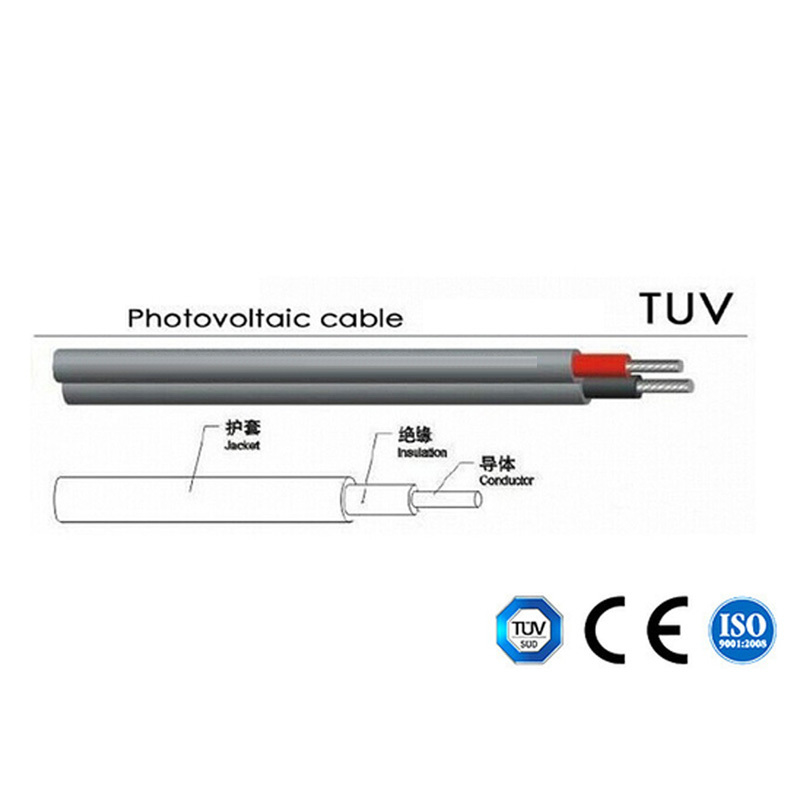

| Struttura del cavo |
Conduttore: filo di rame stagnato 2.5, 4,6,10,16 mm2 PV1 - F |
| 25,16 e 10, 6,4,2.5 mm2 filo PV |
| Isolamento: > 0,5 mm di spessore con materiale a basso fumo e senza alogeni e soddisfa il limite specificato dal cliente. |
| Guaina: spessore del materiale a basso fumo e senza alogeni > 0,5 mm. |
| Parametri dettagliati |
Temperatura ambiente: - 40 ℃ ~ + 90 ℃ |
| La temperatura più alta del conduttore: 120 ℃ (consentire 5 s in temperatura di cortocircuito 200 ℃) |
| Tensione limitata: CA0,6/1kv cc1,8kv. |
(Produciamo anche mononucleo da 2,5 mm2, 6 mm2, 10 mm2 e 16 mm2, oltre a doppi nuclei,
si prega di consultarmi direttamente se necessario)
Imballaggio e spedizione:
Informazioni sull'imballaggio e la spedizione del prodotto:
Il nostro prodotto Cavo solare CC è accuratamente imballato per garantire la sua consegna sicura. Ogni cavo è avvolto ordinatamente e posto in una robusta scatola di cartone per evitare danni durante il trasporto.
Informazioni sulla spedizione:
Offriamo spedizioni veloci e affidabili per tutti gli ordini del nostro Cavo solare CC. Il tuo ordine verrà elaborato e spedito entro 1-2 giorni lavorativi. Una volta spedito, riceverai un numero di tracciamento per monitorare lo stato della tua consegna.
FAQ:
D: Qual è il numero di modello del Cavo solare CC?
R: Il numero di modello è H1Z2Z2-K.
D: Dove viene prodotto il Cavo solare CC?
R: Il prodotto è fabbricato in Cina.
D: Quali certificazioni ha il Cavo solare CC?
R: Il Cavo solare CC è certificato da TUV, CE, ISO9001, CQC, CPR e BCA.
D: Qual è la quantità minima d'ordine per il Cavo solare CC?
R: La quantità minima d'ordine è 500.
D: Quali sono i dettagli dell'imballaggio per il Cavo solare CC?
R: Il Cavo solare CC è confezionato in rotoli da 100 m ciascuno.
