Dettagli del prodotto
Luogo di origine: La CINA
Certificazione: ISO9001/TUV/CE
Numero di modello: H1Z2Z2-K 1x4mmq
Termini di trasporto & di pagamento
Quantità di ordine minimo: 250m
Prezzo: negotiable
Imballaggi particolari: 250m per rotolo, 500m per cartone
Tempi di consegna: 3-10days
Termini di pagamento: L/C, T/T
Capacità di alimentazione: 70000m al giorno
Nome del prodotto: |
Cavo solare di CC |
Conduttore: |
Rame in scatola |
Applicazione: |
Centrale elettrica |
Colore: |
nero o rosso |
Diametro esterno del cavo: |
5.5mm |
imballaggio: |
250m per rotolo |
Dimensione del cavo: |
4MM2 |
Nome del prodotto: |
Cavo solare di CC |
Conduttore: |
Rame in scatola |
Applicazione: |
Centrale elettrica |
Colore: |
nero o rosso |
Diametro esterno del cavo: |
5.5mm |
imballaggio: |
250m per rotolo |
Dimensione del cavo: |
4MM2 |

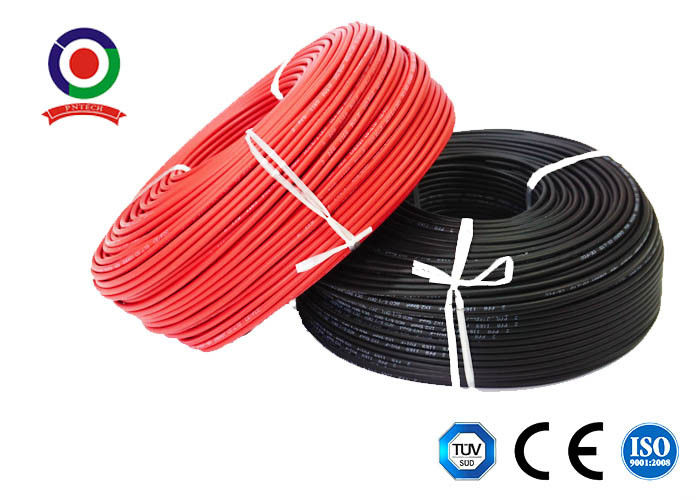

Cavo solare fotovoltaico TUV EU En50618 1500V DC 1.5sqmm per sistema solare
Specifiche
Cavi flessibili adatti per installazioni mobili e fisse; Adatti per il collegamento tra pannelli fotovoltaici e tra pannelli fotovoltaici e inverter AC; Adatti per uso interno ed esterno.
I materiali utilizzati nella costruzione di questi cavi superano il test di resistenza termica specificato nella norma EN 60216 per +120 ºC (indice di temperatura). La conformità a questo test prevede che, con una corretta installazione, funzionamento e manutenzione, la durata stimata del cavo sia di 30 anni a 90 °C.
Tipo | Sezione | Design del conduttore | Diametro del conduttore | Resistenza del conduttore | Diametro esterno | Tensione nominale | Corrente nominale |
H1Z2Z2-K 1x2.5mm2 | 2.5mm2 | 36x φ0.285mm | 2.0mm | 8.21 Ω/km | 5.0mm | 1500VDC | 50A |
H1Z2Z2-K 1x4mm2 | 4mm2 | 56x φ0.285mm | 2.6mm | 5.09 Ω/km | 5.5mm | 1500VDC | 70A |
H1Z2Z2-K 1x6mm2 | 6mm2 | 78x φ0.285mm | 3.3mm | 3.52 Ω/km | 6.1mm | 1500VDC | 95A |
H1Z2Z2-K 1x10mm2 | 10mm2 | 80x φ0.4mm | 4.4mm | 1.95 Ω/km | 7.2mm | 1500VDC | 98A |
H1Z2Z2-K 1x16mm2 | 16mm2 | 120x φ0.4mm | 5.2mm | 1.24 Ω/km | 8.2mm | 1500VDC | 132A |
Applicazione:
Applicato ai pannelli solari per la generazione di energia e ai relativi componenti del cablaggio, collegamento, particolarmente adatto per esterni. Resistenza alla luce solare, anti-invecchiamento, Utilizzo di materiali ignifughi a basso fumo e senza alogeni, di grado superiore, più sicurezza.
Nome | Cavo PV |
Descrizione del prodotto | Ampiamente utilizzato in installazioni solari interne ed esterne, installazioni elettriche, interni ed esterni, aree a rischio di esplosione, fabbriche, industrie industriali e agricole. |
Caratteristiche del prodotto | Basso fumo senza alogeni, buon freddo, resistente ai raggi ultravioletti, all'ozono e agli agenti atmosferici. |
Ritardante di fiamma, resistenza al taglio e alla penetrazione. | |
Livello di protezione del cavo livello Ⅱ. | |
Con 150 ℃ di radiazione del cavo fotovoltaico come materiali isolanti, il ritardante di fiamma senza alogeni è senza alogeni, resina di polietilene modificata non tossica a basso fumo come materia prima principale, aggiungere senza alogeni, non tossico, ritardante di fiamma, stabilizzatore di calore, eliminare l'agente fumogeno, conservante, come fertilizzante, non contiene alogeni, metalli pesanti, fosforo. | |
È conforme a ROHS e la resistenza di isolamento è piccola dopo l'immersione. | |
Elettrico | 1. La resistenza CC: il cavo finito a 20 ℃, la resistenza CC del nucleo del filo conduttore non è superiore a 5.09 Ω/km |
2. La resistenza di isolamento: la resistenza di isolamento del cavo finito a 20 ℃ non deve essere inferiore a 1014 Ω. Cm, la resistenza di isolamento del cavo finito a 90 ℃ non è inferiore a 1011 Ω. Cm | |
3. La resistenza superficiale della guaina: la resistenza della superficie della guaina del cavo finito non deve essere inferiore a 109 Ω. | |
Struttura del cavo | Conduttore: filo di rame stagnato 2.5, 4,6,10,16 mm2 PV1 - F |
25,16 e 10, 6,4,2.5 mm2 filo PV | |
Isolamento: > 0.5mm di spessore con materiale a basso fumo e senza alogeni e soddisfa il limite specificato dal cliente. | |
Guaina: spessore del materiale a basso fumo e senza alogeni > 0.5mm. | |
Parametri dettagliati | Temperatura ambiente: - 40 ℃ ~ + 90 ℃ |
La temperatura più alta del conduttore: 120 ℃ (consentire 5 s in temperatura di cortocircuito 200 ℃) | |
Tensione limitata: AC0.6/1kv dc1.8kv. |
(Produciamo anche monofilari da 2.5mm2, 4mm2, 6mm2,10mm2 e 16mm2, oltre a doppini,
si prega di consultarmi direttamente se necessario)
FAQ:
1. Quando posso ottenere il preventivo?
Entro 24 ore dalla ricezione della richiesta, se sei molto urgente di ottenere il prezzo, chiamaci per fornire le specifiche complete sul cavo. il prezzo verrà calcolato a breve.
2. Quanto tempo per la consegna?
Di solito entro 3-4 giorni lavorativi dopo il pagamento, principalmente in base alla quantità.
3. Quali sono i tuoi termini di pagamento?
Accettiamo T/T (bonifico bancario), L/C
4. Accetti l'ordine personalizzato?
Sì, lo facciamo.
5. Offrite OEM e ODM?
Sì. OEM e ODM sono disponibili.
