Dettagli del prodotto
Luogo di origine: La CINA
Marca: Pntech
Certificazione: TUV/CE/ISO9001
Numero di modello: H1Z2Z2-K 1x4mm2
Termini di trasporto & di pagamento
Quantità di ordine minimo: 100m / rotolo
Prezzo: negotiable
Imballaggi particolari: 100m / rotoli 250m/rotolo, due rotoli per cartone, dimensione del cartone: 42*42*22cm inoltre imball
Tempi di consegna: 3-7days
Termini di pagamento: L/C, T/T
Capacità di alimentazione: 70000m al giorno
Nome di prodotto: |
4mm2 cavo solare di CC XLPE |
corrente: |
55A |
Materiale di isolamento: |
XLPE |
Struttura: |
56/0.3mm |
Materiale del conduttore: |
Rame in scatola incagliato |
Cavo OD: |
5.7mm |
resistenza: |
≤5.09 (Ω/KM) |
Tensione nominale: |
CA Uo/U0.6~1.0KV, DC1.5KV |
Colore: |
Il nero/rosso |
Gamma di temperature: |
-40℃~+90℃ |
Nome di prodotto: |
4mm2 cavo solare di CC XLPE |
corrente: |
55A |
Materiale di isolamento: |
XLPE |
Struttura: |
56/0.3mm |
Materiale del conduttore: |
Rame in scatola incagliato |
Cavo OD: |
5.7mm |
resistenza: |
≤5.09 (Ω/KM) |
Tensione nominale: |
CA Uo/U0.6~1.0KV, DC1.5KV |
Colore: |
Il nero/rosso |
Gamma di temperature: |
-40℃~+90℃ |
Resistenza UV dell'isolamento doppio solare del cavo di CC XLPE di TUV EN50618 12AWG 4mm2 1.5KV
Costruzione
(1) conduttore: Tinned ha temprato il rame
(2) isolamento: 120°C XLPE, nero
(3) rivestimento: 120°C XLPE, il nero o rosso
1. Tensione nominale: CA di U0/U=600/1000V, CC 1000/1800V;
2. Tensione di prova: 6500V, 50Hz, 5Min.
3. Valutazione di temperatura: 45oC fino a +125oC, -40oF fino a +257oF, temperatura ambiente: 25years (TUV) -40oC fino a +90oC, -40oF fino a +194oF. temperatura massima di cortocircuito: 280oC, +536oF.
4. Raggio di piegamento: Installation>4X fisso occasionalmente moved>5X
Tipo | Sezione trasversale | Progettazione del filo | Diametro del conduttore | Resistenza del conduttore | Diametro esterno | Tensione nominale | Corrente nominale |
H1Z2Z2-K 1x4mm2 | 4mm2 | 56x φ0.3mm | 2.6mm | 5,09 Ω/km | 5.7mm | 1500VDC | 55A |
Applicazioni
Il singolo conduttore, il cavo luce-resistente e fotovoltaico 90°C stimato ha bagnato o 105°C 2000V asciutto per i collegamenti di collegamento delle centrali elettriche fotovoltaiche al suolo e senza collegamento a terra come descritto nella parte 690,31 (A) ed in altre parti applicabili del codice elettrico nazionale (NEC), NFPA 70
Opzioni:
Bande colorate di identificazione di fase disponibili a richiesta
Multiplazione disponibile a richiesta
Caratteristiche:
90°C stimato secco ed umido
Deformazione-resistente alle temperature elevate
Resistenza all'umidità eccellente,
Proprietà elettriche stabili sopra una vasta gamma di temperature
Resistenza eccellente ai tagli di compressione e di schiacciamento
Resistente alla maggior parte dia petrolio e dei prodotti chimici
UV/sunlight-resistant
Incontra la prova fredda della curvatura a -40°C
Nome di prodotto | Cavo solare standard di TUV |
Modello NO. | H1Z2Z2-K 1x 4mm2 |
Tensione | Cavo ad alta tensione |
Materiale di isolamento | XLPE |
Forma materiale | Cavo rotondo |
Certificazione | ROSH, CE, TUV |
Norme | TUV EN50618 |
I centri | Il 1 centro |
Pacchetto di trasporto | Tamburo Ferro-di legno, tamburo del ferro |
Applicazione | Costruzione, sotterraneo, industriale, centrale elettrica |
Materiale della guaina | XLPE |
Materiale del centro del cavo | Rame in scatola |
Sezione trasversale | 4mm2 |
Nome | Cavo di PV |
La descrizione di prodotto | Ampiamente usato nelle installazioni solari dell'interno ed all'aperto, nelle industrie industriali ed agricole dell'interno ed all'aperto, esplosione-inclini elettriche dell'installazione, di aree, delle fabbriche. |
Caratteristiche di prodotto | Fumo basso senza alogeno, buon freddo, ultravioletto, ozono - resistente e tempo - resistente. |
Ignifugo, tagliando resistenza e resistenza di penetrazione. | |
Livello del Ⅱ del livello di protezione del cavo. | |
Con radiazione fotovoltaica del cavo di 150 ℃ come materiali di isolamento, ignifugo libero dell'alogeno è polietilene modificato senza alogeno e non tossico che hengjing leggermente la resina poichè la materia prima principale, aggiunge senza alogeno, non tossico, ignifugo, stabilizzante termico, elimina l'agente di fumo, preservativo, quale fertilizzante, non contiene l'alogeno, i metalli pesanti, fosforo. | |
Si conforma a ROHS e la resistenza di isolamento è piccola dopo l'immersione. | |
Elettrico | 1. La resistenza di CC: il cavo finito alla resistenza conduttiva di CC del centro del cavo di 20 ℃ non è maggior di 5,09 Ω/km |
2. La resistenza di isolamento: la resistenza di isolamento finita di cavo a ℃ 20 non dovrebbe più di meno di 1014 Ω. cm, la resistenza di isolamento finita del cavo a ℃ 90 non sono di meno di 1011 Ω. cm | |
3. La resistività superficiale della guaina: la resistenza della superficie finita del conduttore dovrebbe essere non di meno di 109 Ω. | |
Struttura del cavo | Conduttore: filo di rame in scatola 2,5, 4, 6, 10, 16 millimetri di ^ 2 PV1 - F |
25, 16 e 10, 6, 4, 2 millimetri di ^ un cavo da 2 PV | |
Isolamento: > 0.5mm densamente con il materiale basso dell'alogeno e del fumo ed incontrano il limite specificato del cliente. | |
Guaina: spessore materiale libero basso dell'alogeno e del fumo > 0.5mm. | |
Parametri dettagliati | Temperatura ambiente: - 40 ℃ ~ + ℃ 90 |
Il più alta temperatura del conduttore: ℃ 120 (permetta 5 s nel ℃ della temperatura 200 del cortocircuito) | |
Tensione limitata: AC0.6/1kv dc1.8kv. |
(Inoltre produciamo il singolo centro di 2.5mm2, 6mm2, 10mm2 e 16mm2 come pure i centri doppi,
consultimi prego direttamente se necessario)

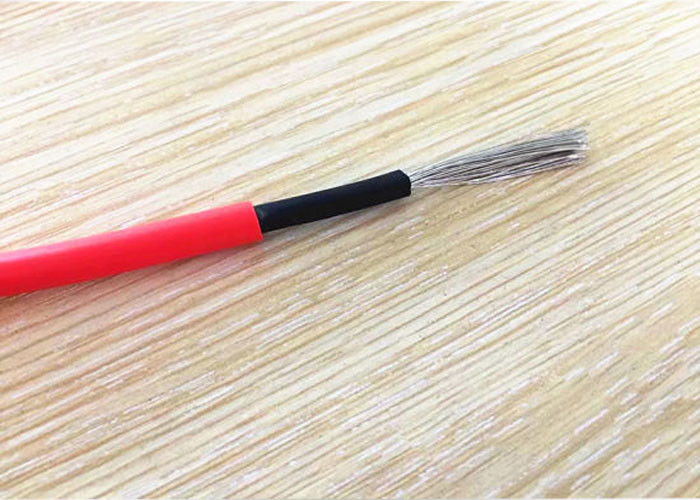

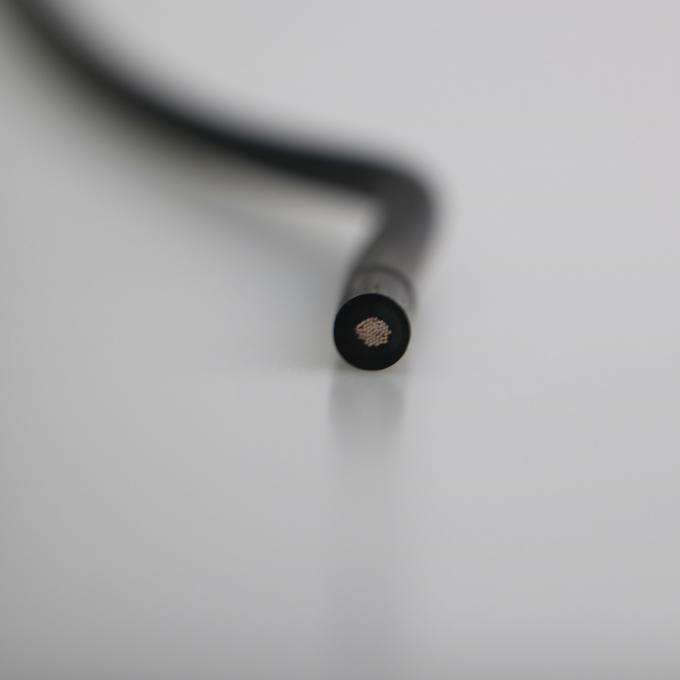

Immagini 4mm2 del cavo solare di CC XLPE
