Dettagli del prodotto
Luogo di origine: La CINA
Marca: Pntech
Certificazione: TUV/CE/CQC/ISO9001
Numero di modello: PV1-F 1X16mm2
Termini di trasporto & di pagamento
Quantità di ordine minimo: 100m
Prezzo: Negotiation
Imballaggi particolari: 100m/roll, due rotoli per cartone, dimensione del cartone: 42*42*22cm inoltre imballano secondo i re
Tempi di consegna: 3-15days
Termini di pagamento: L/C, T/T, Western Union
Capacità di alimentazione: 70000 metri al giorno
Nome di prodotto: |
cavo di PV XLPE del ² di 16mm |
Materiale di isolamento: |
XLPE |
CONDUTTORE: |
RAME IN SCATOLA |
Costruzione: |
120/0.4mm |
Spessore: |
0.8mm |
Resistenza:: |
1,24 Ω/km (MASSIMO a 20℃) |
Cavo OD: |
10.2mm |
Colore: |
Il nero o rosso |
Nome di prodotto: |
cavo di PV XLPE del ² di 16mm |
Materiale di isolamento: |
XLPE |
CONDUTTORE: |
RAME IN SCATOLA |
Costruzione: |
120/0.4mm |
Spessore: |
0.8mm |
Resistenza:: |
1,24 Ω/km (MASSIMO a 20℃) |
Cavo OD: |
10.2mm |
Colore: |
Il nero o rosso |
CC isolata doppia della garanzia 1.8KV del cavo 25years di resistenza UV 16mm2 PV XLPE di TUV
Descrizione:
Cavo: Filo di rame in scatola incagliato, conformemente a IEC60228, VDE0295 classe 5
Isolamento di Internam: poliolefina unita con legami atomici incrociati
Codice colore: il nero, rosso
Guaina esterna: poliolefina unita con legami atomici incrociati
Colori della guaina: il nero, rosso
Applicazione fotovoltaica del cavo di energia solare di CC del cavo di PV
Questi cavi sono progettati per il collegamento dei componenti di sistema fotovoltaici dentro e fuori
delle costruzioni e delle attrezzature con gli alti requisiti meccanici ed il tempo estremo
circostanze.
Norme fotovoltaiche del cavo di energia solare di CC del cavo di PV
EN 50618 DI BACCANO
Prestazione di resistenza al fuoco: IEC 60332-1
Emissione di fumo bassa: EN/IEC 61034-2
L'alogeno libera secondo en 50525-1, annesso B
Corrosività bassa dei gas secondo en 50267-2-2, IEC 60754-2
Carattere fotovoltaico di CableTechnical di energia solare di CC del cavo di PV:
Tensione di funzionamento: CA: CC 600/1000V: 1800V
Tensione di Maxium: 1.8KV
Tensione di prova: CA 6.5kV
Temperatura di lavoro: - 40-90 º C
Radiu di piegamento:
Fisso: un diametro esterno di 4 x
Flesso: un diametro esterno di 5 x
Temperatura di Max. Conductor: 120º C
Temperatura massima del conduttore di cortocircuito: 250°C
Resistenza di isolamento: 10 MΩ x chilometro
| Tipo | Incrocio | Filo | Conduttore | Conduttore | Esterno | Stimato | Stimato | Peso | |
| sezione | progettazione | diametro | resistenza | diametro | tensione | corrente | |||
| millimetro di ² | Ø di No.x (millimetro) | millimetro | Ω /km | millimetro | VAC/DC | A | Kg/km | ||
| ² di PV-1*1.5 millimetro | 1,5 | 30x ø 0,25 | 1,6 | 13,5 | 4,8 | 1000/1800 | 30 | 35 | |
| ² di PV-1*2.5 millimetro | 2,5 | 50x ø 0,25 | 2,0 | 8,21 | 5,3 | 1000/1800 | 41 | 50 | |
| ² di PV-1*4.0 millimetro | 4,0 | 56x ø 0,3 | 2,6 | 5,09 | 6,1 | 1000/1800 | 55 | 70 | |
| ² di PV-1*6.0 millimetro | 6,0 | 84x ø 0,3 | 3,3 | 3,39 | 7,1 | 1000/1800 | 70 | 95 | |
| ² di PV-1*10.0 millimetro | 10,0 | 80x ø 0,4 | 4,4 | 1,95 | 8,5 | 1000/1800 | 98 | 155 | |
| ² di PV-1*16 millimetro | 16,0 | 120x ø 0,4 | 5,2 | 1,24 | 10,2 | 1000/1800 | 132 | 230 | |
| ² di PV-1*25 millimetro | 25,0 | 196x ø 0,40 | 7,4 | 0,795 | 12,0 | 1000/1800 | 176 | 341 | |
| ² di PV-1*35 millimetro | 35,0 | 276x ø 0,40 | 9,00 | 0,565 | 14,0 | 1000/1800 | 218 | 467 | |
Caratteristiche:
1) I materiali uniti con legami atomici incrociati fascio di elettroni non si fondono o non scorrono, neppure alla resistenza ad alta temperatura e alta contro il calore, al freddo, all'abrasione, a resistente UV, ad ozono e ad idrolisi.
2) questi cavi forniscono i mezzi per collegare fra i pannelli fotovoltaici (PV) e dai pannelli all'invertitore.
3) funzionano a tensione di CC e forniscono la lunga vita nelle circostanze esposte.
| Nome | Cavo di PV |
| La descrizione di prodotto | Ampiamente usato nelle installazioni solari dell'interno ed all'aperto, nelle industrie industriali ed agricole dell'interno ed all'aperto, esplosione-inclini elettriche dell'installazione, di aree, delle fabbriche. |
| Caratteristiche di prodotto | Fumo basso senza alogeno, buon freddo, ultravioletto, ozono - resistente e tempo - resistente. |
| Ignifugo, tagliando resistenza e resistenza di penetrazione. | |
| Livello del Ⅱ del livello di protezione del cavo. | |
| Con radiazione fotovoltaica del cavo di 150 ℃ come materiali di isolamento, ignifugo libero dell'alogeno è polietilene modificato senza alogeno e non tossico che hengjing leggermente la resina poichè la materia prima principale, aggiunge senza alogeno, non tossico, ignifugo, stabilizzante termico, elimina l'agente di fumo, preservativo, quale fertilizzante, non contiene l'alogeno, i metalli pesanti, fosforo. | |
| Si conforma a ROHS e la resistenza di isolamento è piccola dopo l'immersione. | |
| Elettrico | 1. La resistenza di CC: il cavo finito alla resistenza conduttiva di CC del centro del cavo di 20 ℃ non è maggior di 5,09 Ω/km |
| 2. La resistenza di isolamento: la resistenza di isolamento finita di cavo a ℃ 20 non dovrebbe più di meno di 1014 Ω. cm, la resistenza di isolamento finita del cavo a ℃ 90 non sono di meno di 1011 Ω. cm | |
| 3. La resistività superficiale della guaina: la resistenza della superficie finita del conduttore dovrebbe essere non di meno di 109 Ω. | |
| Struttura del cavo | Conduttore: filo di rame in scatola 2,5, 4, 6, 10, 16 millimetri di ^ 2 PV1 - F |
| 18, 16 e 14, 12, 10, 8, 6, 4, 2 millimetri di ^ un cavo da 2 PV | |
| Isolamento: > 0.5mm densamente con il materiale basso dell'alogeno e del fumo ed incontrano il limite specificato del cliente. | |
| Guaina: spessore materiale libero basso dell'alogeno e del fumo > 0.5mm. | |
| Parametri dettagliati | Temperatura ambiente: - 40 ℃ ~ + ℃ 90 |
| Il più alta temperatura del conduttore: ℃ 120 (permetta 5 s nel ℃ della temperatura 200 del cortocircuito) | |
| Tensione limitata: AC0.6/1kv dc1.8kv. |
FAQ:
1. Quando posso ottenere la citazione?
Entro 24 ore di ottenere l'indagine, se siete molto urgente ottenere il prezzo, per favore
chiamici per dare le specifiche complete circa il cavo. il prezzo sarà calcolato presto.
2. Quanto tempo circa la consegna?
Solitamente entro 3-4 giorni lavorativi dopo il pagamento, pricipalmente secondo la quantità.
3. Che cosa è i vostri termini di pagamento?
Accettiamo T/T (trasferimento bancario), L/C
4. Accettate l'ordine su misura?
Sì, facciamo.
5. Offrite l'OEM & il ODM?
Sì. L'OEM & il ODM sono disponibili.

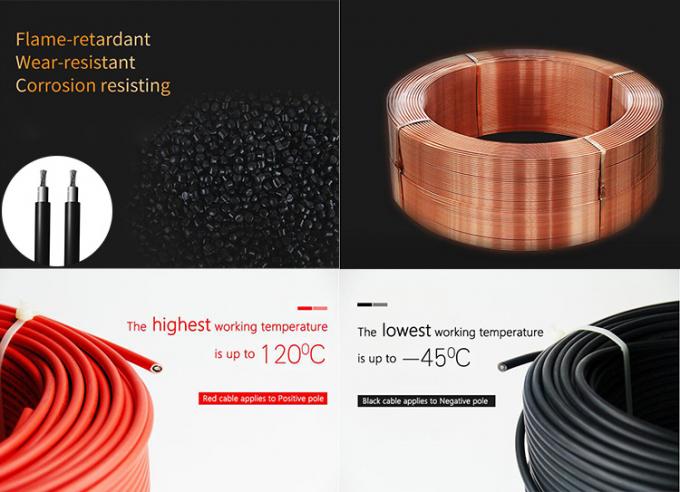

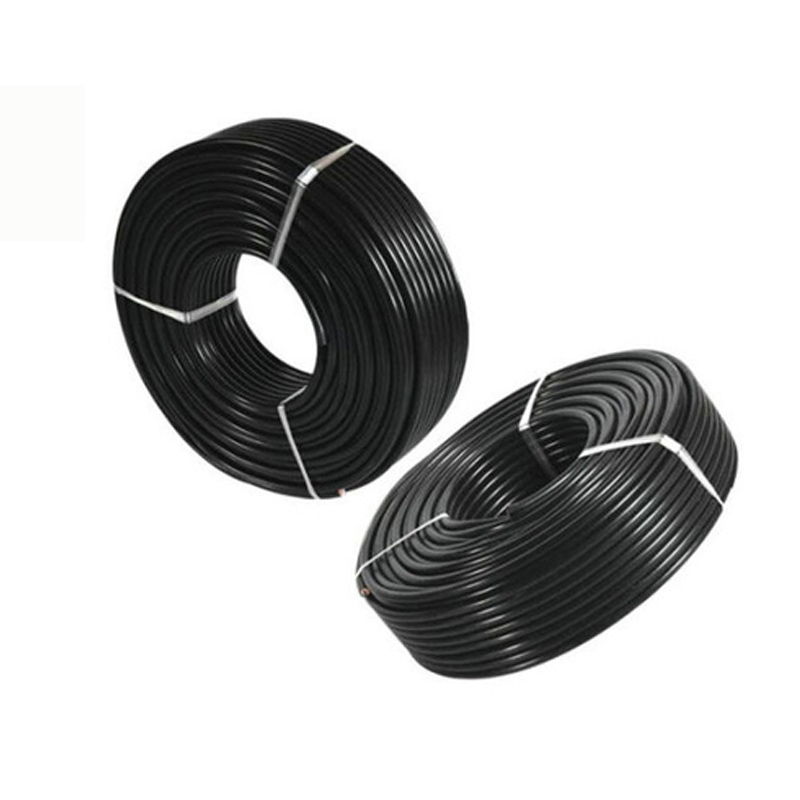

Un'immagine del cavo di CC di PV del ² di 16mm
