Cavo di estensione solare di bassa tossicità
, Cavo di estensione solare IP67
Cavo di estensione placcato argento del pannello solare di bassa tossicità IP67
Il cavo di estensione solare di bassa tossicità IP67, argento ha placcato il cavo solare di rame di CC
Caratteristiche generali: Il cavo fatto del fascio di elettroni ha unito con legami atomici incrociati l'isolamento ed il rivestimento; alta resistenza contro calore, freddo, olio, abrasione, ozono, UV e tempo;
con reazione migliore nel caso di fuoco. fumo basso, alogeno libero, fiamma libera, ignifugo; flessibile, facile spogliare, ingombro molto basso, estremamente, estremamente meccanicamente robusto, vita molto lunga.
| Tipo |
Incrocio |
Filo |
Conduttore |
Conduttore |
Esterno |
Stimato |
Stimato |
Peso |
| sezione |
progettazione |
diametro |
resistenza |
diametro |
tensione |
corrente |
| millimetro di ² |
Ø di No.x (millimetro) |
millimetro |
Ω /km |
millimetro |
VAC/DC |
|
Kg/km |
| ² di PV-1*1.5 millimetro |
1,5 |
30x ø 0,25 |
1,6 |
13,5 |
4,8 |
1000/1800 |
30 |
35 |
| ² di PV-1*2.5 millimetro |
2,5 |
50x ø 0,25 |
2,0 |
8,21 |
5,3 |
1000/1800 |
41 |
50 |
| ² di PV-1*4.0 millimetro |
4,0 |
56x ø 0,3 |
2,6 |
5,09 |
6,1 |
1000/1800 |
55 |
70 |
| ² di PV-1*6.0 millimetro |
6,0 |
84x ø 0,3 |
3,3 |
3,39 |
7,1 |
1000/1800 |
70 |
95 |
1. Il connettore adotta il tocco di canna con il tipo della inne-manopola.
2. Automatico-serratura permettere al collegamento più facile ed affidabile.
3. Figura popolare vestito la maggior parte dell'installazione del campo.
4. Rapidamente al connettore.
5. Prova dell'acqua ed impedire polvere.
6. Lunga vita.
| Tensione di tasso: |
1000v |
| Corrente nominale: |
22A (2.5mm2), 30A (4mm2,6mm2) |
| Tensione di prova: |
6KV (50Hz) |
| Protegga il grado: |
IP67/IP2X |
| Materiale di isolamento: |
PC/PA/PPO/TPE |
| Materiale del contatto: |
Rame placcato d'argento |
| Temperatura di funzionamento: |
-40°C~+90°C |
| Classe sicura: |
2 |
| Classe della fiamma: |
UL94-V0 |
| Contatti la resistenza delle spine: |
≤5mΩ |
| Forza di inserzione: |
≤50N |
| Ritiri la forza: |
≥50N |
| Cavo adatto: |
2.5mm2/4mm2/6mm2 (AWG14/12/10) |
| Chiusura del sistema a chiave: |
Rompa dentro |
| Prodotto no. |
CC-CC |
| Tensione nominale |
CC di TUV 1000V |
| Corrente nominale |
30A |
| Sezioni trasversali adatte del cavo |
2.5mm2 ~ 10.0mm2/14AWG ~ 8AWG |
| Dimensione terminale |
Φ4.0mm |
| Tensione di prova |
CC 8KV 1min |
| Grado di inquinamento |
2 |
| Classe di protezione |
Classe II |
| Materiale terminale |
Rame in scatola |
| Resistenza di contatto |
≤ 5mΩ |
| Materiali di isolamento |
PPO |
| Valutazione del IP |
IP67 (IEC 60529) |
| Forza inserita |
≥ 50N |
| Forza di inserzione |
≤ 50N |
| Temperatura della prova |
-40ºC~ +85ºC |
| Classe della fiamma |
UL94V - 0 |
Istruzioni dell'Assemblea
Durante l'assemblea, le parti e gli strumenti di auto altri quelli dichiarati sono usati o se le istruzioni di assemblea e della preparazione descritte qui poi sono trascurate nè la sicurezza nè la conformità with i dati tecnici può essere garantita.
Per la protezione contro scossa elettrica, i connettori di PV devono essere isolati dall'alimentazione elettrica mentre sono montato o smontato
Il prodotto finale deve ha assicurato la protezione da scossa elettrica
Disinserendo nell'ambito del carico: I collegamenti della spina di PV non devono essere disinseriti mentre nell'ambito del carico. Possono essere disposti in un nessuno stato del carico commutando fuori dal convertitore di DC/AC o rompendo l'interruttore di circuito di CA. Il tappo e disinserire mentre sotto tensione sono permessi
I connettori staccati dovrebbero essere protetti dalla sporcizia e dall'acqua con i cappucci di sigillamento.
Le parti tappate sono IP67 a tenuta d'acqua
Vantaggio:
• Assemblea archivata semplice, rapida, sicura ed efficace
• Sviluppi indipendente, progettazione innovatrice, abbia diritti di proprietà intellettuale indipendenti, adattabili al connettore direttamente
• Alta resistenza meccanica
• Trasporto di tensione ed a corrente forte: 30A, 1000VDC
• Resistenza bassa di transizione
• Sigillata innovatrice, impermeabile, progettazione di resistenza della polvere: IP68
• Materia plastica eccellente, UL 94-V0, ampia gamma di temperature: - 40°c a 90°c, a tempo ed a resistente UV per l'applicazione all'aperto da sempre
• Approvato da TUV

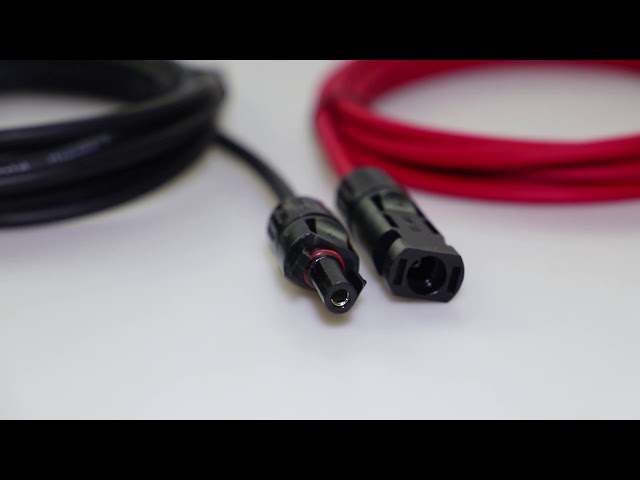

Immagine del cavo di estensione solare
FAQ:
1. Quando posso ottenere la citazione?
In 24 ore di ottenere l'indagine, se siete molto urgente ottenere il prezzo, chiamici prego per dare le specifiche complete circa il cavo. il prezzo sarà calcolato presto.
2. quanto tempo circa la consegna?
Solitamente entro 3-4 giorni lavorativi dopo il pagamento, pricipalmente secondo la quantità.
3. Che cosa è i vostri termini di pagamento?
Accettiamo T/T (trasferimento bancario), L/C
4. Accettate l'ordine su misura?
Sì, facciamo.
5. Offrite l'OEM & il ODM?
Sì. L'OEM & il ODM sono disponibili.
