Deformazione libera del centro del cavo elettrico dell'alogeno singola resistente a temperatura elevata

Luogo di origine La CINA
Marca Pntech
Certificazione TUV/CE/ISO9001
Numero di modello H1Z2Z2-K 1x10mm2
Quantità di ordine minimo 100m / rotolo
Prezzo Negotiation
Imballaggi particolari 100m/roll, due rotoli per cartone, dimensione del cartone: 42*42*22cm inoltre imballano secondo i re
Tempi di consegna 3-7days
Termini di pagamento L/C, T/T
Capacità di alimentazione 70000m al giorno
Dettagli
Nome di prodotto cavo solare di CC 10mm2 corrente 98A
Materiale di isolamento XLPE Struttura 80/0.4mm
Materiale del conduttore Rame in scatola incagliato Cavo OD 7.4mm
resistenza ≤1.95 (Ω/KM) Tensione nominale CA Uo/U0.6~1.0KV, DC1.5KV
Colore Il nero/rosso Gamma di temperature -40℃~+90℃
Evidenziare

cavo elettrico del singolo centro

,

cavo solare di tuv

Lasciate un messaggio
Descrizione di prodotto



L'isolamento solare del cavo XLPE di CC di TUV EN50618 8AWG 10mm2 1.5KV ha inscatolato il CA di rame 1KV



Conduttore: Rame nudo incagliato o rame in scatola
Isolamento: Materiale di isolamento termoindurente di ROHS, colore priore nero o come richiesta del cliente.
Guaina: materiale termoindurente del copolimero ROHS della poliolefina unito con legami atomici incrociati fascio di elettroni LSZH&UV-resistente, colore priore neri o come richiesta del cliente

1. Tensione nominale: CA di U0/U=600/1000V, CC 1000/1800V;
2. Tensione di prova: 6500V, 50Hz, 5Min.
3. Valutazione di temperatura: 45oC fino a +125oC, -40oF fino a +257oF, temperatura ambiente: 25years (TUV) -40oC fino a +90oC, -40oF fino a +194oF. temperatura massima di cortocircuito: 280oC, +536oF.
4. Raggio di piegamento: Installation>4X fisso occasionalmente moved>5X



Tipo Sezione trasversale Progettazione del filo Diametro del conduttore Resistenza del conduttore Diametro esterno Tensione nominale Corrente nominale
H1Z2Z2-K 1x10mm2 10mm2 80x φ0.4mm 4.4mm 1,95 Ω/km 7.4mm 1500VDC 98A



Applicazioni


Il singolo conduttore, il cavo luce-resistente e fotovoltaico 90°C stimato ha bagnato o 105°C 2000V asciutto per i collegamenti di collegamento delle centrali elettriche fotovoltaiche al suolo e senza collegamento a terra come descritto nella parte 690,31 (A) ed in altre parti applicabili del codice elettrico nazionale (NEC), NFPA 70


Costruzione


Conduttore: AWG 8 attraverso l'alluminio compatto 1000 del kcmil (8000 serie)
Isolamento: Polietilene unito con legami atomici incrociati ignifugo (XLPE), nero


Opzioni:


Bande colorate di identificazione di fase disponibili a richiesta
Multiplazione disponibile a richiesta


Caratteristiche:


90°C stimato secco ed umido
Deformazione-resistente alle temperature elevate
Resistenza all'umidità eccellente,
Proprietà elettriche stabili sopra una vasta gamma di temperature
Resistenza eccellente ai tagli di compressione e di schiacciamento
Resistente alla maggior parte dia petrolio e dei prodotti chimici
UV/sunlight-resistant
Incontra la prova fredda della curvatura a -40°C



Nome di prodotto Cavo solare standard di TUV
Modello NO. H1Z2Z2-K 1x 10mm2
Tensione Cavo ad alta tensione
Materiale di isolamento XLPE
Forma materiale Cavo rotondo
Certificazione ROSH, CE, TUV
Norme TUV EN50618
I centri Il 1 centro
Pacchetto di trasporto Tamburo Ferro-di legno, tamburo del ferro
Applicazione Costruzione, sotterraneo, industriale, centrale elettrica
Materiale della guaina XLPE
Materiale del centro del cavo Rame in scatola
Sezione trasversale 10mm2




Nome Cavo di PV
La descrizione di prodotto Ampiamente usato nelle installazioni solari dell'interno ed all'aperto, nelle industrie industriali ed agricole dell'interno ed all'aperto, esplosione-inclini elettriche dell'installazione, di aree, delle fabbriche.
Caratteristiche di prodotto Fumo basso senza alogeno, buon freddo, ultravioletto, ozono - resistente e tempo - resistente.
Ignifugo, tagliando resistenza e resistenza di penetrazione.
Livello del Ⅱ del livello di protezione del cavo.
Con radiazione fotovoltaica del cavo di 150 ℃ come materiali di isolamento, ignifugo libero dell'alogeno è polietilene modificato senza alogeno e non tossico che hengjing leggermente la resina poichè la materia prima principale, aggiunge senza alogeno, non tossico, ignifugo, stabilizzante termico, elimina l'agente di fumo, preservativo, quale fertilizzante, non contiene l'alogeno, i metalli pesanti, fosforo.
Si conforma a ROHS e la resistenza di isolamento è piccola dopo l'immersione.
Elettrico 1. La resistenza di CC: il cavo finito alla resistenza conduttiva di CC del centro del cavo di 20 ℃ non è maggior di 5,09 Ω/km
2. La resistenza di isolamento: la resistenza di isolamento finita di cavo a ℃ 20 non dovrebbe più di meno di 1014 Ω. cm, la resistenza di isolamento finita del cavo a ℃ 90 non sono di meno di 1011 Ω. cm
3. La resistività superficiale della guaina: la resistenza della superficie finita del conduttore dovrebbe essere non di meno di 109 Ω.
Struttura del cavo Conduttore: filo di rame in scatola 2,5, 4, 6, 10, 16 millimetri di ^ 2 PV1 - F
25, 16 e 10, 6, 4, 2 millimetri di ^ un cavo da 2 PV
Isolamento: > 0.5mm densamente con il materiale basso dell'alogeno e del fumo ed incontrano il limite specificato del cliente.
Guaina: spessore materiale libero basso dell'alogeno e del fumo > 0.5mm.
Parametri dettagliati Temperatura ambiente: - 40 ℃ ~ + ℃ 90
Il più alta temperatura del conduttore: ℃ 120 (permetta 5 s nel ℃ della temperatura 200 del cortocircuito)
Tensione limitata: AC0.6/1kv dc1.8kv.


(Inoltre produciamo il singolo centro di 2.5mm2,4mm2, 6mm2 e 16mm2 come pure i centri doppi,
consultimi prego direttamente se necessario)

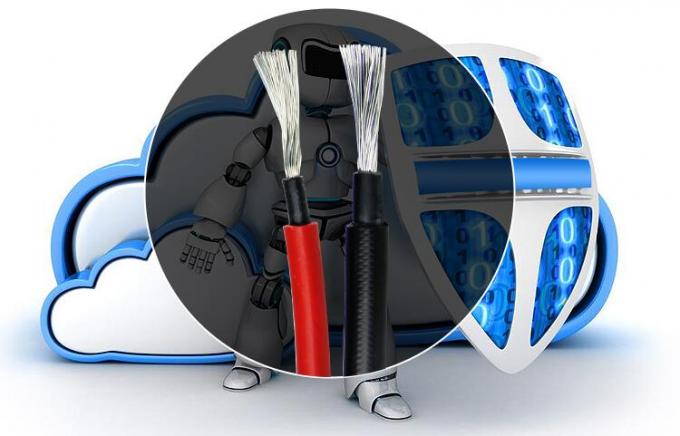

Immagini del cavo di 10mm2 DCsolar
