Dettagli del prodotto
Luogo di origine: La Cina
Marca: Pntech
Certificazione: TUV/CE/CQC/ISO9001
Numero di modello: H1Z2Z2-K 1x4mm2
Termini di trasporto & di pagamento
Quantità di ordine minimo: 100m
Prezzo: Negotiation
Imballaggi particolari: 100m/roll, due rotoli per cartone, dimensione del cartone: pacchetto di 42*42*22cm inoltre secondo i
Tempi di consegna: 3-15days
Termini di pagamento: L/C, T/T, Western Union
Capacità di alimentazione: 70000 metri al giorno
Nome di prodotto: |
Cavo solare flessibile di PV |
Materiale di isolamento: |
XLPO |
Conduttore: |
Rame in scatola |
Costruzione: |
56/0.28mm |
Spessore: |
0.8mm |
Resistenza:: |
5,09 Ω/km (MASSIMO a 20℃) |
Cavo OD: |
5.8mm |
Colore: |
Il nero o rosso |
Nome di prodotto: |
Cavo solare flessibile di PV |
Materiale di isolamento: |
XLPO |
Conduttore: |
Rame in scatola |
Costruzione: |
56/0.28mm |
Spessore: |
0.8mm |
Resistenza:: |
5,09 Ω/km (MASSIMO a 20℃) |
Cavo OD: |
5.8mm |
Colore: |
Il nero o rosso |
Cavo solare flessibile extra Black+Red di PV del grado industriale premio di rame di 100%
Il cavo fatto del fascio di elettroni ha unito con legami atomici incrociati l'isolamento ed il rivestimento; alta resistenza contro calore, freddo, olio, abrasione, ozono, UV e tempo. Il singolo cavo del centro 4mm per le matrici solari della specificazione ad alta tensione ed alta, installa e mette insieme. Capace fino a CC 1000v e a 55A. Doppio insculated ed il TUV, il CE ed il MCS hanno approvato. Comunemente usato sopra sui sistemi dell'invertitore di GRIGLIA.
Ogni unità uguaglia 1 metro. (per esempio. Gli ordini 5 e voi riceveranno una lunghezza di 5m, non le lunghezze di 1m x di 5)
Applicazione fotovoltaica del cavo di energia solare di CC del cavo di PV
Questi cavi sono progettati per il collegamento dei componenti di sistema fotovoltaici dentro e fuori
delle costruzioni e delle attrezzature con gli alti requisiti meccanici e le condizioni atmosferiche estreme.
Norme fotovoltaiche del cavo di energia solare di CC del cavo di PV
EN 50618 DI BACCANO
Prestazione di resistenza al fuoco: IEC 60332-1
Emissione di fumo bassa: EN/IEC 61034-2
Alogeno libero secondo en 50525-1, annesso B
Corrosività bassa dei gas secondo en 50267-2-2, IEC 60754-2
Carattere fotovoltaico di CableTechnical di energia solare di CC del cavo di PV:
Tensione di funzionamento: CA: CC 600/1000V: 1800V
Tensione di Maxium: 1.8KV
Tensione di prova: CA 6.5kV
Temperatura di lavoro: - 40-90 º C
Radiu di piegamento:
Riparato: un diametro esterno di 4 x
Flesso: un diametro esterno di 5 x
Temperatura di Max. Conductor: 120º C
Temperatura massima del conduttore di cortocircuito: 250°C
Resistenza di isolamento: 10 MΩ x chilometro
| Tipo | Incrocio | Filo | Conduttore | Conduttore | Esterno | Stimato | Stimato | Peso | |
| sezione | progettazione | diametro | resistenza | diametro | tensione | corrente | |||
| millimetro di ² | Ø di No.x (millimetro) | millimetro | Ω /km | millimetro | VAC/DC | Kg/km | |||
| ² di PV-1*1.5 millimetro | 1,5 | 30x ø 0,25 | 1,6 | 13,5 | 4,8 | 1000/1800 | 30 | 35 | |
| ² di PV-1*2.5 millimetro | 2,5 | 50x ø 0,25 | 2,0 | 8,21 | 5,3 | 1000/1800 | 41 | 50 | |
| ² di PV-1*4.0 millimetro | 4,0 | 56x ø 0,3 | 2,6 | 5,09 | 6,1 | 1000/1800 | 55 | 70 | |
| ² di PV-1*6.0 millimetro | 6,0 | 84x ø 0,3 | 3,3 | 3,39 | 7,1 | 1000/1800 | 70 | 95 | |
| ² di PV-1*10.0 millimetro | 10,0 | 80x ø 0,4 | 4,4 | 1,95 | 8,5 | 1000/1800 | 98 | 155 | |
| ² di PV-1*16 millimetro | 16,0 | 120x ø 0,4 | 5,2 | 1,24 | 10,2 | 1000/1800 | 132 | 230 | |
| ² di PV-1*25 millimetro | 25,0 | 196x ø 0,40 | 7,4 | 0,795 | 12,0 | 1000/1800 | 176 | 341 | |
| ² di PV-1*35 millimetro | 35,0 | 276x ø 0,40 | 9,00 | 0,565 | 14,0 | 1000/1800 | 218 | 467 | |
Caratteristiche:
1) Il fascio di elettroni ha unito con legami atomici incrociati i materiali non si fonde o non scorre, anche alla resistenza ad alta temperatura e alta contro il calore, al freddo, all'abrasione, a resistente UV, ad ozono e ad idrolisi.
2) questi cavi forniscono i mezzi per collegare fra i pannelli fotovoltaici (PV) e dai pannelli all'invertitore.
3) funzionano a tensione di CC e forniscono la lunga vita nelle circostanze esposte.
| Nome | Cavo di PV |
| La descrizione di prodotto | Ampiamente usato nelle installazioni solari dell'interno ed all'aperto, nelle industrie industriali ed agricole dell'interno ed all'aperto, esplosione-inclini elettriche dell'installazione, di aree, delle fabbriche. |
| Caratteristiche di prodotto | Fumo basso senza alogeno, buon freddo, ultravioletto, ozono - resistente e tempo - resistente. |
| Ignifugo, tagliando resistenza e resistenza di penetrazione. | |
| Livello del livello di protezioneⅡ del cavo. | |
| Con radiazione fotovoltaica del cavo di 150 ℃ come materiali di isolamento, ignifugo libero dell'alogeno è resina hengjing sottile modificata senza alogeno e non tossica del polietilene come la materia prima principale, aggiunge senza alogeno, non tossico, ignifugo, stabilizzante termico, elimina l'agente di fumo, preservativo, quale fertilizzante, non contiene l'alogeno, i metalli pesanti, fosforo. | |
| Si conforma a ROHS e la resistenza di isolamento è piccola dopo l'immersione. | |
| Elettrico | 1. La resistenza di CC: il cavo finito alla resistenza conduttiva di CC del centro del cavo di 20 ℃ non è maggior di 5,09 Ω/km |
| 2. La resistenza di isolamento: la resistenza di isolamento finita di cavo a ℃ 20 non dovrebbe più di meno di 1014 Ω. cm, la resistenza di isolamento finita del cavo a ℃ 90 non sono di meno di 1011 Ω. cm | |
| 3. La resistività superficiale della guaina: la resistenza della superficie finita del conduttore dovrebbe essere non di meno di 109 Ω. | |
| Struttura del cavo | Conduttore: filo di rame in scatola 2,5, 4, 6, 10, 16 millimetri di ^ 2 PV1 - F |
| 18, 16 e 14, 12, 10, 8, 6, 4, 2 millimetri di ^ un cavo da 2 PV | |
| Isolamento: > 0.5mm spessi con il materiale basso dell'alogeno e del fumo ed incontrare il limite specificato del cliente. | |
| Guaina: spessore materiale libero basso dell'alogeno e del fumo > 0.5mm. | |
| Parametri dettagliati | Temperatura ambiente: - 40 ℃ ~ + ℃ 90 |
| Il più alta temperatura del conduttore: ℃ 120 (permetta 5 s nel ℃ della temperatura 200 del cortocircuito) | |
| Tensione limitata: AC0.6/1kv dc1.8kv. |

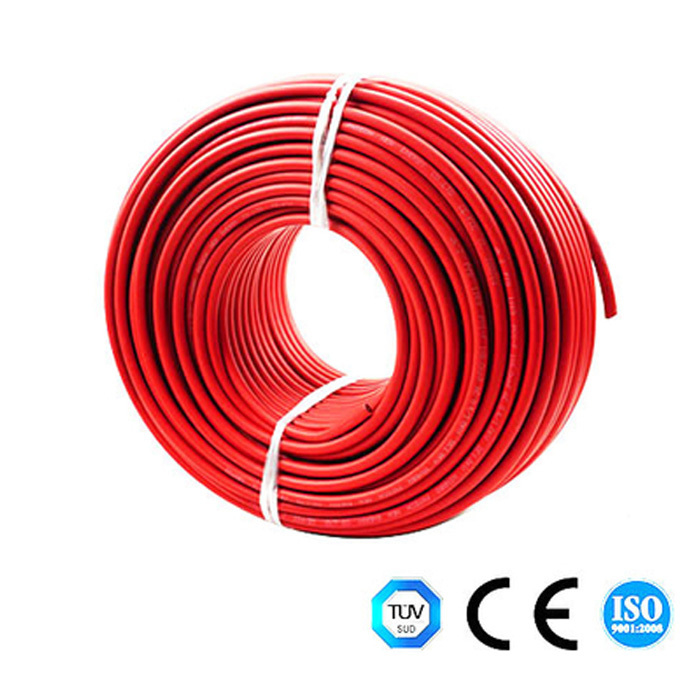

Immagine del cavo solare flessibile di PV
FAQ:
1. Quando posso ottenere la citazione?
Entro 24 ore di ottenere l'indagine, se siete molto urgente ottenere il prezzo, per favore
chiamici per dare le specifiche complete circa il cavo. il prezzo sarà calcolato presto.
2. Quanto tempo circa la consegna?
Solitamente entro 3-4 giorni lavorativi dopo il pagamento, pricipalmente secondo la quantità.
3. Che cosa è i vostri termini di pagamento?
Accettiamo T/T (trasferimento bancario), L/C
4. Accettate l'ordine su misura?
Sì, facciamo.
5. Offrite l'OEM & il ODM?
Sì. L'OEM & il ODM sono disponibili.
