Dettagli del prodotto
Luogo di origine: La Cina
Marca: Pntech
Certificazione: TUV/CE/ISO9001
Numero di modello: H1Z2Z2-K 1x4mm2
Termini di trasporto & di pagamento
Quantità di ordine minimo: 100m / rotolo
Prezzo: Negotiation
Imballaggi particolari: 100m per rotolo, 250m per rotolo, 500m per rotolo
Tempi di consegna: 3-7days
Termini di pagamento: L/C, T/T
Capacità di alimentazione: 70000m al giorno
Nome di prodotto: |
cavo solare 4mm del singolo centro |
Parola chiave: |
Cavo solare del singolo centro |
Materiale del rivestimento: |
XLPO |
Materiale del conduttore: |
Rame in scatola incagliato |
Cavo OD: |
5.8mm |
resistenza: |
≤5.09 (Ω/KM) |
Colore: |
Il nero/rosso |
Imballaggio: |
100m per rotolo |
Nome di prodotto: |
cavo solare 4mm del singolo centro |
Parola chiave: |
Cavo solare del singolo centro |
Materiale del rivestimento: |
XLPO |
Materiale del conduttore: |
Rame in scatola incagliato |
Cavo OD: |
5.8mm |
resistenza: |
≤5.09 (Ω/KM) |
Colore: |
Il nero/rosso |
Imballaggio: |
100m per rotolo |
Cavo solare 4mm PV del singolo centro fotovoltaico dell'isolamento di H1Z2Z2-K EN50618 XLPO
Vantaggi del nero solare di TUV del cavo del singolo centro di H1Z2Z2-K 4mm2 e rosso
Il singolo cavo del centro 4mm per le matrici solari della specificazione ad alta tensione ed alta, installa e mette insieme. Capace fino a CC 1500v e a 55A. Doppio insculated ed il TUV, il CE ed il MCS hanno approvato. Comunemente usato sopra sui sistemi dell'invertitore di GRIGLIA.
Le proprietà elettriche e dimensionali di questo prodotto sono misurate dal dipartimento di assicurazione di qualità e tecnico al laboratorio dei cavi di JiangNan. La prestazione del cavo rispetto alla resistenza del conduttore, la qualità della costruzione (esecuzione), la consistenza dimensionale ed altri parametri sono verificati alle norme pubblicate e sono approvati
Tipo | Sezione trasversale | Progettazione del filo | Conduttore Diameter | Conduttore Resistance | Diametro esterno | Tensione nominale | Corrente nominale |
H1Z2Z2-K 1x2.5mm2 | 2.5mm2 | 36x φ0.285mm | 2.0mm | 8,21 Ω/km | 5.4mm | 1500VDC | 50A |
H1Z2Z2-K 1x4mm2 | 4mm2 | 56x φ0.285mm | 2.6mm | 5,09 Ω/km | 5.9mm | 1500VDC | 70A |
H1Z2Z2-K 1x6mm2 | 6mm2 | 78x φ0.285mm | 3.3mm | 3,52 Ω/km | 6.7mm | 1500VDC | 95A |
H1Z2Z2-K 1x10mm2 | 10mm2 | 80x φ0.4mm | 4.4mm | 1,95 Ω/km | 7.4mm | 1500VDC | 98A |
H1Z2Z2-K 1x16mm2 | 16mm2 | 120x φ0.4mm | 5.2mm | 1,24 Ω/km | 9.2mm | 1500VDC | 132A |
Applicazione:
Applicato ai pannelli solari per la produzione di energia e le componenti riferite dei collegamenti, collegamento, particolarmente adatto ad all'aperto. Resistenza a luce solare, antinvecchiamento, facendo uso dei materiali ignifugi senza alogeno del fumo basso, più alto grado, più sicurezza.
Vantaggi eccezionali:
1. Isolamento doppio della parete. Fascio di elettroni unito con legami atomici incrociati
2. resistenza eccellente a U.V, a petrolio, a grassi, ad ossigeno e ad ozono
3. resistenza all'abrasione eccellente
4. alogeno libero, bassa tossicità ignifuga e
5. flessibilità eccellente e prestazione di spogliatura
6. capacità preoccupantesi a corrente forte
7. il TUV ha approvato
Nome | Cavo di PV |
La descrizione di prodotto | Ampiamente usato nelle installazioni solari dell'interno ed all'aperto, nelle industrie industriali ed agricole dell'interno ed all'aperto, esplosione-inclini elettriche dell'installazione, di aree, delle fabbriche. |
Caratteristiche di prodotto | Fumo basso senza alogeno, buon freddo, ultravioletto, ozono - resistente e tempo - resistente. |
Ignifugo, tagliando resistenza e resistenza di penetrazione. | |
Livello del livello di protezioneⅡ del cavo. | |
Con radiazione fotovoltaica del cavo di 150 ℃ come materiali di isolamento, ignifugo libero dell'alogeno è resina hengjing sottile modificata senza alogeno e non tossica del polietilene come la materia prima principale, aggiunge senza alogeno, non tossico, ignifugo, stabilizzante termico, elimina l'agente di fumo, preservativo, quale fertilizzante, non contiene l'alogeno, i metalli pesanti, fosforo. | |
Si conforma a ROHS e la resistenza di isolamento è piccola dopo l'immersione. | |
Elettrico | 1. La resistenza di CC: il cavo finito alla resistenza conduttiva di CC del centro del cavo di 20 ℃ non è maggior di 5,09 Ω/km |
2. La resistenza di isolamento: la resistenza di isolamento finita di cavo a ℃ 20 non dovrebbe più di meno di 1014 Ω. cm, la resistenza di isolamento finita del cavo a ℃ 90 non sono di meno di 1011 Ω. cm | |
3. La resistività superficiale della guaina: la resistenza della superficie finita del conduttore dovrebbe essere non di meno di 109 Ω. | |
Struttura del cavo | Conduttore: filo di rame in scatola 2,5, 4, 6, 10, 16 millimetri di ^ 2 PV1 - F |
25, 16 e 10, 6, 4, 2 millimetri di ^ un cavo da 2 PV | |
Isolamento: > 0.5mm spessi con il materiale basso dell'alogeno e del fumo ed incontrare il limite specificato del cliente. | |
Guaina: spessore materiale libero basso dell'alogeno e del fumo > 0.5mm. | |
Parametri dettagliati | Temperatura ambiente: - 40 ℃ ~ + ℃ 90 |
Il più alta temperatura del conduttore: ℃ 120 (permetta 5 s nel ℃ della temperatura 200 del cortocircuito) | |
Tensione limitata: AC0.6/1kv dc1.8kv. |
(Inoltre produciamo il singolo centro di 2.5mm2, 6mm2 10mm2 e 16mm2 come pure i centri doppi,
consultimi prego direttamente se necessario)

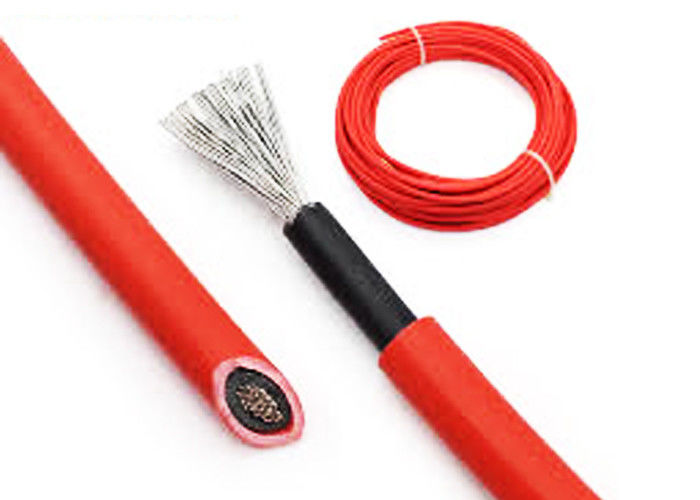

Lle immagini del cavo solare del singolo centro di 4mm
