Dettagli del prodotto
Luogo di origine: La CINA
Marca: Pntech
Certificazione: ISO9001/TUV/CE
Numero di modello: H1Z2Z2-K 1x4mm2
Termini di trasporto & di pagamento
Quantità di ordine minimo: 100m
Prezzo: Negotiation
Imballaggi particolari: 100m/roll, 250m/roll, 500m per cartone
Tempi di consegna: 3-10DAYS
Termini di pagamento: L/C, T/T
Capacità di alimentazione: 70000m al giorno
Nome di prodotto: |
cavo del sistema solare 4mm2 |
CONDUTTORE: |
RAME IN SCATOLA |
Imballaggio: |
500M/Roll |
Cavo OD: |
5.85mm |
Tensione di CC: |
1500V |
Colore: |
Rosso/nero |
Nome di prodotto: |
cavo del sistema solare 4mm2 |
CONDUTTORE: |
RAME IN SCATOLA |
Imballaggio: |
500M/Roll |
Cavo OD: |
5.85mm |
Tensione di CC: |
1500V |
Colore: |
Rosso/nero |
4mm2 cavo fotovoltaico del sistema del cavo H1Z2Z2-K del tetto solare di CC XLPO
Descrizione di prodotto
| Applicazione: | Destinato ad uso in impianto di alimentazione fotovoltaico di potere. Questi possono essere installati come muoversi libero, fisso o attaccatura. Possono anche essere installati in vani per cavi, condotti, su o nelle pareti. |
|---|---|
| Conduttore: | Rame in scatola |
| Isolamento: | Fascio di elettroni XLPE |
| Guaina: | XLPE resistente UV |
| Norme: | AS/NZS 5000,2 |
| Tensione: | 0.6/1 chilovolt CC di CA o 1.8kV |
| Lunghezza d'imballaggio: | 100m, 500m |
| Temperatura di funzionamento normale: | 75°C |
| Norme: | AS/NZS 5033,2012, PV1-F di TUV 2 Pfg 1169/08.2007 |
| Olour del centro: | Il singolo centro: rosso o nero |
| Colore della guaina: | Nero |
| Temperatura di funzionamento: | -40° C a 90° C. |
| Temperatura massima del conduttore: | 120° C. |
| Prestazione di fuoco: | Diffusione verticale della fiamma di singolo cavo: IEC60332-1 Densità di fumo: IEC61034, EN50268-2 |
Avendo tanti problemi ambientali, a causa dello spreco delle risorse naturali e non prendendo la cura della natura, la terra sta essendo asciugata e l'umanità cerca i modi trovare i modi alternativi, l'energia alternativa di potere già è trovata ed è chiamata a energia solare, l'industria fotovoltaica solare sta ottenendo gradualmente sempre più l'attenzione come nei limiti di tempo che i loro prezzi vanno giù e molta gente considera l'energia solare come alternativa per il loro potere della casa o degli uffici. Lo trovano economico, pulito ed affidabile. Sui precedenti dell'interesse aumentato verso l'energia solare, si pensa che aumenti la richiesta sui cavi solari che consiste del rame in scatola, 1.5mm, 2.5mm, 4.0mm ed ecc. sarà descritto più successivamente un poco. I cavi solari sono i mezzi trasmissivi correnti di produzione di energia a energia solare. Sono adatti a natura e molto più sicuri dei suoi predecessori. Stanno collegando i pannelli solari.
Dati tecnici
Conduttore: Rame in scatola incagliato
Riferisca alla classe 5 di IEC 60228
Isolamento interno: XLPE
Rivestimento esterno: XLPE
Colore: Nero e rosso
| Numero di codice del prodotto | Dimensione (mm2) | Diametro N/mm del conduttore | Diametro dell'isolamento (millimetri) | Diametro nominale del rivestimento (millimetri) | Weight/1000 metro netto (chilogrammi) |
| PV1-F 1x1.5mm2 | 1,5 | 30/0.25 | 3,1 | 4,7 | 39 |
| PV1-F 1x2.5mm2 | 2,5 | 49/0.25 | 3,6 | 5,3 | 48 |
| PV1-F 1x4mm2 | 4 | 56/0.285 | 4,1 | 5,8 | 68 |
| PV1-F 1x6mm2 | 6 | 84/0.285 | 4,7 | 6,4 | 88 |
| PV1-F 1x10mm2 | 10 | 80/0.40 | 5,6 | 7,5 | 132 |
| PV1-F 1x16mm2 | 16 | 126/0.40 | 7,55 | 10,2 | 205 |
Applicazione:
Applicato ai pannelli solari per la produzione di energia e le componenti riferite dei collegamenti, collegamento, particolarmente adatto ad all'aperto. Resistenza a luce solare, antinvecchiamento, facendo uso dei materiali ignifugi senza alogeno del fumo basso, più alto grado, più sicurezza.
| Nome | Cavo di PV |
| La descrizione di prodotto | Ampiamente usato nelle installazioni solari dell'interno ed all'aperto, nelle industrie industriali ed agricole dell'interno ed all'aperto, esplosione-inclini elettriche dell'installazione, di aree, delle fabbriche. |
| Caratteristiche di prodotto | Fumo basso senza alogeno, buon freddo, ultravioletto, ozono - resistente e tempo - resistente. |
| Ignifugo, tagliando resistenza e resistenza di penetrazione. | |
| Livello del livello di protezioneⅡ del cavo. | |
| Con radiazione fotovoltaica del cavo di 150 ℃ come materiali di isolamento, ignifugo libero dell'alogeno è resina hengjing sottile modificata senza alogeno e non tossica del polietilene come la materia prima principale, aggiunge senza alogeno, non tossico, ignifugo, stabilizzante termico, elimina l'agente di fumo, preservativo, quale fertilizzante, non contiene l'alogeno, i metalli pesanti, fosforo. | |
| Si conforma a ROHS e la resistenza di isolamento è piccola dopo l'immersione. | |
| Elettrico | 1. La resistenza di CC: il cavo finito alla resistenza conduttiva di CC del centro del cavo di 20 ℃ non è maggior di 5,09 Ω/km |
| 2. La resistenza di isolamento: la resistenza di isolamento finita di cavo a ℃ 20 non dovrebbe più di meno di 1014 Ω. cm, la resistenza di isolamento finita del cavo a ℃ 90 non sono di meno di 1011 Ω. cm | |
| 3. La resistività superficiale della guaina: la resistenza della superficie finita del conduttore dovrebbe essere non di meno di 109 Ω. | |
| Struttura del cavo | Conduttore: filo di rame in scatola 2,5, 4,6,10,16 mm2 PV1 - F |
| 25,16 e 10, un cavo di 6,4,2.5 mm2 PV | |
| Isolamento: > 0.5mm spessi con il materiale basso dell'alogeno e del fumo ed incontrare il limite specificato del cliente. | |
| Guaina: spessore materiale libero basso dell'alogeno e del fumo > 0.5mm. | |
| Parametri dettagliati | Temperatura ambiente: - 40 ℃ ~ + ℃ 90 |
| Il più alta temperatura del conduttore: ℃ 120 (permetta 5 s nel ℃ della temperatura 200 del cortocircuito) | |
| Tensione limitata: AC0.6/1kv dc1.8kv. |
(Inoltre produciamo il singolo centro di 2.5mm2, 6mm2, 10mm2 e 16mm2 come pure i centri doppi,
consultimi prego direttamente se necessario)

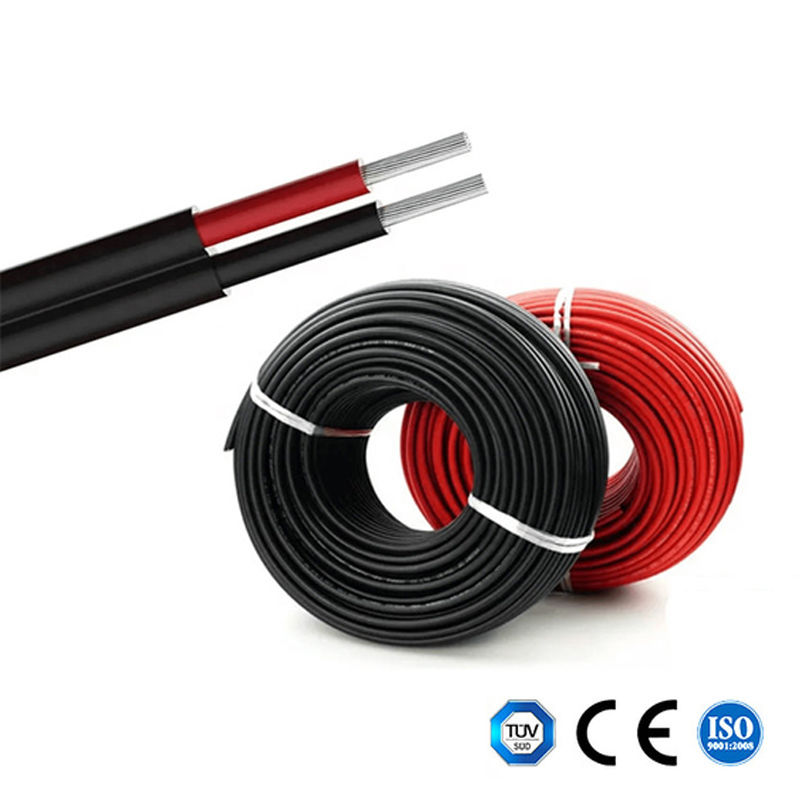

Immagine del cavo del sistema solare 4mm2
