Dettagli del prodotto
Luogo di origine: La Cina
Marca: Pntech
Certificazione: ISO9001/TUV/CE
Numero di modello: H1Z2Z2-K 1x4mm2
Termini di trasporto & di pagamento
Quantità di ordine minimo: 100m
Prezzo: Negotiation
Imballaggi particolari: 100m/roll, 500m per cartone
Tempi di consegna: 3-10days
Termini di pagamento: L/C, T/T
Capacità di alimentazione: 70000m al giorno
Nome di prodotto: |
cavo di CC 4mm2 |
tensione nominale: |
1500VDC |
Temperatura: |
-40°C-- 90°C |
Imballaggio: |
250m/roll |
Conduttore Material: |
Rame stagnato |
Applicazione: |
centrale elettrica |
Nome di prodotto: |
cavo di CC 4mm2 |
tensione nominale: |
1500VDC |
Temperatura: |
-40°C-- 90°C |
Imballaggio: |
250m/roll |
Conduttore Material: |
Rame stagnato |
Applicazione: |
centrale elettrica |
Cavo senza alogeno di CC 4mm2 del centro del rame di TUV EN50618 per il sistema solare di pv
Specificate
1.Rating: Tensione: temperatura 600/1000V: - 40°C-- 90°C
2. descrizione:
(1) conduttore: Tinned ha temprato il rame
(2) isolamento: 90°C XLPE, nero
(3) rivestimento: 90°C XLPE, nero o rosso
3. marcatura: SUD EN50618 DI TUV: Una CC 1.5KV 1x4.0mm 2 NINGBO PNTECH NEW ENERGY CO., Srl di 2014 H1Z2Z2-K (CQC NB/T42073-2016 PV-YJYJ).
4. applicazione: Specificamente progettato per i componenti di sistema fotovoltaici di collegamento dentro e fuori di costruzione e di attrezzatura con gli alti requisiti meccanici e le condizioni atmosferiche estreme. Per le installazioni permanenti.
5. caratteristiche generali: Il cavo fatto del fascio di elettroni ha unito con legami atomici incrociati l'isolamento ed il rivestimento; alta resistenza contro calore, freddo, olio, abrasione, ozono, UV e tempo; con reazione migliore nel caso di fuoco. fumo basso, alogeno libero, fiamma libera, ignifugo; flessibile, facile spogliare, ingombro molto basso, estremamente, estremamente meccanicamente robusto, vita molto lunga.
| Tipo | Sezione trasversale | Progettazione del filo | Conduttore Diameter | Conduttore Resistance | Diametro esterno | Tensione nominale | Corrente nominale |
| H1Z2Z2-K 1x2.5mm2 | 2.5mm2 | 36x φ0.285mm | 2.0mm | 8,21 Ω/km | 5.4mm | 1500VDC | 50A |
| H1Z2Z2-K 1x4mm2 | 4mm2 | 56x φ0.285mm | 2.6mm | 5,09 Ω/km | 5.9mm | 1500VDC | 70A |
| H1Z2Z2-K 1x6mm2 | 6mm2 | 84x φ0.285mm | 3.3mm | 3,52 Ω/km | 6.7mm | 1500VDC | 95A |
| H1Z2Z2-K 1x10mm2 | 10mm2 | 80x φ0.4mm | 4.4mm | 1,95 Ω/km | 7.4mm | 1500VDC | 98A |
| H1Z2Z2-K 1x16mm2 | 16mm2 | 120x φ0.4mm | 5.2mm | 1,24 Ω/km | 9.2mm | 1500VDC | 132A |
Applicazione:
Applicato ai pannelli solari per la produzione di energia e le componenti riferite dei collegamenti, collegamento, particolarmente adatto ad all'aperto. Resistenza a luce solare, antinvecchiamento, facendo uso dei materiali ignifugi senza alogeno del fumo basso, più alto grado, più sicurezza.
| Nome | Cavo di PV |
| La descrizione di prodotto | Ampiamente usato nelle installazioni solari dell'interno ed all'aperto, nelle industrie industriali ed agricole dell'interno ed all'aperto, esplosione-inclini elettriche dell'installazione, di aree, delle fabbriche. |
| Caratteristiche di prodotto | Fumo basso senza alogeno, buon freddo, ultravioletto, ozono - resistente e tempo - resistente. |
| Ignifugo, tagliando resistenza e resistenza di penetrazione. | |
| Livello del livello di protezioneⅡ del cavo. | |
| Con radiazione fotovoltaica del cavo di 150 ℃ come materiali di isolamento, ignifugo libero dell'alogeno è resina hengjing sottile modificata senza alogeno e non tossica del polietilene come la materia prima principale, aggiunge senza alogeno, non tossico, ignifugo, stabilizzante termico, elimina l'agente di fumo, preservativo, quale fertilizzante, non contiene l'alogeno, i metalli pesanti, fosforo. | |
| Si conforma a ROHS e la resistenza di isolamento è piccola dopo l'immersione. | |
| Elettrico | 1. La resistenza di CC: il cavo finito alla resistenza conduttiva di CC del centro del cavo di 20 ℃ non è maggior di 5,09 Ω/km |
| 2. La resistenza di isolamento: la resistenza di isolamento finita di cavo a ℃ 20 non dovrebbe più di meno di 1014 Ω. cm, la resistenza di isolamento finita del cavo a ℃ 90 non sono di meno di 1011 Ω. cm | |
| 3. La resistività superficiale della guaina: la resistenza della superficie finita del conduttore dovrebbe essere non di meno di 109 Ω. | |
| Struttura del cavo | Conduttore: filo di rame in scatola 2,5, 4,6,10,16 mm2 PV1 - F |
| 25,16 e 10, un cavo di 6,4,2.5 mm2 PV | |
| Isolamento: > 0.5mm spessi con il materiale basso dell'alogeno e del fumo ed incontrare il limite specificato del cliente. | |
| Guaina: spessore materiale libero basso dell'alogeno e del fumo > 0.5mm. | |
| Parametri dettagliati | Temperatura ambiente: - 40 ℃ ~ + ℃ 90 |
| Il più alta temperatura del conduttore: ℃ 120 (permetta 5 s nel ℃ della temperatura 200 del cortocircuito) | |
| Tensione limitata: AC0.6/1kv dc1.8kv. |
(Inoltre produciamo il singolo centro di 2.5mm2, 6mm2, 10mm2 e 16mm2 come pure i centri doppi,
consultimi prego direttamente se necessario)

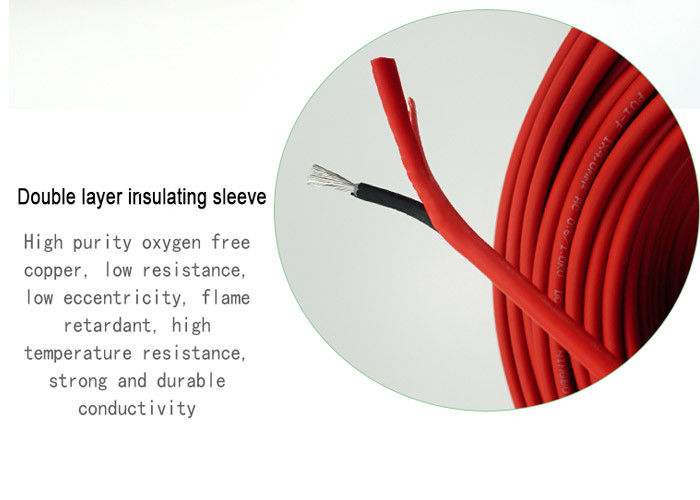

Immagine del cavo di CC 4mm2
