Dettagli del prodotto
Luogo di origine: La CINA
Marca: Pntech
Certificazione: TUV/CE/ISO9001
Numero di modello: H1Z2Z2-K 1x4mm2
Termini di trasporto & di pagamento
Quantità di ordine minimo: 250m / rotolo
Prezzo: Negotiation
Imballaggi particolari: 100m per rotolo, 250m per rotolo, 500m per rotolo
Tempi di consegna: 3-7days
Termini di pagamento: L/C, T/T
Capacità di alimentazione: 70000m al giorno
Nome di prodotto: |
cavo 4mm del pannello solare |
Parola chiave: |
cavo del pannello solare |
Materiale del rivestimento: |
XLPE |
Materiale del conduttore: |
Rame in scatola incagliato |
Cavo OD: |
5.9mm |
resistenza: |
≤5.09 (Ω/KM) |
Colore: |
Il nero/rosso |
Imballaggio: |
250m per rotolo |
Nome di prodotto: |
cavo 4mm del pannello solare |
Parola chiave: |
cavo del pannello solare |
Materiale del rivestimento: |
XLPE |
Materiale del conduttore: |
Rame in scatola incagliato |
Cavo OD: |
5.9mm |
resistenza: |
≤5.09 (Ω/KM) |
Colore: |
Il nero/rosso |
Imballaggio: |
250m per rotolo |
Resistenza all'abrasione eccellente resistente XLPE del cavo 4mm del pannello solare dell'ozono di TUV
I vantaggi di H1Z2Z2-K 4mm2 pv solare cablano il nero ed il rosso di TUV
Le proprietà elettriche e dimensionali di questo prodotto sono misurate dal dipartimento di assicurazione di qualità e tecnico al laboratorio dei cavi di JiangNan. Cabli la prestazione rispetto alla resistenza del conduttore, la qualità della costruzione (esecuzione), consistenza dimensionale ed altri parametri sono verificati alle norme pubblicate e sono approvati
Tipo | Sezione trasversale | Progettazione del filo | Diametro del conduttore | Resistenza del conduttore | Diametro esterno | Tensione nominale | Corrente nominale |
H1Z2Z2-K 1x2.5mm2 | 2.5mm2 | 36x φ0.285mm | 2.0mm | 8,21 Ω/km | 5.4mm | 1500VDC | 50A |
H1Z2Z2-K 1x4mm2 | 4mm2 | 56x φ0.285mm | 2.6mm | 5,09 Ω/km | 5.9mm | 1500VDC | 70A |
H1Z2Z2-K 1x6mm2 | 6mm2 | 78x φ0.285mm | 3.3mm | 3,52 Ω/km | 6.7mm | 1500VDC | 95A |
H1Z2Z2-K 1x10mm2 | 10mm2 | 80x φ0.4mm | 4.4mm | 1,95 Ω/km | 7.4mm | 1500VDC | 98A |
H1Z2Z2-K 1x16mm2 | 16mm2 | 120x φ0.4mm | 5.2mm | 1,24 Ω/km | 9.2mm | 1500VDC | 132A |
Applicazione:
Applicato ai pannelli solari per la produzione di energia e le componenti riferite dei collegamenti, collegamento, particolarmente adatto ad all'aperto. Resistenza a luce solare, antinvecchiamento, facendo uso dei materiali ignifugi senza alogeno del fumo basso, più alto grado, più sicurezza.
Vantaggi eccezionali:
1. Isolamento doppio della parete. Fascio di elettroni unito con legami atomici incrociati
2. resistenza eccellente a U.V, a petrolio, a grassi, ad ossigeno e ad ozono
3. resistenza all'abrasione eccellente
4. l'alogeno libera, bassa tossicità ignifuga e
5. flessibilità eccellente e prestazione di spogliatura
6. capacità preoccupantesi a corrente forte
7. TUV approvato
Nome | Cavo di PV |
La descrizione di prodotto | Ampiamente usato nelle installazioni solari dell'interno ed all'aperto, nelle industrie industriali ed agricole dell'interno ed all'aperto, esplosione-inclini elettriche dell'installazione, di aree, delle fabbriche. |
Caratteristiche di prodotto | Fumo basso senza alogeno, buon freddo, ultravioletto, ozono - resistente e tempo - resistente. |
Ignifugo, tagliando resistenza e resistenza di penetrazione. | |
Livello del Ⅱ del livello di protezione del cavo. | |
Con radiazione fotovoltaica del cavo di 150 ℃ come materiali di isolamento, ignifugo libero dell'alogeno è polietilene modificato senza alogeno e non tossico che hengjing leggermente la resina poichè la materia prima principale, aggiunge senza alogeno, non tossico, ignifugo, stabilizzante termico, elimina l'agente di fumo, preservativo, quale fertilizzante, non contiene l'alogeno, i metalli pesanti, fosforo. | |
Si conforma a ROHS e la resistenza di isolamento è piccola dopo l'immersione. | |
Elettrico | 1. La resistenza di CC: il cavo finito alla resistenza conduttiva di CC del centro del cavo di 20 ℃ non è maggior di 5,09 Ω/km |
2. La resistenza di isolamento: la resistenza di isolamento finita di cavo a ℃ 20 non dovrebbe più di meno di 1014 Ω. cm, la resistenza di isolamento finita del cavo a ℃ 90 non sono di meno di 1011 Ω. cm | |
3. La resistività superficiale della guaina: la resistenza della superficie finita del conduttore dovrebbe essere non di meno di 109 Ω. | |
Struttura del cavo | Conduttore: filo di rame in scatola 2,5, 4, 6, 10, 16 millimetri di ^ 2 PV1 - F |
25, 16 e 10, 6, 4, 2 millimetri di ^ un cavo da 2 PV | |
Isolamento: > 0.5mm densamente con il materiale basso dell'alogeno e del fumo ed incontrano il limite specificato del cliente. | |
Guaina: spessore materiale libero basso dell'alogeno e del fumo > 0.5mm. | |
Parametri dettagliati | Temperatura ambiente: - 40 ℃ ~ + ℃ 90 |
Il più alta temperatura del conduttore: ℃ 120 (permetta 5 s nel ℃ della temperatura 200 del cortocircuito) | |
Tensione limitata: AC0.6/1kv dc1.8kv. |
(Inoltre produciamo il singolo centro di 2.5mm2, di 6mm2 10mm2 e 16mm2 come pure dei centri doppi,
consultimi prego direttamente se necessario)

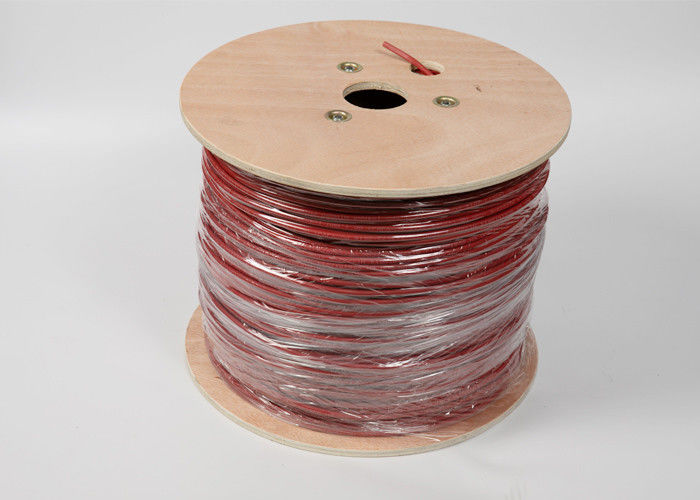

Lle immagini del cavo solare di CC di 4mm
