Dettagli del prodotto
Luogo di origine: La CINA
Marca: Pntech
Certificazione: TUV/CE/ISO9001
Numero di modello: PV1-F 1x10mm2
Termini di trasporto & di pagamento
Quantità di ordine minimo: 100m / rotolo
Prezzo: Negotiation
Imballaggi particolari: 100m per rotolo 200m per dimensione 42x42x22cm del cartone
Tempi di consegna: 3-7days
Termini di pagamento: L/C, T/T
Capacità di alimentazione: 70000m al giorno
Nome di prodotto: |
cavo fotovoltaico solare 10mm2 |
Il centro: |
Il 1 centro |
Materiale del conduttore: |
Rame in scatola incagliato |
Cavo OD: |
8.5mm |
Struttura: |
80/0.4mm |
Tensione nominale: |
CA Uo/U0.6~1.0KV, DC1.8KV |
Nome di prodotto: |
cavo fotovoltaico solare 10mm2 |
Il centro: |
Il 1 centro |
Materiale del conduttore: |
Rame in scatola incagliato |
Cavo OD: |
8.5mm |
Struttura: |
80/0.4mm |
Tensione nominale: |
CA Uo/U0.6~1.0KV, DC1.8KV |
Materiale solare del conduttore del rame del cavo 10mm2 di TUV e materiale di isolamento di XLPE
PV1-F ha inscatolato il cavo solare di rame 10mm2
(1) conduttore: Tinned ha temprato il rame
(2) isolamento: 120°C XLPE, nero
(3) rivestimento: 120°C XLPE, il nero o rosso
Segno:
CC 1.8KV NINGBO PNTECH NEW ENERGY CO., srl di CA 0.6/1.0KV di TüV 2 PfG 1169 PV1-F 1×10mm2.
| Tipo | Sezione trasversale | Progettazione del filo | Diametro del conduttore | Resistenza del conduttore | Diametro esterno | Tensione nominale | Corrente nominale |
| PV-1x10mm2 | 10mm2 | 80x φ0.4mm | 4.4mm | 1,95 Ω/km | 8.5mm | 1800VDC | 98A |
Descrizione resistente al fuoco dei cavi:
A. applicazione: Doppio isolamento, cavi collegati incrocio del fascio di elettroni per la centrale elettrica photovotaic.
Costruzione: Di rame in scatola, conciliando toVDE0295/IEC60228, Class5
B. proprietà materiali/norme:
1. Prestazione resistente al fuoco: IEC60332-1.
2. Emissione di fumo: IEC61034; EN50268-2
3. Carico basso del fuoco: DIN51900
4. Approvazioni: TUV2PfG 1169/08.2007 PV1-F.
5. Norme di applicazione: UNE211 23; UNE20.460-5-52, UTE C 32-502
Applicazione:
Applicato ai pannelli solari per la produzione di energia e le componenti riferite dei collegamenti, collegamento, particolarmente adatto ad all'aperto. Resistenza a luce solare, antinvecchiamento, facendo uso dei materiali ignifugi senza alogeno del fumo basso, più alto grado, più sicurezza.
| Nome | Cavo di PV |
| La descrizione di prodotto | Ampiamente usato nelle installazioni solari dell'interno ed all'aperto, nelle industrie industriali ed agricole dell'interno ed all'aperto, esplosione-inclini elettriche dell'installazione, di aree, delle fabbriche. |
| Caratteristiche di prodotto | Fumo basso senza alogeno, buon freddo, ultravioletto, ozono - resistente e tempo - resistente. |
| Ignifugo, tagliando resistenza e resistenza di penetrazione. | |
| Livello del Ⅱ del livello di protezione del cavo. | |
| Con radiazione fotovoltaica del cavo di 150 ℃ come materiali di isolamento, ignifugo libero dell'alogeno è polietilene modificato senza alogeno e non tossico che hengjing leggermente la resina poichè la materia prima principale, aggiunge senza alogeno, non tossico, ignifugo, stabilizzante termico, elimina l'agente di fumo, preservativo, quale fertilizzante, non contiene l'alogeno, i metalli pesanti, fosforo. | |
| Si conforma a ROHS e la resistenza di isolamento è piccola dopo l'immersione. | |
| Elettrico | 1. La resistenza di CC: il cavo finito alla resistenza conduttiva di CC del centro del cavo di 20 ℃ non è maggior di 5,09 Ω/km |
| 2. La resistenza di isolamento: la resistenza di isolamento finita di cavo a ℃ 20 non dovrebbe più di meno di 1014 Ω. cm, la resistenza di isolamento finita del cavo a ℃ 90 non sono di meno di 1011 Ω. cm | |
| 3. La resistività superficiale della guaina: la resistenza della superficie finita del conduttore dovrebbe essere non di meno di 109 Ω. | |
| Struttura del cavo | Conduttore: filo di rame in scatola 2,5, 4, 6, 10, 16 millimetri di ^ 2 PV1 - F |
| 25, 16 e 10, 6, 4, 2 millimetri di ^ un cavo da 2 PV | |
| Isolamento: > 0.5mm densamente con il materiale basso dell'alogeno e del fumo ed incontrano il limite specificato del cliente. | |
| Guaina: spessore materiale libero basso dell'alogeno e del fumo > 0.5mm. | |
| Parametri dettagliati | Temperatura ambiente: - 40 ℃ ~ + ℃ 90 |
| Il più alta temperatura del conduttore: ℃ 120 (permetta 5 s nel ℃ della temperatura 200 del cortocircuito) | |
| Tensione limitata: AC0.6/1kv dc1.8kv. |
(Inoltre produciamo il singolo centro di 2.5mm2, 4mm2, 6mm2 e 16mm2 come pure i centri doppi,
consultimi prego direttamente se necessario)

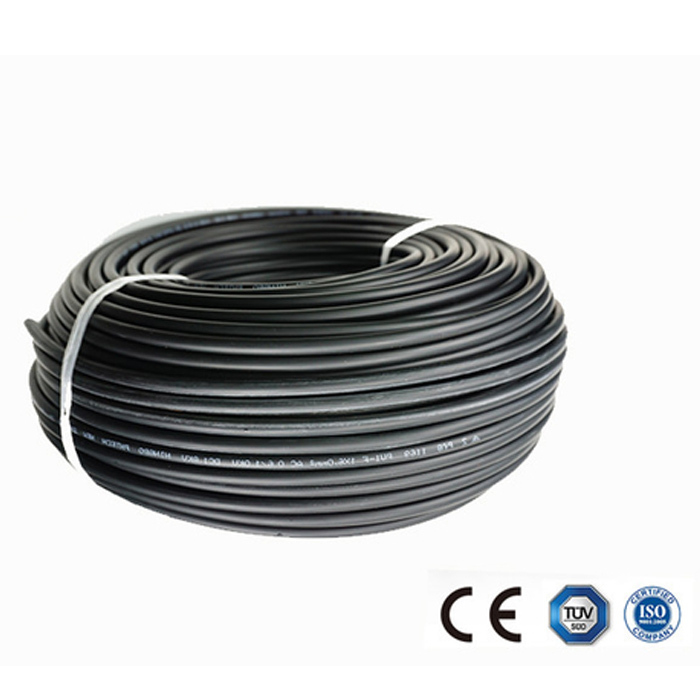

Immagini di cavo solare 10mm2
