Dettagli del prodotto
Luogo di origine: La CINA
Marca: Pntech
Certificazione: TUV/CE/ISO9001
Numero di modello: H1Z2Z2-K 1x4mm2
Termini di trasporto & di pagamento
Quantità di ordine minimo: 100m / rotolo
Prezzo: Negotiation
Imballaggi particolari: 100m / rotoli 250m/rotolo, due rotoli per cartone, dimensione del cartone: 42*42*22cm inoltre imball
Tempi di consegna: 3-7days
Termini di pagamento: L/C, T/T
Capacità di alimentazione: 70000m al giorno
Nome di prodotto: |
cavo solare di 4mm pv |
Gamma di temperature: |
-40℃~+90℃ |
Materiale di isolamento: |
XLPE |
Struttura: |
56/0.285mm |
Materiale del conduttore: |
Rame in scatola incagliato |
Cavo OD: |
5.7mm |
Tensione nominale: |
CA Uo/U0.6~1.0KV, DC1.5KV |
Colore: |
Il nero/rosso |
Nome di prodotto: |
cavo solare di 4mm pv |
Gamma di temperature: |
-40℃~+90℃ |
Materiale di isolamento: |
XLPE |
Struttura: |
56/0.285mm |
Materiale del conduttore: |
Rame in scatola incagliato |
Cavo OD: |
5.7mm |
Tensione nominale: |
CA Uo/U0.6~1.0KV, DC1.5KV |
Colore: |
Il nero/rosso |
Il cavo solare XLPE di H1Z2Z2-K 4mm pv si raddoppia TUV isolato EN50618 per il sistema solare
Norme fotovoltaiche del cavo di energia solare di CC del cavo di PV
EN 50618 DI BACCANO
Prestazione di resistenza al fuoco: IEC 60332-1
Emissione di fumo bassa: EN/IEC 61034-2
L'alogeno libera secondo en 50525-1, annesso B
Corrosività bassa dei gas secondo en 50267-2-2, IEC 60754-2
Carattere fotovoltaico di CableTechnical di energia solare di CC del cavo di PV:
Tensione di funzionamento: CA: CC 600/1000V: 900/1800V
Tensione di Maxium: 1.8KV
Tensione di prova: CA 6.5kV
Temperatura di lavoro: - 40-90 o C
Radiu di piegamento:
Fisso: un diametro esterno di 4 x
Flesso: un diametro esterno di 5 x
Temperatura di Max. Conductor: 120o C
Temperatura massima del conduttore di cortocircuito: 250°C
Resistenza di isolamento: 10 MΩ x chilometro
1. Costruzione: Bottaio in scatola, isolamento di XLPE, guaina esterna di XLPE.
2. tensione di prova: 6500V, 5min; tensione nominale: CC 1000/1800V.
3. alogeno libero e fumo basso, norma di Rohs.
4. resistenza UV.
5. valutazione di temperatura: - 40°C a 125°C, resistenza al freddo.
6. certificazione di TUV, TUV2Pfg1169-1.
7. cavo elettrico per il sistema fotovoltaico.
Nome: cavo solare del Unico centro | Conduttore: Filo di rame in scatola |
Norma esecutiva: En 50618 | Isolamento: Poliolefina unita con legami atomici incrociati irradiamento senza alogeno basso del fumo |
Modello: H1Z2Z2-K | Rivestimento: Poliolefina unita con legami atomici incrociati irradiamento senza alogeno basso del fumo |
Specifiche del cavo: ² di 2.5/4/6/10/16/25/35mm | Tensione nominale: 1500V |
Temperatura ambiente: - 40~90ºC | Tensione di prova: 6.5KV |
Temperatura del cavo: - 40~120ºC | Resistenza agli'agenti atmosferici: Didascalia UV |
Temperatura di cortocircuito: 250ºC | Tempo di impiego: anni >25 |
Raggio di piegamento: >4×Ø (Ø6×Ø<8mm> (Ø≥8mm) | Colore: Il nero, rosso |
Applicazioni
Il singolo conduttore, il cavo luce-resistente e fotovoltaico 90°C stimato ha bagnato o 105°C 2000V asciutto per i collegamenti di collegamento delle centrali elettriche fotovoltaiche al suolo e senza collegamento a terra come descritto nella parte 690,31 (A) ed in altre parti applicabili del codice elettrico nazionale (NEC), NFPA 70
Opzioni:
Bande colorate di identificazione di fase disponibili a richiesta
Multiplazione disponibile a richiesta
Caratteristiche:
90°C stimato secco ed umido
Deformazione-resistente alle temperature elevate
Resistenza all'umidità eccellente,
Proprietà elettriche stabili sopra una vasta gamma di temperature
Resistenza eccellente ai tagli di compressione e di schiacciamento
Resistente alla maggior parte dia petrolio e dei prodotti chimici
UV/sunlight-resistant
Incontra la prova fredda della curvatura a -40°C
Nome di prodotto | Cavo solare standard di TUV |
Modello NO. | H1Z2Z2-K 1x 4mm2 |
Tensione | Cavo ad alta tensione |
Materiale di isolamento | XLPE |
Forma materiale | Cavo rotondo |
Certificazione | ROSH, CE, TUV |
Norme | TUV EN50618 |
I centri | Il 1 centro |
Pacchetto di trasporto | Tamburo Ferro-di legno, tamburo del ferro |
Applicazione | Costruzione, sotterraneo, industriale, centrale elettrica |
Materiale della guaina | XLPE |
Materiale del centro del cavo | Rame in scatola |
Sezione trasversale | 4mm2 |
Nome | Cavo di PV |
La descrizione di prodotto | Ampiamente usato nelle installazioni solari dell'interno ed all'aperto, nelle industrie industriali ed agricole dell'interno ed all'aperto, esplosione-inclini elettriche dell'installazione, di aree, delle fabbriche. |
Caratteristiche di prodotto | Fumo basso senza alogeno, buon freddo, ultravioletto, ozono - resistente e tempo - resistente. |
Ignifugo, tagliando resistenza e resistenza di penetrazione. | |
Livello del Ⅱ del livello di protezione del cavo. | |
Con radiazione fotovoltaica del cavo di 150 ℃ come materiali di isolamento, ignifugo libero dell'alogeno è polietilene modificato senza alogeno e non tossico che hengjing leggermente la resina poichè la materia prima principale, aggiunge senza alogeno, non tossico, ignifugo, stabilizzante termico, elimina l'agente di fumo, preservativo, quale fertilizzante, non contiene l'alogeno, i metalli pesanti, fosforo. | |
Si conforma a ROHS e la resistenza di isolamento è piccola dopo l'immersione. | |
Elettrico | 1. La resistenza di CC: il cavo finito alla resistenza conduttiva di CC del centro del cavo di 20 ℃ non è maggior di 5,09 Ω/km |
2. La resistenza di isolamento: la resistenza di isolamento finita di cavo a ℃ 20 non dovrebbe più di meno di 1014 Ω. cm, la resistenza di isolamento finita del cavo a ℃ 90 non sono di meno di 1011 Ω. cm | |
3. La resistività superficiale della guaina: la resistenza della superficie finita del conduttore dovrebbe essere non di meno di 109 Ω. | |
Struttura del cavo | Conduttore: filo di rame in scatola 2,5, 4, 6, 10, 16 millimetri di ^ 2 PV1 - F |
25, 16 e 10, 6, 4, 2 millimetri di ^ un cavo da 2 PV | |
Isolamento: > 0.5mm densamente con il materiale basso dell'alogeno e del fumo ed incontrano il limite specificato del cliente. | |
Guaina: spessore materiale libero basso dell'alogeno e del fumo > 0.5mm. | |
Parametri dettagliati | Temperatura ambiente: - 40 ℃ ~ + ℃ 90 |
Il più alta temperatura del conduttore: ℃ 120 (permetta 5 s nel ℃ della temperatura 200 del cortocircuito) | |
Tensione limitata: AC0.6/1kv dc1.8kv. |
(Inoltre produciamo il singolo centro di 2.5mm2, 6mm2, 10mm2 e 16mm2 come pure i centri doppi,
consultimi prego direttamente se necessario)

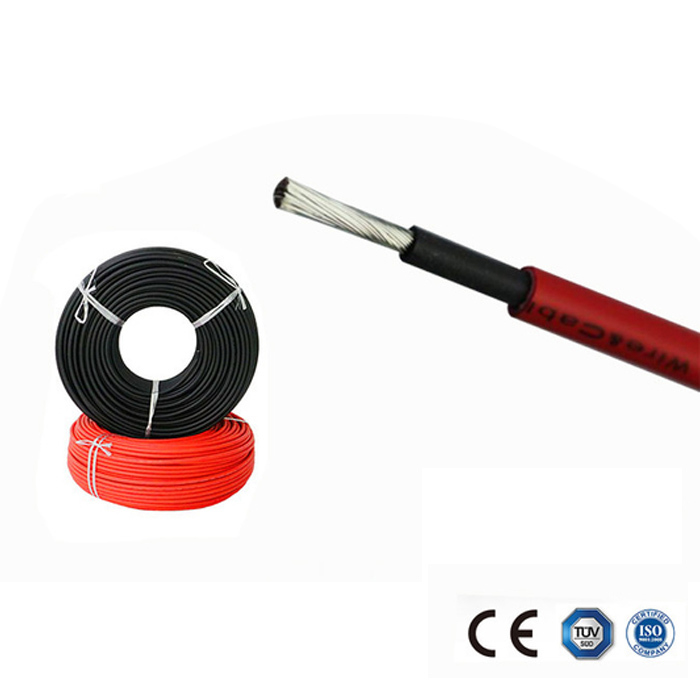

Lle immagini del cavo solare di 4mm PV
