Prestazione solare di resistenza al fuoco del ² del cavo 16mm di fumo centro basso dell'emissione del singolo

Luogo di origine La CINA
Marca Pntech
Certificazione TUV/CE/CQC/ISO9001
Numero di modello PV1-F 1X16mm2
Quantità di ordine minimo 100m
Prezzo Negotiation
Imballaggi particolari 100m/roll, due rotoli per cartone, dimensione del cartone: 42*42*22cm inoltre imballano secondo i re
Tempi di consegna 3-15days
Termini di pagamento L/C, T/T, Western Union
Capacità di alimentazione 70000 metri al giorno
Dettagli
Nome di prodotto cavo di PV XLPE del ² di 16mm Materiale di isolamento XLPE
CONDUTTORE RAME IN SCATOLA Costruzione 120/0.4mm
Spessore 0.8mm Resistenza 1,24 Ω/km (MASSIMO a 20℃)
Cavo OD 10.2mm Colore Il nero o rosso
Evidenziare

cavo unipolare isolato doppio

,

cavo solare di tuv

Lasciate un messaggio
Descrizione di prodotto



CC isolata doppia della garanzia 1.8KV del cavo 25years di resistenza UV 16mm2 PV XLPE di TUV



Descrizione:


Cavo: Filo di rame in scatola incagliato, conformemente a IEC60228, VDE0295 classe 5
Isolamento di Internam: poliolefina unita con legami atomici incrociati
Codice colore: il nero, rosso
Guaina esterna: poliolefina unita con legami atomici incrociati
Colori della guaina: il nero, rosso



Applicazione fotovoltaica del cavo di energia solare di CC del cavo di PV



Questi cavi sono progettati per il collegamento dei componenti di sistema fotovoltaici dentro e fuori

delle costruzioni e delle attrezzature con gli alti requisiti meccanici ed il tempo estremo

circostanze.



Norme fotovoltaiche del cavo di energia solare di CC del cavo di PV



EN 50618 DI BACCANO
Prestazione di resistenza al fuoco: IEC 60332-1
Emissione di fumo bassa: EN/IEC 61034-2
L'alogeno libera secondo en 50525-1, annesso B
Corrosività bassa dei gas secondo en 50267-2-2, IEC 60754-2



Carattere fotovoltaico di CableTechnical di energia solare di CC del cavo di PV:


Tensione di funzionamento: CA: CC 600/1000V: 1800V
Tensione di Maxium: 1.8KV
Tensione di prova: CA 6.5kV
Temperatura di lavoro: - 40-90 º C
Radiu di piegamento:
Fisso: un diametro esterno di 4 x
Flesso: un diametro esterno di 5 x
Temperatura di Max. Conductor: 120º C
Temperatura massima del conduttore di cortocircuito: 250°C
Resistenza di isolamento: 10 MΩ x chilometro



Tipo Incrocio Filo Conduttore Conduttore Esterno Stimato Stimato Peso
sezione progettazione diametro resistenza diametro tensione corrente
millimetro di ² Ø di No.x (millimetro) millimetro Ω /km millimetro VAC/DC A Kg/km
² di PV-1*1.5 millimetro 1,5 30x ø 0,25 1,6 13,5 4,8 1000/1800 30 35
² di PV-1*2.5 millimetro 2,5 50x ø 0,25 2,0 8,21 5,3 1000/1800 41 50
² di PV-1*4.0 millimetro 4,0 56x ø 0,3 2,6 5,09 6,1 1000/1800 55 70
² di PV-1*6.0 millimetro 6,0 84x ø 0,3 3,3 3,39 7,1 1000/1800 70 95
² di PV-1*10.0 millimetro 10,0 80x ø 0,4 4,4 1,95 8,5 1000/1800 98 155
² di PV-1*16 millimetro 16,0 120x ø 0,4 5,2 1,24 10,2 1000/1800 132 230
² di PV-1*25 millimetro 25,0 196x ø 0,40 7,4 0,795 12,0 1000/1800 176 341
² di PV-1*35 millimetro 35,0 276x ø 0,40 9,00 0,565 14,0 1000/1800 218 467



Caratteristiche:


1) I materiali uniti con legami atomici incrociati fascio di elettroni non si fondono o non scorrono, neppure alla resistenza ad alta temperatura e alta contro il calore, al freddo, all'abrasione, a resistente UV, ad ozono e ad idrolisi.
2) questi cavi forniscono i mezzi per collegare fra i pannelli fotovoltaici (PV) e dai pannelli all'invertitore.
3) funzionano a tensione di CC e forniscono la lunga vita nelle circostanze esposte.



Nome Cavo di PV
La descrizione di prodotto Ampiamente usato nelle installazioni solari dell'interno ed all'aperto, nelle industrie industriali ed agricole dell'interno ed all'aperto, esplosione-inclini elettriche dell'installazione, di aree, delle fabbriche.
Caratteristiche di prodotto Fumo basso senza alogeno, buon freddo, ultravioletto, ozono - resistente e tempo - resistente.
Ignifugo, tagliando resistenza e resistenza di penetrazione.
Livello del Ⅱ del livello di protezione del cavo.
Con radiazione fotovoltaica del cavo di 150 ℃ come materiali di isolamento, ignifugo libero dell'alogeno è polietilene modificato senza alogeno e non tossico che hengjing leggermente la resina poichè la materia prima principale, aggiunge senza alogeno, non tossico, ignifugo, stabilizzante termico, elimina l'agente di fumo, preservativo, quale fertilizzante, non contiene l'alogeno, i metalli pesanti, fosforo.
Si conforma a ROHS e la resistenza di isolamento è piccola dopo l'immersione.
Elettrico 1. La resistenza di CC: il cavo finito alla resistenza conduttiva di CC del centro del cavo di 20 ℃ non è maggior di 5,09 Ω/km
2. La resistenza di isolamento: la resistenza di isolamento finita di cavo a ℃ 20 non dovrebbe più di meno di 1014 Ω. cm, la resistenza di isolamento finita del cavo a ℃ 90 non sono di meno di 1011 Ω. cm
3. La resistività superficiale della guaina: la resistenza della superficie finita del conduttore dovrebbe essere non di meno di 109 Ω.
Struttura del cavo Conduttore: filo di rame in scatola 2,5, 4, 6, 10, 16 millimetri di ^ 2 PV1 - F
18, 16 e 14, 12, 10, 8, 6, 4, 2 millimetri di ^ un cavo da 2 PV
Isolamento: > 0.5mm densamente con il materiale basso dell'alogeno e del fumo ed incontrano il limite specificato del cliente.
Guaina: spessore materiale libero basso dell'alogeno e del fumo > 0.5mm.
Parametri dettagliati Temperatura ambiente: - 40 ℃ ~ + ℃ 90
Il più alta temperatura del conduttore: ℃ 120 (permetta 5 s nel ℃ della temperatura 200 del cortocircuito)
Tensione limitata: AC0.6/1kv dc1.8kv.



FAQ:



1. Quando posso ottenere la citazione?
Entro 24 ore di ottenere l'indagine, se siete molto urgente ottenere il prezzo, per favore

chiamici per dare le specifiche complete circa il cavo. il prezzo sarà calcolato presto.

2. Quanto tempo circa la consegna?
Solitamente entro 3-4 giorni lavorativi dopo il pagamento, pricipalmente secondo la quantità.

3. Che cosa è i vostri termini di pagamento?
Accettiamo T/T (trasferimento bancario), L/C

4. Accettate l'ordine su misura?
Sì, facciamo.

5. Offrite l'OEM & il ODM?
Sì. L'OEM & il ODM sono disponibili.

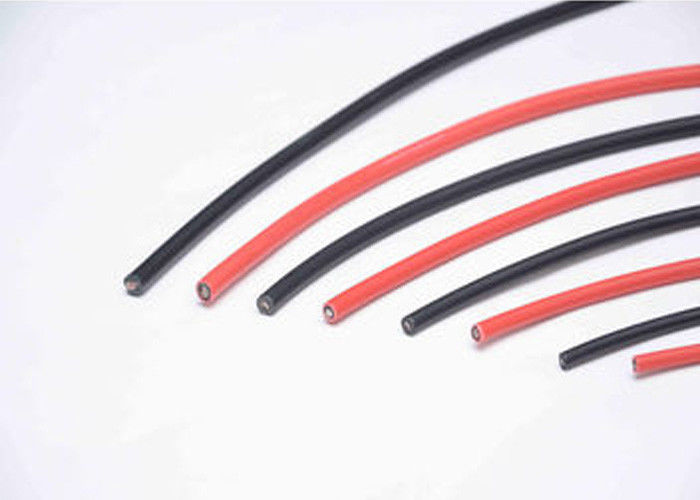

Un'immagine del cavo di CC di PV del ² di 16mm
